Como as bandejas de tratamento térmico maximizam a eficiência e a vida útil dos fornos industriais

Bandejas de tratamento térmico são componentes principais de ferramentas usados em fornos industriais de tratamento térmico para segurar peças durante aquecimento, têmpera, revenido e outros processos térmicos. A seleção de materiais, o projeto estrutural e os processos de fabricação determinam diretamente a qualidade do tratamento térmico, a eficiência da produção e a vida útil do equipamento. Bandejas personalizadas fabricadas com ligas de aço premium resistentes ao calor (como 1.4848, 1.4849, 2.4879, SCH13, etc.) podem operar de forma estável a longo prazo em ambientes de alta temperatura variando de 900°C a 1150ºC, proporcionando vida útil de 3 a 5 vezes mais longa em comparação com bandejas comuns de aço carbono . Essas bandejas são equipamentos essenciais indispensáveis ​​em metalurgia de precisão, aeroespacial, fabricação automotiva e outros setores.

Posicionamento funcional e cenários de aplicação de bandejas de tratamento térmico

As bandejas de tratamento térmico desempenham três funções principais em fornos industriais: suporte de carga, posicionamento e transferência de calor. Dependendo do tipo de forno e dos requisitos do processo, as bandejas podem ser categorizadas em vários tipos, cada um estruturalmente otimizado para cenários de aplicação específicos.

Principais tipos de bandejas por classificação do forno

• Bandejas de base de forno tipo poço : Usado para suporte inferior em fornos de poço/poço, suportando cargas verticais pesadas, normalmente apresentando estruturas de nervuras radiais
• Bandejas de rolo : Usado em fornos de rolos contínuos, com trilhas ou ranhuras na parte inferior para combinar com os rolos do forno, permitindo o transporte contínuo
• Bandejas tipo caixa : Adequado para fornos de caixa do tipo lote, principalmente estruturas retangulares planas ou de grade para fácil carga e descarga de empilhadeiras
• Bandejas tipo esteira para fornos contínuos : Usado em linhas de produção contínuas automatizadas, cooperando com empurradores ou correntes transportadoras para processamento automatizado em lote
• Bandejas Universais para Fornos Multiusos : Compatível com vários tipos de forno, estrutura altamente padronizada, adequada para produção de múltiplas variedades em lotes pequenos e médios

Campos de aplicação típicos

Seleção de material principal: comparação de desempenho de ligas de aço resistentes ao calor

Seleção de materiais para bandejas de tratamento térmico é o principal fator que determina seu desempenho e vida útil. Diferentes composições de liga conferem desempenho distinto em altas temperaturas e características mecânicas.

Propriedades de materiais de liga resistentes ao calor comumente usados

Princípios Fundamentais para Seleção de Materiais : As bandejas que operam em atmosferas de cementação devem priorizar ligas com alto teor de cromo-níquel (como 1.4848, 1.4849), porque o cromo forma uma película protetora densa de Cr₂O₃ na superfície que impede efetivamente a penetração do átomo de carbono na matriz. Em atmosferas de oxidação pura, o teor de níquel pode ser reduzido adequadamente para controlar os custos, mas o teor de cromo deve permanecer acima de 20% para manter a resistência à oxidação.

Fundamentos do projeto estrutural: principais fatores que afetam a vida útil

O projeto estrutural das bandejas de tratamento térmico requer equilíbrio entre capacidade de suporte de carga, uniformidade térmica e alívio de tensão térmica. Estrutura inadequada é a principal causa de falha prematura da bandeja (deformação, rachaduras, colapso por fluência).

Cinco elementos principais de otimização estrutural

1. Projeto de espessura de parede : A espessura da parede da bandeja principal normalmente varia de 8 mm a 20 mm. Muito fino leva a resistência insuficiente e oxidação excessiva; muito grosso aumenta a capacidade térmica, prolonga os ciclos de aquecimento e intensifica o estresse térmico. Dados empíricos mostram que para cada aumento de 2 mm na espessura da parede, o peso da bandeja aumenta em aproximadamente 15%, enquanto a vida útil da fluência em altas temperaturas só melhora em cerca de 5%. , exigindo otimização entre resistência e eficiência térmica.
2. Layout de costela : Costelas radiais ou em favo de mel são designs comuns. As estruturas em favo de mel aumentam a rigidez em mais de 40%, ao mesmo tempo que reduzem o peso e promovem a circulação de gás no forno, controlando a uniformidade da temperatura da peça dentro de ±5°C.
3. Compensação de Expansão Térmica : Quando as bandejas aquecem da temperatura ambiente até 1000°C, a expansão linear pode atingir 10 mm a 15 mm (por metro de comprimento). As lacunas de expansão ou estruturas de conexão flexíveis devem ser reservadas no projeto; caso contrário, a concentração de tensão térmica causará rachaduras na solda.
4. Design da trilha inferior : Os trilhos inferiores das bandejas da soleira de rolos devem corresponder exatamente aos rolos do forno. A dureza da esteira deve ser 30 a 50 HBW menor que a dos rolos do forno para evitar danos às caras superfícies dos rolos. O espaçamento entre trilhos é normalmente de 300 mm a 600 mm, calculado com base no comprimento da bandeja e na capacidade de carga.
5. Estruturas de empilhamento e posicionamento : As bandejas para empilhamento multicamadas devem apresentar saliências de posicionamento ou pilares guia para garantir que o desvio de verticalidade do empilhamento não exceda 2mm/m, evitando tombamento e garantindo canais de fluxo de gás do forno.

Processos de Fabricação e Controle de Qualidade

A fabricação de bandejas de tratamento térmico envolve processos de fundição, soldagem ou forjamento de precisão. O controle de qualidade em cada etapa impacta diretamente na confiabilidade e na vida útil do produto final.

Vantagens dos processos de fundição de precisão

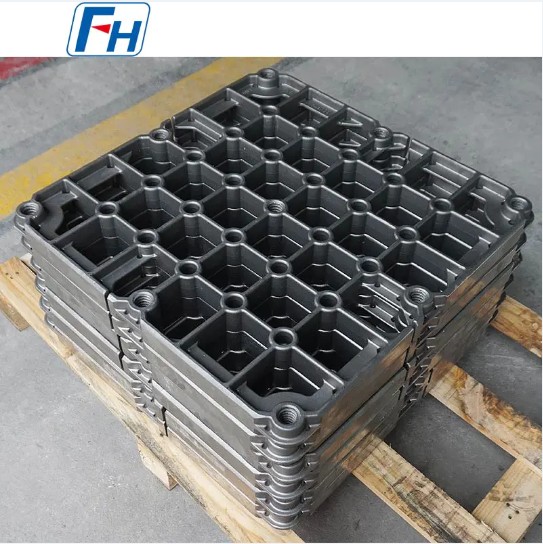

Para bandejas com formatos complexos com numerosas nervuras e estruturas abertas, a fundição de precisão (microfusão ou fundição em areia) é o processo preferido. As bandejas fundidas permitem a formação quase perfeita com taxas de utilização de material de até 70% ou mais, estrutura interna uniforme e sem zonas de solda afetadas pelo calor. Bandejas fundidas usando tecnologia de fusão a vácuo e solidificação direcional demonstram resistência à ruptura em alta temperatura 25% a 35% maior do que estruturas soldadas , particularmente adequado para ambientes operacionais contínuos de alta carga.

Controle de Processo para Estruturas Soldadas

As bandejas soldadas são adequadas para especificações grandes ou extragrandes (peso de peça única superior a 500 kg). A soldagem deve usar materiais de enchimento resistentes ao calor que correspondam ao metal base, com controle rigoroso da entrada de calor. O tratamento da solução pós-solda de 1050°C a 1100°C é obrigatório para eliminar tensões residuais de soldagem e restaurar a resistência à corrosão . A qualidade da solda deve ser verificada através de testes radiográficos (RT) ou testes ultrassônicos (UT) para garantir ausência de falta de fusão, porosidade e outros defeitos.

Padrões de inspeção de qualidade

• Análise de composição química: detecção por espectrômetro do conteúdo de elementos de liga para garantir conformidade com padrões de materiais (como padrões DIN, ASTM ou GB)
• Teste de propriedades mecânicas: testes de tração em temperatura ambiente e alta temperatura, testes de dureza para verificar os indicadores de resistência do material
• Inspeção de precisão dimensional: Detecção por máquina de medição por coordenadas (CMM) de dimensões de ajuste críticas, com tolerâncias normalmente controladas dentro de ± 1 mm
• Inspeção de qualidade de superfície: Testes visuais e de penetração (PT) para garantir a ausência de rachaduras, buracos de areia e outros defeitos de superfície
• Certificação do Sistema de Gestão: Sistema de gestão de qualidade ISO9001 e certificação do sistema de gestão ambiental ISO14001 para garantir a rastreabilidade total do processo

Estratégias de extensão e manutenção da vida útil

Mesmo com materiais e processos da mais alta qualidade, as bandejas de tratamento térmico têm vida útil limitada sob condições operacionais adversas. As estratégias científicas de manutenção podem prolongar a vida útil média em 30% a 50%.

Modos de falha comuns e medidas preventivas

Melhores práticas para manutenção diária

• Controle de carga : O carregamento de bandeja única não deve exceder 85% da carga projetada para evitar concentração de tensão local causando deformação precoce
• Gerenciamento de temperatura : A temperatura operacional real deve ser pelo menos 50°C abaixo da temperatura máxima de serviço do material para fornecer margem de segurança para superaquecimento acidental
• Inspeção Periódica : Realizar inspeção abrangente a cada 500 ciclos do forno, medindo a deformação da dimensão crítica; interrompa o uso quando a deformação exceder 3 mm
• Limpeza de superfícies : Remova imediatamente a incrustação de óxido aderida e as camadas carburadas para evitar a aceleração da corrosão localizada e a contaminação da superfície da peça de trabalho
• Uso de rotação : Estabeleça um sistema de rotação de bandejas para evitar que bandejas individuais funcionem continuamente com alta carga por longo prazo, equilibrando o desgaste geral

Design Personalizado: Atendendo aos Requisitos Específicos do Processo

Embora as bandejas padronizadas ofereçam versatilidade e economia, os designs personalizados podem melhorar significativamente a qualidade do tratamento térmico e a eficiência da produção em cenários de processo específicos.

Quando bandejas personalizadas são necessárias

Personalizado bandejas de tratamento térmico são recomendados quando ocorrem as seguintes condições:

• As peças de trabalho têm formatos especiais (como eixos longos, peças de paredes finas, formatos irregulares) que não podem ser posicionadas de forma estável em bandejas padrão ou correm o risco de danos por colisão
• Os processos exigem uniformidade rigorosa de temperatura (como ±3°C para peças aeroespaciais), exigindo estrutura de ventilação de bandeja otimizada
• A vida útil da bandeja existente é muito curta, com substituições frequentes causando perdas por tempo de inatividade que excedem o custo incremental de personalização
• As linhas de produção automatizadas exigem que as bandejas cooperem com precisão com braços robóticos e sistemas de transporte
• Produtos de alto valor agregado possuem requisitos de qualidade superficial extremamente elevados, sendo necessário evitar marcas de contato na bandeja

Principais parâmetros de entrada para design personalizado

O design personalizado de bandeja profissional exige que os usuários forneçam os seguintes parâmetros técnicos: tipo de forno e dimensões efetivas da zona de trabalho, temperatura operacional máxima e requisitos de uniformidade de temperatura, peça única e peso total das peças carregadas no forno, tipo de atmosfera de processo (oxidação/cementação/nitretação/vácuo), método de carga/descarga (manual/empilhadeira/braço robótico), meta de vida útil esperada . Com base nesses parâmetros, os engenheiros podem usar a análise de elementos finitos (FEA) para simular a distribuição de tensões térmicas e mecânicas, otimizar a estrutura e prever a vida útil.
