Qual fundição de aço resistente ao calor você deve escolher para aplicações em temperaturas extremas?

Nos setores de tratamento térmico industrial e equipamentos de energia, Fundições de aço resistentes ao calor da série de alto cromo-níquel (Cr25Ni20) demonstram resistência superior à fluência e estabilidade à oxidação em comparação com peças fundidas da série de médio cromo e baixo níquel (Cr18Ni8) ao operar em ambientes sustentados acima 1100ºC . Para componentes críticos, como rolos de fornos, tubos radiantes e acessórios de tratamento térmico que operam além 1000ºC , a seleção de materiais de liga de níquel com alto cromo pode prolongar a vida útil do componente 30% a 50% , reduzindo significativamente a frequência de paradas não planejadas e os custos de manutenção.

Diferenças de posicionamento técnico entre dois mainstream Fundições de aço resistentes ao calor

As peças fundidas de aço resistente ao calor podem ser categorizadas em dois ramos principais com base em sistemas de liga: aços austeníticos com médio cromo e aços austeníticos com alto teor de cromo e níquel. Cada um tem cenários aplicáveis dentro do 650°C a 1200ºC faixa de temperatura, com diferenças centrais manifestadas nas proporções de composição da liga, estabilidade microestrutural e curvas de degradação do desempenho mecânico em alta temperatura.

Série de médio-cromo e baixo níquel: soluções econômicas para altas temperaturas

Classes típicas, como a série Cr18Ni8, controlam o conteúdo de cromo dentro 16% a 20% e teor de níquel em aproximadamente 8% a 12% . Este sistema mantém a resistência estrutural no 650°C a 950°C faixa através do fortalecimento da solução sólida e precipitação limitada de carboneto. Suas vantagens incluem custos controláveis ​​de matéria-prima e janelas de processo de fundição mais amplas, tornando-o adequado para produção em massa de placas de base de forno relativamente simples, bandejas e rolos de forno de seção de baixa temperatura.

No entanto, quando as temperaturas de serviço excedem 1000ºC , a estabilidade da matriz austenítica de peças fundidas da série de médio cromo e baixo níquel diminui, com taxas de precipitação aceleradas da fase σ e carbonetos frágeis. Isso resulta na degradação da resistência de resistência a altas temperaturas de mais de 40% dos valores iniciais após 500 horas . Consequentemente, este material é mais adequado para operações intermitentes, grandes flutuações de temperatura ou condições de trabalho predominantemente de temperatura média a baixa.

Série de níquel com alto teor de cromo: benchmarks de desempenho sob temperaturas extremamente altas

Representado pelos sistemas de liga Cr25Ni20, o teor de cromo é elevado a 24% a 28% , o teor de níquel atinge 18% a 22% , com traços de adição de nióbio e tungstênio para controle da morfologia do carboneto. O alto teor de cromo garante a formação de densos Filmes de óxido composto Cr₂O₃-Al₂O₃ em superfícies, com taxas de crescimento em 1100ºC apenas ambientes aéreos um terço aqueles de peças fundidas em série de médio cromo.

A alta proporção de níquel aumenta significativamente a estabilidade da fase austenítica em temperaturas elevadas, suprimindo a precipitação da fase σ e permitindo vidas úteis de ruptura por fluência da peça fundida excedendo 10.000 horas sob 1050°C a tensão de 100MPa condições. Este material é a escolha preferida para tubos radiantes de fornos de recozimento contínuo, impulsores de ventiladores de fornos de cementação e componentes de revestimento de fornos industriais operando em 1200°C .

Análise Comparativa dos Principais Indicadores de Desempenho

Para quantificar as diferenças de desempenho entre esses dois materiais em condições reais de trabalho, comparações sistemáticas são realizadas em quatro dimensões: resistência à oxidação, resistência a altas temperaturas, resistência à corrosão e adaptabilidade ao processo.

Resistência à oxidação: o fator decisivo para a vida útil em altas temperaturas

Os principais modos de falha para peças fundidas de aço resistentes ao calor em ambientes de ar de alta temperatura envolvem fragmentação de incrustações de óxido e afinamento do substrato. Os dados do teste de oxidação isócrona ASTM G54 revelam que após 200 horas de exposição contínua em ar a 1100ºC , as peças fundidas da série de níquel com alto cromo mantêm a espessura do filme de óxido entre 12 a 18 micrômetros , enquanto as peças fundidas da série de médio cromo e baixo níquel desenvolvem filmes de óxido atingindo 35 a 50 micrômetros com camadas e rachaduras evidentes.

O mecanismo para a formação de filme de óxido denso reside na formação preferencial de camadas contínuas de Cr₂O₃ possibilitadas pelo alto teor de cromo, enquanto os elementos de níquel reduzem o estresse interfacial entre o filme de óxido e o substrato, minimizando o desprendimento do filme durante o ciclo térmico. Para instalações de tratamento térmico que passam por ciclos frequentes de aquecimento e resfriamento, esta característica pode reduzir as taxas de perda de peso por oxidação em mais de 60% .

Fluência em altas temperaturas e resistência de resistência: avaliação quantificada da capacidade de suporte de carga

A fluência representa o modo de falha mais letal para peças fundidas de aço resistentes ao calor sob condições sustentadas de carregamento em alta temperatura. O teste de resistência de resistência padrão GB/T 2039 demonstra:

• Abaixo 900ºC/80MPa condições, ambos os materiais excedem 50.000 horas tempo de ruptura com mínima divergência de desempenho;
• Abaixo 1050ºC/60MPa condições, o tempo de ruptura da fundição em série de médio cromo e baixo níquel diminui para aproximadamente 8.000 horas , enquanto as peças fundidas da série de níquel com alto teor de cromo mantêm mais de 25.000 horas ;
• Em 1100ºC , a resistência da fundição da série de médio cromo e baixo níquel torna-se inadequada para aplicações de engenharia, enquanto as fundições da série de alto cromo e níquel alcançam 15.000 horas vida útil da ruptura abaixo 40MPa estresse.

Essa divergência de dados quantitativos determina diretamente os limites de seleção de materiais para componentes críticos de suporte de carga, como tubos radiantes e rolos de fornos cantilever.

Evolução Microestrutural e Diferenças no Mecanismo de Falha

O desempenho em alta temperatura de fundições de aço resistentes ao calor depende não apenas da composição da liga, mas é prdeundamente influenciado pela evolução microestrutural durante o serviço a longo prazo. Os comportamentos de transformação de fase destes dois materiais dentro de faixas de temperatura idênticas exibem distinções fundamentais.

Série Médio-Cromo e Baixo Níquel: Endurecimento do Carboneto e Fragilização da Fase σ

Dentro do 650°C a 900°C faixa de temperatura, carbonetos do tipo M₂₃C₆ em peças fundidas da série de médio cromo e baixo níquel precipitam continuamente ao longo dos limites dos grãos da austenita, tornando-se mais grossos progressivamente com maior duração de serviço. As frações de volume de carboneto de limite de grão podem atingir 3% a 5% depois 1.000 horas , enfraquecendo gravemente a coesão dos limites dos grãos.

Mais criticamente, o enriquecimento de cromo e ferro nas regiões de contorno de grãos forma facilmente quebradiços. Fase σ (composto intermetálico FeCr) . Com valores de dureza entre AT 900 a 1100 , A fase σ distribuída em configurações de rede ao longo dos limites de grão pode reduzir a resistência ao impacto à temperatura ambiente em mais de 70% , degradando simultaneamente a plasticidade de alta temperatura. Para componentes de fornos sujeitos a choques térmicos e mecânicos, a fragilização da fase σ representa o principal gargalo que limita a vida útil do serviço.

Série de níquel com alto teor de cromo: matriz austenítica estável e fases de precipitação controláveis

O alto teor de níquel expande o campo da fase austenita para temperaturas mais baixas, suprimindo significativamente a cinética de formação da fase σ. Nas peças fundidas Cr25Ni20, mesmo depois 10.000 horas of 1050°C serviço, as frações de volume da fase σ permanecem controláveis abaixo 0,5% .

As fases primárias de reforço neste sistema são carbonitretos do tipo NbC ou M(C,N), caracterizados por tamanhos de partículas finos ( 50 a 200 nanômetros ), distribuição uniforme e mecanismos de reforço de dispersão que melhoram a resistência a altas temperaturas com taxas de engrossamento substancialmente mais baixas do que M₂C₆. Combinado com tratamento de solução apropriado ( 1150°C a 1200°C mantendo por 2 a 4 horas seguida de têmpera em água ), as peças fundidas atingem estados otimizados de distribuição de metal duro desde o início do serviço, atrasando a degradação do desempenho.

Cenários de aplicação industrial e diretrizes de decisão de seleção

Com base nas diferenças de desempenho descritas acima, os limites aplicáveis para estes dois tipos de fundição de aço resistente ao calor em equipamentos industriais tornaram-se relativamente claros. As decisões de seleção devem avaliar de forma abrangente a temperatura de trabalho, as características da carga, a frequência dos ciclos térmicos e os requisitos de vida útil esperados.

Caso comparativo típico em aplicações de acessórios de tratamento térmico

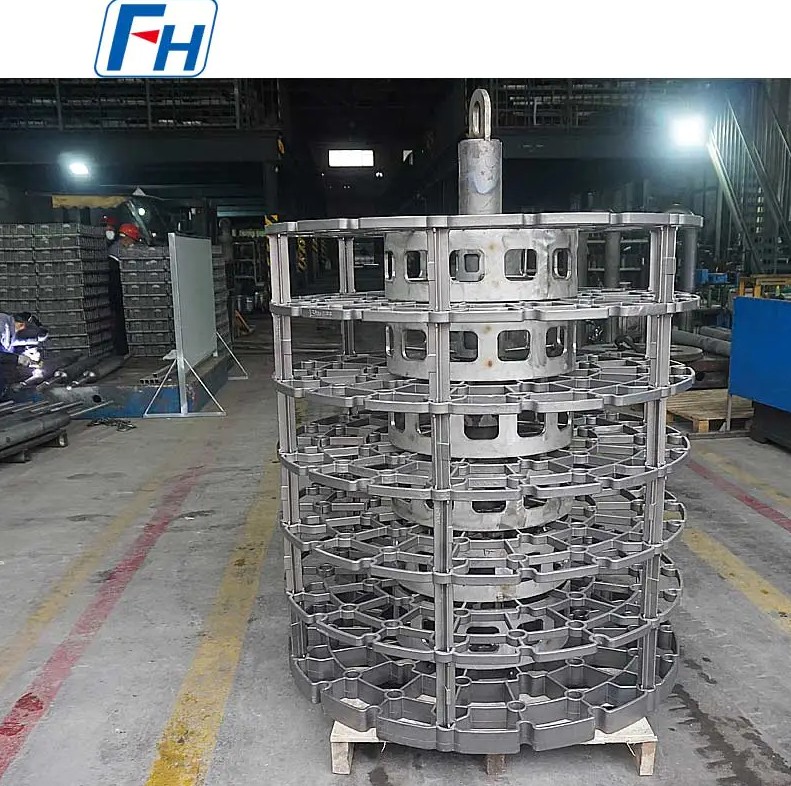

Considere bandejas e pilares em linhas de produção de cementação de engrenagens automotivas: Em Atmosferas de cementação de 930°C , as luminárias da série de médio cromo e baixo níquel alcançam vida útil de aproximadamente 8 a 12 meses , com modos de falha primários envolvendo empenamento, deformação e trincas devido à oxidação do contorno do grão. Ao mudar para materiais da série de níquel com alto teor de cromo, a vida útil sob condições idênticas se estende a 18 a 24 meses , com reduções de deformação superiores 40% .

Embora as peças fundidas da série de níquel com alto teor de cromo envolvam custos iniciais de aquisição mais elevados, cálculos abrangentes que incorporam frequência de substituição, perdas por tempo de inatividade e despesas de manutenção de mão de obra revelam que seu os custos totais do ciclo de vida são realmente reduzidos em 25% a 35% . Esta vantagem económica torna-se particularmente pronunciada para linhas de produção automatizadas de tratamento térmico em operação contínua.

Fundamentos de controle de qualidade e verificação de desempenho

Independentemente da seleção do material, o desempenho das peças fundidas de aço resistentes ao calor depende de rigorosos sistemas de controle de qualidade. Os itens de inspeção a seguir representam elos críticos que garantem que as peças fundidas atendam aos requisitos de condições operacionais do projeto.

Composição Química e Exame Metalográfico

A análise espectroscópica garante que os desvios dos principais elementos, como cromo, níquel e carbono, sejam controlados dentro de ±0,5% , com adições de oligoelementos, como nióbio e tungstênio, mantidas com precisão em ±0,1% . O exame metalográfico concentra-se em:

• Graus de tamanho de grão de austenita (normalmente exigindo 3ª a 6ª série );
• Morfologia da distribuição de carbonetos e frações volumétricas;
• Presença de porosidade de contração de fundição, inclusões excessivas ou outros defeitos.

Teste de verificação de desempenho em alta temperatura

Além dos testes convencionais de tração em temperatura ambiente, os seguintes itens de verificação em alta temperatura devem ser complementados:

1. Teste de tração de curto prazo em alta temperatura (pontos de temperatura alvo: 800°C, 950°C, 1050°C ), medindo curvas de resistência ao escoamento e degradação da resistência à tração;
2. Testes de resistência (realizados de acordo com GB/T 2039 ou ASTM E139), obtendo dados de tempo de ruptura em temperaturas alvo e níveis de tensão;
3. Teste de oxidação isócrona ( 800°C a 1100°C , pesando cada 50 horas ), traçando curvas cinéticas de oxidação e calculando constantes de taxa de oxidação.

Para componentes críticos que suportam carga, recomenda-se aumentar as proporções de amostragem em 10% a 20% para testes não destrutivos (radiográficos ou ultrassônicos), garantindo que as dimensões internas do defeito não excedam 5% da espessura da parede.

Tendências de desenvolvimento tecnológico e recomendações de seleção de materiais

À medida que os fornos industriais evoluem para temperaturas mais altas, ciclos de operação contínua mais longos e ambientes atmosféricos mais complexos, a tecnologia de fundição de aço resistente ao calor demonstra as seguintes tendências de desenvolvimento:

• Design de microliga : A adição de vestígios de elementos de terras raras (como Ce, La) às composições de base Cr25Ni20 pode refinar ainda mais as estruturas dos grãos do filme de óxido, reduzindo 1100ºC taxas de oxidação por um adicional 15% a 20% ;
• Solidificação direcional e fundição de grão fino : Controlar a direção de solidificação e as taxas de resfriamento para eliminar a segregação de cristais colunares, aumentando a resistência à alta temperatura por mais de 20% ;
• Sinergia de revestimento protetor composto : Aplicação de revestimentos de alumineto ou MCrAlY em superfícies de fundição para criar sistemas de proteção de camada dupla com substratos de liga de níquel com alto teor de cromo, elevando as temperaturas de serviço máximas para 1250ºC .

Para os utilizadores finais, as decisões de seleção de materiais devem transcender os quadros de comparação de custos únicos e estabelecer modelos de avaliação centrados em custo total do ciclo de vida (LCC) . Quando as temperaturas operacionais excedem 1000ºC ou as horas de operação anuais ultrapassam 6.000 horas , as vantagens abrangentes de custo-desempenho da série de níquel com alto teor de cromo fundições de aço resistentes ao calor tornam-se totalmente aparentes, representando a escolha racional para garantir a operação estável do equipamento em ciclos longos.
