Bandejas personalizadas de tratamento térmico de forno a vácuo 2.4879 para um cliente esloveno
Estudo de caso de cliente | Redesenho Estrutural, Fabricação e Entrega
Localização do cliente: Eslovênia
Produto: Bandejas personalizadas de tratamento térmico para forno a vácuo
Materiais: 2.4879 Liga Resistente ao Calor
Temperatura Máxima: 1060°C
Método de resfriamento: Resfriamento de gás nitrogênio de 3 barras
Capacidade de carga necessária: 250 kg por bandeja
Quantidade: 1 bandeja inferior 2 bandejas intermediárias
Escopo do Projeto: Redesenho de Engenharia → Modelagem 3D → Fabricação → Inspeção Final → Entrega
Fabricante: Wuxi Junteng Fanghu Alloy Technology Co., Ltd.

Visão geral do projeto
A FH® Alloy recebeu uma consulta de um cliente esloveno sobre bandejas personalizadas de tratamento térmico de forno a vácuo fabricadas em liga 2.4879 resistente ao calor.

O cliente já havia revisado um de nossos conceitos de bandeja propostos, mas considerou a solução original muito pesada para sua aplicação. Para o novo projeto, eles pediram à FH® Alloy para redesenhar as bandejas e, ao mesmo tempo, atender a um exigente requisito de carga de 250 kg por bandeja.

Ao mesmo tempo, o cliente solicitou que as novas bandejas utilizassem maior espessura de seção em comparação com o conceito dimensional inicial.

Isso criou um importante desafio de engenharia:
Como melhorar a capacidade de suporte de carga e a estabilidade estrutural sem depender apenas de material excessivo e peso desnecessário.
Com base nas condições do forno do cliente, nos requisitos de carga e nas metas dimensionais, a FH® Alloy desenvolveu dois novos designs de bandejas:

• 1 bandeja inferior

• 2 bandejas intermediárias


Os modelos 3D finais foram então usados como base para a fabricação, inspeção final e envio.

Requisitos do cliente
O cliente forneceu os seguintes requisitos operacionais e de projeto:

As dimensões originais solicitadas eram:
Bandeja inferior:
1100×60×25mm
Bandejas intermediárias:
550×880×25mm
Após mais análises de engenharia e discussões com os clientes, os projetos finais foram revisados.

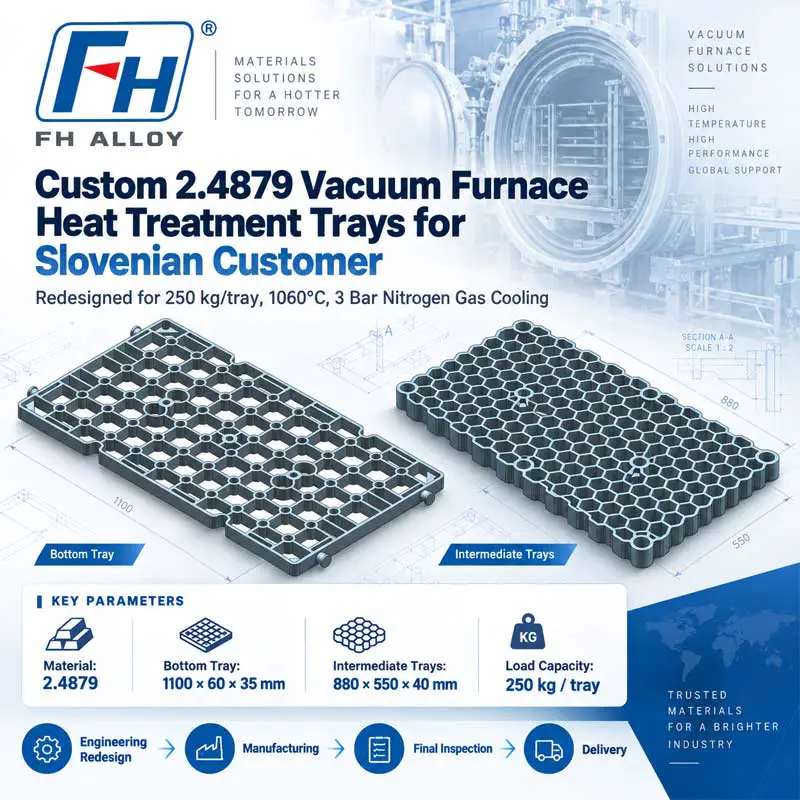

Dimensões finais projetadas
Bandeja inferior
Tamanho Final:
1100×60×35mm
Quantidade:
1 unidade
Este design é mostrado no primeiro modelo 3D.

Bandejas Intermediárias
Tamanho Final:
880 × 550 × 40 mm
Quantidade:
2 peças
Este design é mostrado no segundo modelo 3D.
As dimensões aumentadas da seção foram incorporadas aos projetos finais com base nos requisitos atualizados do cliente em termos de resistência estrutural e capacidade de carga de 250 kg por bandeja.

Desafio de Engenharia: Peso vs. Capacidade de Carga
Um dos aspectos mais importantes deste projeto foi a relação entre o peso da bandeja e o desempenho estrutural.
O cliente já havia considerado uma solução de bandeja recomendada anteriormente muito pesada.

No entanto, para o novo design eles também exigiram:

• maior capacidade de carga,

• seções estruturais mais espessas,

• desempenho estável a 1060°C,

• e resistência a ciclos repetidos de resfriamento de nitrogênio.


Simplesmente adicionar mais material não seria uma solução de engenharia ideal.
A FH® Alloy concentrou-se, portanto, em melhorar a eficiência estrutural da bandeja, em vez de aumentar a massa sem controle.

O design necessário para equilibrar:
Espessura da seção do peso da bandeja, resistência a altas temperaturas, capacidade de carga de 250 kg

Condições operacionais do forno a vácuo
As bandejas destinam-se ao tratamento térmico a vácuo em temperaturas de até:
1060°C
seguido por:
Resfriamento de gás nitrogênio de 3 barras
Este ambiente operacional impõe requisitos exigentes às ferramentas do forno.

As bandejas devem manter a estabilidade estrutural durante:

• aquecimento de alta temperatura,

• imersão,

• suporte de carga à temperatura,

• resfriamento de gás nitrogênio,

• e ciclos térmicos repetidos.


Esses fatores foram considerados durante a fase de redesenho.

Por que 2.4879 foi usado
O cliente especificou 2,4879 para o projeto.
2.4879 é usado em aplicações industriais exigentes de alta temperatura, onde é necessário um bom desempenho térmico e mecânico.

Para ferramentas de forno, a seleção do material deve ser considerada juntamente com o projeto estrutural, porque mesmo uma liga adequada para alta temperatura pode deformar-se se:

• seções são muito fracas,

• períodos não suportados são muito longos,

• as cargas estão concentradas,

• ou a geometria da bandeja não está otimizada.


Para este projeto, a FH® Alloy tratou o material e a estrutura como um sistema de engenharia.

Bandeja inferior Design
O primeiro desenho final é a bandeja inferior.
A bandeja utiliza uma estrutura de suporte aberta com múltiplas seções de suporte interconectadas.

O design incorpora:

• estrutura de perímetro reforçada,

• costelas de suporte de carga distribuídas,

• vários pontos de apoio,

• e áreas dedicadas de conexão/posicionamento.


O objetivo era distribuir a carga de 250 kg pela bandeja e reduzir a concentração excessiva de tensões durante serviços em altas temperaturas.

Design de bandeja intermediária
O segundo desenho é a bandeja intermediária, com tamanho final de:
880 × 550 × 40 mm
A bandeja usa uma estrutura densa de células abertas.

Este design ajuda a combinar:

• distribuição de carga,

• massa sólida desnecessária reduzida,

• circulação da atmosfera da fornalha,

• acessibilidade refrigerando de gás,

• e suporte estrutural.


A geometria foi desenvolvida especificamente para o arranjo de carregamento do forno exigido pelo cliente.

Projeto de estrutura aberta para resfriamento de nitrogênio
Como as bandejas são usadas com resfriamento de gás nitrogênio de 3 Bar, um layout estrutural aberto é importante.
O design de célula aberta permite que o gás de resfriamento passe pela bandeja com mais eficiência do que uma estrutura fechada ou excessivamente sólida.

Isso pode suportar:

• circulação de gás mais uniforme,

• resfriamento mais eficaz em torno de peças carregadas,

• e reduziu a obstrução desnecessária dentro do forno.


A estrutura aberta também ajuda a reduzir o uso de material em comparação com uma bandeja totalmente sólida.

Projetado para 250 kg por bandeja
O cliente exigiu especificamente:
Capacidade de carga de 250 kg para cada bandeja
Esse requisito foi fundamental para o redesenho.

A FH® Alloy avaliou a estrutura de suporte com base em:

• geometria da bandeja,

• distribuição de apoio,

• espessura da seção,

• material,

• e condições operacionais de alta temperatura.


R em vez de tratar o valor de 250 kg apenas como uma carga estática à temperatura ambiente, a estrutura foi desenvolvida tendo em mente a aplicação real do forno.

Do feedback do cliente ao design final
Este projeto demonstra como o feedback do cliente pode ser convertido em uma nova solução de engenharia.
O processo começou com um conceito prévio que o cliente considerou muito pesado.

O novo processo de desenvolvimento seguiu então:
Feedback de projeto anterior
↓
Novo requisito de carregamento
↓
Requisito de espessura atualizado
↓
Revisão da condição do forno a vácuo
↓
Redesenho Estrutural
↓
Modelos 3D finais
↓
Fabricação
↓
Inspeção Final
↓
Entrega
Esta abordagem permitiu à FH® Alloy desenvolver uma nova solução em vez de simplesmente reproduzir o conceito anterior.

Fabricação
Após a confirmação dos projetos finais, a FH® Alloy prosseguiu com a produção de:

• 1 bandeja inferior

• 2 bandejas intermediárias


Todos os componentes foram fabricados de acordo com os modelos de engenharia aprovados e requisitos do cliente.

Produção focada em controlar:

• precisão dimensional,

• geometria estrutural,

• áreas críticas de suporte,

• e consistência geral com o design final.


Inspeção Final de Qualidade
Antes do envio, a FH® Alloy realizou a inspeção final das bandejas concluídas.
A inspeção incluiu:
Inspeção Dimensional
Verificação das principais dimensões e alturas das seções em relação aos desenhos aprovados.
Inspeção Estrutural
Verificação da estrutura de suporte, áreas de suporte e geometria geral da bandeja.
Inspeção de aparência
Revisão das condições gerais de fabricação e qualidade da superfície.
Conformidade de desenho
Confirmação de que as bandejas acabadas correspondiam aos projetos de engenharia 3D aprovados.
Após a conclusão da inspeção, as bandejas foram preparadas para envio ao cliente esloveno.

Especificações do projeto

Destaques do projeto
Redesenho baseado no feedback do cliente
As novas bandejas foram desenvolvidas após o cliente considerar o conceito anterior muito pesado.
Requisito de carga de 250 kg
Cada bandeja foi redesenhada para atender a uma capacidade de carga necessária de 250 kg.
Maior espessura estrutural
Os projetos finais incorporaram maior espessura de seção de acordo com os requisitos atualizados do cliente.
Aplicação de forno a vácuo
As bandejas foram projetadas para operação a 1060°C e resfriamento de gás nitrogênio a 3 Bar.
Execução Completa do Projeto
A FH® Alloy cuidou de todo o processo:
Redesenho de Engenharia → Modelagem 3D → Fabricação → Inspeção → Remessa

Mais do que uma bandeja de forno padrão
Este projeto demonstra por que as ferramentas personalizadas do forno não devem ser selecionadas apenas de acordo com o tipo de material ou dimensões externas.

Um design de bandeja bem-sucedido deve considerar:

• temperatura de operação,

• método de resfriamento,

• carga da peça,

• peso próprio da bandeja,

• espessura estrutural,

• layout de suporte,

• e risco de deformação a longo prazo.


FH® Alloy combina esses parâmetros ao desenvolver ferramentas personalizadas de tratamento térmico.

Bandejas de forno a vácuo personalizadas da FH® Alloy
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. designs and manufactures customized high-temperature furnace tooling, including:

• Bandejas de forno a vácuo

• Bandejas de tratamento térmico

• Cestos de forno

• Dispositivos elétricos de tratamento térmico

• Bandejas básicas

• Bandejas Intermediárias

• Ferramentas de Forno Contínuo

• Acessórios para fornos de poço

• Componentes personalizados de liga resistente ao calor


Apoiamos clientes de:
Revisão das condições operacionais → Projeto estrutural → Modelagem 3D → Fabricação → Inspeção → Entrega

Precisa otimizar o peso ou a capacidade de carga da bandeja do seu forno?
Se a bandeja do seu forno existente for:

• muito pesado,

• facilmente deformado,

• incapaz de suportar a carga necessária,

• ou inadequado para o seu processo de forno atual,


A FH® Alloy pode avaliar o projeto existente e desenvolver uma substituição otimizada.

Para avaliação de engenharia, forneça:

• tipo de forno,

• dimensões da bandeja,

• material,

• temperatura máxima,

• método de resfriamento,

• carga necessária,

• peso da bandeja existente,

• problemas de serviço existentes,

• e desenhos ou fotos, se disponíveis.


A FH® Alloy pode desenvolver uma solução personalizada com base nas condições reais do seu forno e nos requisitos de carga.
