Cestas de tratamento térmico personalizadas 1.4849 para um cliente francês

Estudo de caso de cliente | Projeto de engenharia, fabricação, inspeção e entrega
Localização do cliente: França
Produto: Cesta de tratamento térmico personalizada
Materiais: 1.4849 Aço Inoxidável Resistente ao Calor
Altura total: 100 milímetros
Altura interna utilizável: Aprox. 60mm
Quantidade: 7 peças
Escopo do Projeto: Projeto de Engenharia → Modelagem 3D → Fabricação → Inspeção Final → Entrega
Fabricante: Wuxi Junteng Fanghu Alloy Technology Co., Ltd.

Visão geral do projeto
A Liga FH® recebeu uma consulta de um cliente francês sobre cestas de tratamento térmico personalizadas fabricadas em aço inoxidável 1.4849 resistente ao calor.
Em vez de fornecer uma cesta de forno padrão, o cliente solicitou que a Liga FH® desenvolvesse uma estrutura customizada de acordo com o espaço útil especificado e a altura total.

Os principais requisitos dimensionais foram:

• Altura total do cesto: 100 milímetros

• Altura interna utilizável: aproximadamente 60 mm

• Materiais: 1.4849

• Quantidade: 7 pcs

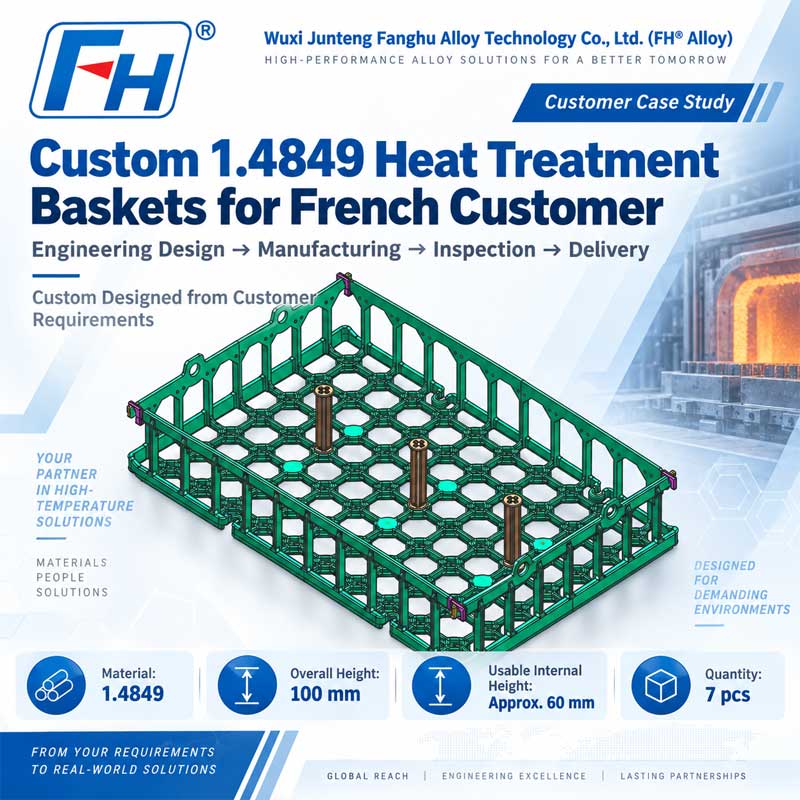

Com base nestes requisitos, a equipe de engenharia da Liga FH® desenvolveu a estrutura do cesto e completou o modelo final do produto 3D mostrado neste caso.
Após a confirmação do projeto, o projeto passou pela fabricação, inspeção de qualidade final e envio.

Requisitos do cliente
O cliente precisava de uma cesta de tratamento térmico de perfil relativamente baixo, mantendo ao mesmo tempo espaço interno utilizável suficiente para carregar peças de trabalho.

O desafio não era, portanto, simplesmente fabricar um cesto com uma altura de 100 mm, mas atingir a altura de carga útil interna necessária, mantendo ao mesmo tempo uma estrutura de fixação de tratamento térmico prática e estável.

Projeto de engenharia da FH® Alloy
Com base nos requisitos dimensionais do cliente, a FH® Alloy desenvolveu um cesto personalizado com base de suporte aberta e estrutura envolvente reforçada.

O modelo 3D final incorpora vários elementos estruturais importantes.
1. Estrutura base de grade aberta
A parte inferior da cesta usa um design tipo grade aberta.

Essa estrutura ajuda a fornecer:

• suporte distribuído da peça de trabalho,

• reduziu o peso desnecessário da cesta,

• circulação melhorada da atmosfera da fornalha,

• e uma estrutura prática de suporte de carga.


As seções de suporte interligadas também ajudam a distribuir as cargas pelo cesto, em vez de concentrá-las em áreas isoladas.

2. Estrutura lateral de baixo perfil
Como a altura total do cesto estava limitada a 100 mm, a estrutura lateral teve que ser projetada cuidadosamente.

A cesta precisava manter aproximadamente:
60 mm de altura interna útil
deixando ao mesmo tempo seção estrutural suficiente para a parte inferior, estrutura e componentes de suporte.
O design final, portanto, equilibra:
Estabilidade estrutural do espaço de carga útil da altura total
em vez de simplesmente maximizar a altura da parede lateral.

3. Estrutura Periférica Reforçada
A estrutura envolvente proporciona rigidez adicional ao cesto.
O modelo final utiliza seções laterais apoiadas verticalmente e conectadas à estrutura de base, ajudando a manter a geometria da cesta durante o manuseio e serviço do forno.
A estrutura lateral também ajuda a evitar que as peças se movam para fora da área de carga.

4. Suporte Interno/Pontos de Posicionamento
O design final incorpora várias posições verticais de suporte interno.
Esses recursos podem ajudar com:
posicionamento do dispositivo elétrico,
suporte interno,
requisitos de empilhamento ou montagem,
e manter a relação estrutural necessária entre os componentes do cesto.
Suas localizações foram incorporadas ao modelo 3D durante a fase de engenharia, em vez de adicionadas após a produção.

Por que 1.4849 foi selecionado
O cliente especificou aço inoxidável 1.4849 resistente ao calor para este projeto.
1.4849 é comumente usado para componentes de fornos industriais e ferramentas de tratamento térmico onde é necessário desempenho em temperaturas elevadas.

Para aplicações em cestos de fornos, o material oferece vantagens como:

• boa resistência a altas temperaturas,

• resistência à oxidação,

• estabilidade térmica,

• e adequação para ciclos repetidos de tratamento térmico.


Para ferramentas de tratamento térmico, entretanto, a seleção do material por si só não é suficiente.
A estrutura do cesto, a espessura da seção, o layout do suporte e a distribuição da carga também desempenham papéis importantes na determinação do desempenho do serviço.
Por esse motivo, a FH® Alloy avalia o material e a estrutura em conjunto durante o processo de projeto do acessório.

Dos requisitos do cliente ao modelo 3D final
O projeto começou com os requisitos dimensionais e materiais do cliente.
A FH® Alloy então converteu esses requisitos em um design de cesto pronto para produção.

O fluxo de trabalho de engenharia incluiu:
Requisitos do cliente
↓
Análise Dimensional
↓
Projeto Estrutural
↓
Modelagem 3D
↓
Confirmação de projeto
↓
Fabricação
O modelo 3D final permitiu ao cliente e à equipe de produção da FH® Alloy revisar claramente a estrutura da cesta antes da fabricação.

Fabricação Process
Após a confirmação do projeto, a FH® Alloy prosseguiu com a produção das 7 cestas de tratamento térmico personalizadas.
O processo de fabricação foi controlado de acordo com o projeto aprovado, com atenção dada a:

• dimensões gerais,

• geometria estrutural,

• posições de conexão,

• alinhamento do quadro,

• e condição final de montagem.


O objetivo era garantir que as cestas acabadas atendessem ao modelo de engenharia e aos requisitos do cliente.

Inspeção Final de Qualidade
Antes do envio, a FH® Alloy realizou a inspeção final das cestas concluídas.
A inspeção se concentrou em itens-chave, incluindo:
Inspeção Dimensional
Verificação das dimensões do cesto principal, incluindo a altura total especificada de 100 mm e o espaço de carga interno necessário.
Inspeção Estrutural
Verificação da estrutura do cesto, estrutura de base, membros de suporte e áreas de conexão.
Inspeção de aparência
Inspeção da qualidade geral de fabricação e condição da superfície.
Conformidade de desenho
Os produtos acabados foram verificados em relação ao projeto de engenharia aprovado antes do envio.
Somente após a conclusão da inspeção final as cestas foram preparadas para entrega.

Especificações do projeto

Destaques do projeto
Projeto de engenharia personalizado
A estrutura foi desenvolvida de acordo com as reais necessidades dimensionais do cliente e não adaptada a partir de uma cesta padrão.
100 milímetros Low-Profile Structure
A cesta foi projetada para manter uma altura total compacta e, ao mesmo tempo, fornecer aproximadamente 60 mm de espaço interno útil.
1.4849 Material resistente ao calor
O material especificado foi selecionado para aplicações exigentes de tratamento térmico.
Execução Completa do Projeto
FH® Alloy gerenciou todo o fluxo de trabalho:
Projeto → Desenho 3D → Fabricação → Inspeção → Remessa
Produção personalizada em pequenos lotes
Foram produzidos um total de 7 cestos de acordo com o design específico do cliente.

Mais do que fabricação construída para impressão
Muitos fornecedores de acessórios para tratamento térmico fabricam apenas de acordo com desenhos completos do cliente.
Para este projeto francês, a FH® Alloy apoiou o cliente desde a fase de projeto de engenharia.
O cliente forneceu os principais requisitos dimensionais e de material, e a FH® Alloy desenvolveu a estrutura da cesta e o modelo 3D final antes de iniciar a produção.

Essa capacidade nos permite oferecer suporte a clientes que precisam:

• desenvolvimento de novos acessórios,

• otimização estrutural,

• dimensões personalizadas da cesta,

• alturas de carga especiais,

• ferramentas de forno específicas para materiais,

• e produção personalizada de baixo volume.


Cesta de tratamento térmico personalizadas by FH® Alloy
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. designs and manufactures customized heat treatment tooling for industrial furnace applications, including:

• Cestos de Tratamento Térmico

• Bandejas de forno

• Dispositivos elétricos de tratamento térmico

• Acessórios para forno a vácuo

• Cestos de Forno Contínuo

• Acessórios para fornos de poço

• Ferramentas de forno empilháveis

• Componentes personalizados de liga resistente ao calor


Os clientes podem fornecer um desenho completo ou simplesmente fornecer informações importantes do projeto, como:
Tipo informação da peça de trabalho do material da carga da temperatura de trabalho do tamanho da fornalha
A FH® Alloy pode então desenvolver uma solução personalizada de ferramentas para forno.
