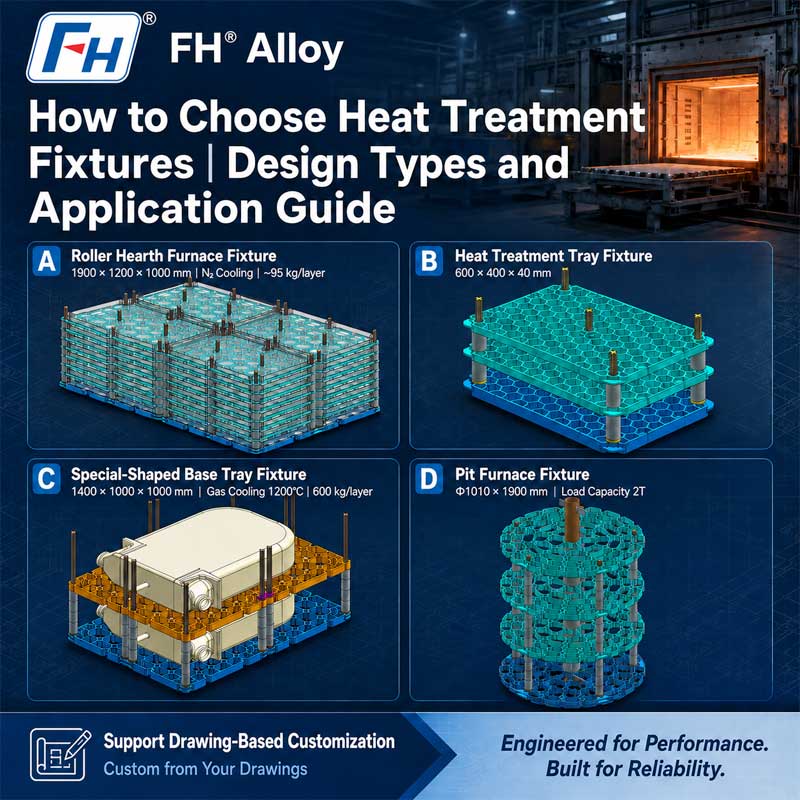

Como escolher as luminárias de tratamento térmico corretas: um guia para projetos e aplicações de luminárias

Na produção de tratamento térmico industrial, os acessórios são muito mais do que simples transportadores usados para mover componentes para dentro e para fora dos fornos.

Um dispositivo de tratamento térmico adequadamente projetado ajuda a controlar:

Posicionamento de componentes
Distribuição de calor
Eficiência de carregamento
Consistência de produção
Deformação em alta temperatura

No entanto, selecionar o acessório certo nem sempre é simples.

Um acessório que funciona bem para componentes de pequenos lotes pode não ser adequado para peças fundidas pesadas. Um projeto usado em um forno convencional pode não atender aos requisitos de um processo de tratamento térmico a vácuo.

A solução correta depende da relação entre:

Geometria da peça
Tipo de forno
Faixa de temperatura
Método de carregamento
Ciclo de produção
Desempenho material

Este guia explica os principais tipos de acessórios de tratamento térmico e como os engenheiros selecionam o projeto apropriado para diferentes aplicações industriais.
A FH® Alloy fornece acessórios de tratamento térmico personalizados com base nos desenhos do cliente, condições do forno e requisitos de produção.

Por que a seleção de acessórios para tratamento térmico é importante
Durante o tratamento térmico, os componentes sofrem exposição repetida a altas temperaturas e ciclos térmicos.

O acessório deve manter sua função estrutural enquanto suporta a peça de trabalho.

Um design de fixação inadequado pode levar a:

Distorção da peça
Aquecimento irregular
Capacidade reduzida do forno
Vida útil curta do acessório
Aumento dos custos de produção

Para fabricantes que executam operações contínuas de tratamento térmico, o desempenho do equipamento afeta diretamente a produtividade.
Um acessório bem projetado deve alcançar um equilíbrio entre:
Resistência mecânica Transferência de calor Otimização de peso Vida útil

Diferentes designs de acessórios para tratamento térmico e suas aplicações
Existem várias configurações de acessórios comuns usadas em fornos industriais.
A melhor escolha depende do formato do componente, dos requisitos do processo e do ambiente do forno.

Cestos de tratamento térmico: soluções flexíveis para processamento em lote
Cestos de tratamento térmico são comumente selecionados para produção em lote onde vários componentes são processados juntos.

Eles são amplamente utilizados para:

Pequenas peças metálicas
Fixadores
Componentes automotivos
Peças usinadas
Componentes fundidos

Vantagens das cestas de tratamento térmico
Carregamento de lote eficiente
As cestas permitem que os operadores carreguem muitos componentes em um ciclo do forno.
Isso melhora:

Eficiência de manuseio
Organização da produção
Utilização do forno

Boa circulação de calor
Estruturas abertas permitem que o calor e a atmosfera do forno alcancem os componentes de forma mais eficaz.
Isso ajuda a melhorar a uniformidade da temperatura durante o processamento.

Fácil manuseio
Muitas cestas industriais incluem:

Pontos de elevação
Quadros reforçados
Estruturas empilháveis
Recursos de manuseio

Esses designs os tornam adequados para ambientes de produção repetidos.

Quando você deve escolher uma cesta de tratamento térmico?
Uma cesta geralmente é adequada quando:

Várias peças são processadas juntas
A geometria dos componentes é relativamente simples
O carregamento em lote é preferido
É necessária alta eficiência de produção

Bandejas de tratamento térmico: posicionamento estável para componentes de precisão
Bandejas de tratamento térmico fornecem uma superfície de suporte controlada para componentes que exigem posicionamento organizado.
Comparadas às cestas, as bandejas geralmente oferecem melhor controle de posicionamento.

Eles são frequentemente usados para:

Peças usinadas com precisão
Componentes planos
Componentes de ferramentas
Componentes que requerem separação

Principais recursos de design das bandejas de tratamento térmico
Dependendo da aplicação, as bandejas podem incluir:

Aberturas de grade
Costelas de reforço
Localizando pontos
Blocos de suporte
Estruturas empilháveis

Por que as bandejas são usadas no tratamento térmico?
Uma bandeja pode ajudar:

Reduza o movimento da peça
Mantenha um espaçamento consistente
Evite o contato dos componentes
Melhore a repetibilidade do processo

Para aplicações que exigem precisão dimensional, o design da bandeja pode ser crítico.

Racks de Tratamento Térmico: Suportando Componentes Grandes ou Complexos
Racks de tratamento térmico são projetados para aplicações onde os componentes precisam de posicionamento específico ou suporte multinível.
Eles são comumente usados para:

Componentes longos
Peças pesadas
Grandes montagens
Componentes de precisão

Considerações importantes sobre o design do rack
Distribuição de carga
A resistência a altas temperaturas não é determinada apenas pelo material.
A estrutura deve distribuir adequadamente as cargas para evitar:

Dobrando
Flacidez
Concentração de tensão local

Posicionamento de componentes
O rack deve fornecer suporte estável e permitir:

Circulação de calor
Expansão térmica
Carregamento fácil

Compatibilidade do Forno
As dimensões do rack devem corresponder:

Tamanho da câmara do forno
Equipamento de carregamento
Processo de produção

Acessórios de grade: otimizando a transferência de calor e o peso
Luminárias tipo grade são projetados com estruturas abertas para melhorar o fluxo de calor.

Eles são comumente usados como:

Plataformas de suporte
Grades básicas
Camadas intermediárias
Estruturas de cesto

Vantagens das estruturas de grade
Uma luminária de grade adequadamente projetada pode fornecer:

Peso de fixação reduzido
Melhor circulação de calor
Melhor contato com a atmosfera
Carregamento eficiente do forno

No entanto, a estrutura aberta ainda deve manter resistência suficiente durante a operação em alta temperatura.

Dispositivos de tratamento térmico personalizados: projetados em torno da peça de trabalho
Os projetos de acessórios padrão nem sempre atendem aos requisitos industriais.
Para componentes especiais, os fabricantes geralmente exigem soluções personalizadas.

As luminárias personalizadas são desenvolvidas de acordo com:

Dimensões do componente
Locais críticos de suporte
Orientação de carregamento
Limitações do forno
Requisitos de processo

Exemplos de aplicações de luminárias personalizadas
Projetos personalizados são frequentemente usados para:

Componentes aeroespaciais
Peças de turbina
Grandes peças fundidas
Ferramentas de precisão
Componentes de liga especial

Design de luminária correspondente ao tipo de forno
O ambiente do forno é um dos fatores mais importantes na seleção de um acessório.

Acessórios para forno a vácuo
As aplicações em fornos a vácuo requerem atenção especial para:

Estabilidade material
Requisitos de superfície limpa
Precisão dimensional
Transferência de calor por radiação

As luminárias a vácuo geralmente requerem estruturas otimizadas porque as condições de transferência de calor diferem das fornalhas convencionais.

Acessórios para fornos de poço
As luminárias de fornos de poço são comumente projetadas para carregamento vertical.
Considerações importantes incluem:

Altura do aparelho
Estrutura de elevação
Balanço de carga
Posicionamento de componentes

Acessórios para fornos de lareira
Os sistemas de forno contínuo requerem acessórios que possam funcionar em conjunto com o mecanismo de transporte.
As considerações de design incluem:

Estrutura inferior
Estabilidade durante o movimento
Espaçamento entre rolos
Peso total de carregamento

Acessórios para fornos de carburação
Os processos de cementação expõem os equipamentos a condições térmicas e atmosféricas exigentes.
A seleção de materiais e o projeto estrutural devem considerar:

Efeitos da atmosfera de carbono
Exposição a altas temperaturas
Ciclos operacionais longos

Selecionando o material de fixação correto
O projeto da luminária e a seleção do material devem ser considerados em conjunto.
Os materiais resistentes ao calor comuns incluem:

Aço inoxidável 310S
Frequentemente selecionado para:

Bandejas de forno
Estruturas de apoio
Aplicações gerais de alta temperatura

1.4848 Aço Resistente ao Calor
Comumente usado quando os requisitos incluem:

Resistência a altas temperaturas
Resistência à oxidação
Confiabilidade estrutural

Ligas 1.4849 e 1.4852
Usado para condições mais exigentes envolvendo:

Temperatura mais alta
Longos períodos de serviço
Melhor resistência à fluência

Ligas à Base de Níquel
Selecionado para aplicações que exigem capacidade de temperatura mais alta ou condições operacionais mais severas.

Fatores-chave ao selecionar acessórios de tratamento térmico
Antes de escolher um projeto de fixação, os engenheiros devem avaliar os seguintes fatores.

1. Geometria da peça
Considere:

Forma
Tamanho
Peso
Superfícies críticas
Riscos de deformação

2. Condições do Forno
Parâmetros importantes incluem:

Temperatura
Atmosfera
Método de aquecimento
Frequência do ciclo

3. Requisitos de carregamento
Avaliar:

Peso de componente único
Peso do lote
Método de carregamento
Equipamento de manuseio

4. Vida útil esperada
Um aparelho projetado para uso ocasional pode ser diferente de outro que funciona continuamente.
Considere:

Ciclos térmicos
Requisitos de manutenção
Frequência de substituição

Erros comuns ao escolher acessórios de tratamento térmico
Selecionando apenas com base no custo inicial
Um acessório de custo mais baixo pode resultar em:

Deformação mais rápida
Substituição mais frequente
Interrupções de produção

Ignorando as condições do forno
Um acessório adequado para atmosfera de ar pode não funcionar bem em:

Ambientes de vácuo
Atmosferas de cementação
Produção de alto ciclo

Usando projetos padrão para aplicações especiais
Componentes complexos geralmente exigem soluções de suporte personalizadas

Fabricação de dispositivos de tratamento térmico personalizados pela FH® Alloy
FH® Alloy é especializada na fabricação dispositivos elétricos personalizados do tratamento térmico para aplicações em fornos industriais.

As soluções incluem:

Cestos de tratamento térmico
Bandejas de forno
Racks de tratamento térmico
Acessórios de grade
Dispositivos de suporte personalizados
Acessórios para fornos a vácuo

A fabricação pode ser baseada em:

Desenhos do cliente
Amostras existentes
Especificações do forno
Requisitos de componentes

Ao combinar materiais adequados, estruturas otimizadas e experiência em fabricação, a FH Alloy ajuda os clientes a melhorar o desempenho do forno e a confiabilidade dos acessórios.

Perguntas frequentes
Q1: Que tipo de acessório de tratamento térmico é mais comumente usado?
Cestos, bandejas e prateleiras estão entre os designs mais utilizados. A melhor escolha depende da peça e do processo do forno.

Q2: Como seleciono um dispositivo de tratamento térmico?
A seleção deve considerar as dimensões da peça, tipo de forno, temperatura, atmosfera, método de carregamento e vida útil esperada.

Q3: Os acessórios de tratamento térmico podem ser personalizados?
Sim. A maioria dos acessórios de fornos industriais são personalizados de acordo com os requisitos reais de produção.

Q4: Quais materiais são adequados para luminárias de alta temperatura?
Os materiais comuns incluem 310S, 1.4848, 1.4849, 1.4852 e outras ligas resistentes ao calor.

Conclusão
Escolher o acessório de tratamento térmico certo requer mais do que selecionar uma cesta, bandeja ou rack.

O equipamento deve ser projetado de acordo com o ambiente operacional completo:

Condições do forno
Requisitos de componentes
Temperatura
Método de carregamento
Desempenho material

Um acessório adequadamente selecionado pode melhorar a eficiência da produção, reduzir os riscos de deformação e proporcionar uma vida útil mais longa.
A FH® Alloy fornece acessórios de tratamento térmico personalizados para clientes industriais que exigem soluções confiáveis de fornos de alta temperatura.
