Visão geral do produto
A Liga FH® fabrica tubos radiantes personalizados do tipo W para fornos industriais de tratamento térmico, projetados para aplicações de aquecimento indireto onde são necessárias transferência de calor estável, resistência a altas temperaturas e confiabilidade estrutural de longo prazo.
Este tubo radiante em forma de W é fabricado em liga resistente ao calor HT com um tamanho total de 1860 × 610 milímetros. Sua configuração W de múltiplas passagens fornece uma grande superfície radiante efetiva dentro de um espaço de forno relativamente compacto, tornando-o adequado para fornos industriais que exigem aquecimento eficiente e uniforme.
Cada tubo radiante pode ser fabricado de acordo com as dimensões do forno, disposição do queimador, design do flange, diâmetro do tubo e condições de operação do cliente.

Especificações do produto

Tamanhos, materiais, diâmetros de tubos e estruturas de flange personalizados estão disponíveis de acordo com desenhos ou condições de operação do forno.

O que é um tubo radiante tipo W?
Um tubo radiante tipo W é um componente de aquecimento indireto do forno que consiste em várias seções de tubo reto conectadas através de curvas de retorno para formar um caminho de gás em forma de W.
Durante a operação do forno, os gases de combustão quentes fluem através da passagem interna do tubo radiante. O calor é transferido através da parede do tubo de liga resistente ao calor e irradiado para a câmara do forno sem permitir que os gases de combustão entrem em contato direto com as peças de trabalho.
Este projeto é comumente usado quando a atmosfera do forno ou a superfície do produto precisa permanecer isolada dos produtos de combustão.
Em comparação com projetos mais simples, retos ou tipo U, a configuração W pode fornecer uma superfície radiante maior dentro da câmara do forno disponível.

Principais recursos do nosso tubo radiante tipo HT W
Construção em liga resistente ao calor HT
O tubo é fabricado em liga resistente ao calor de grau HT, selecionada para ambientes exigentes de fornos de alta temperatura.
O material oferece boa resistência a:

• Oxidação em alta temperatura

• Ciclos repetidos de aquecimento e resfriamento

• Deformação térmica

• Ataque atmosférico do forno

• Serviço de temperatura elevada de longo prazo


A seleção do material também pode ser ajustada de acordo com a temperatura do forno, atmosfera e vida útil esperada.

Grande superfície de aquecimento radiante
A configuração em forma de W cria múltiplas seções de aquecimento dentro de um conjunto de tubo radiante.
Isto ajuda a aumentar a superfície radiante disponível e permite que os projetistas do forno façam uso eficiente da câmara de aquecimento.
A configuração de 1860 × 610 mm mostrada aqui é fabricada para instalação de forno específica do cliente.

Projetado sob medida para instalação de forno
Os tubos radiantes não são produtos básicos.
As dimensões normalmente precisam corresponder às existentes:

• Câmara do forno

• Queimador

• Recuperador

• Flange de montagem

• Parede do forno

• Suportes de tubo

• Requisitos de fluxo de gás


A FH® Alloy pode fabricar tubos radiantes W de acordo com um desenho 2D, modelo 3D ou amostra física existente.
Caso o cliente não possua um desenho completo, também poderão ser fornecidas informações operacionais para avaliação de engenharia.

Construção de Forno Pesado

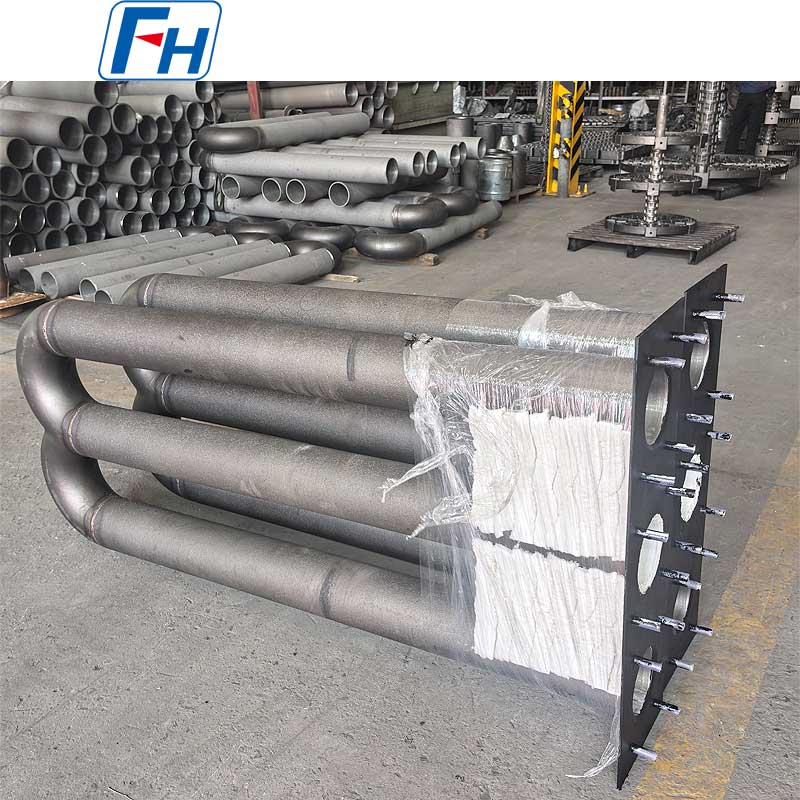

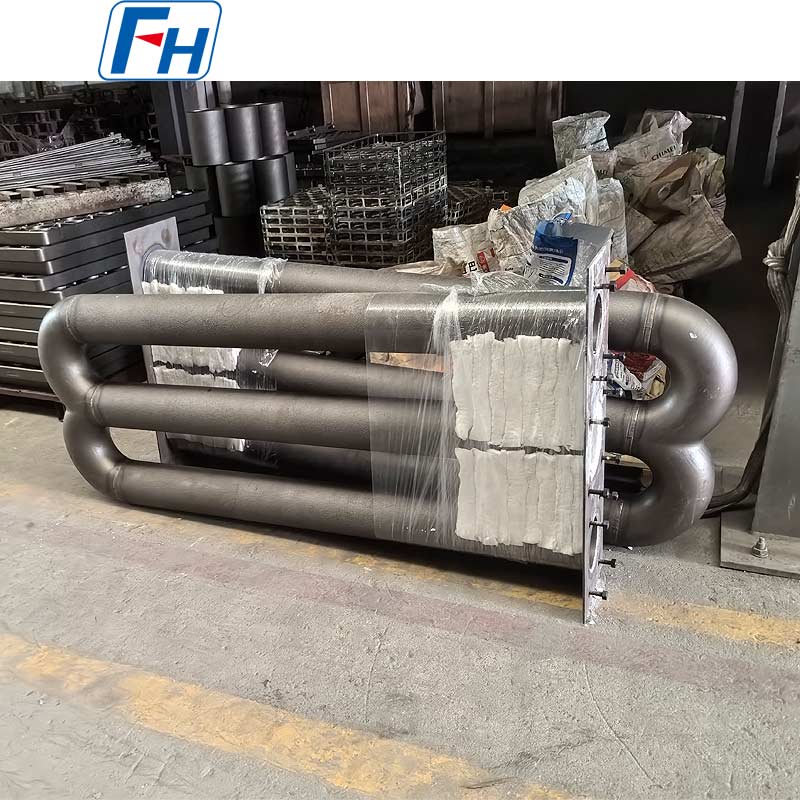

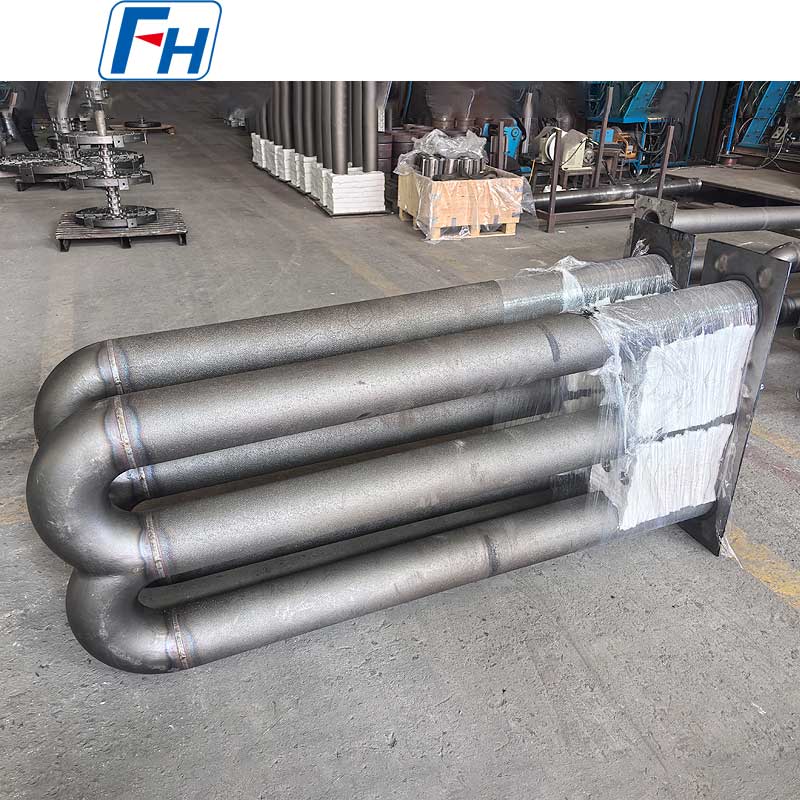

O tubo radiante W mostrado na imagem do produto utiliza uma construção robusta de múltiplas seções com um flange de montagem integrado.

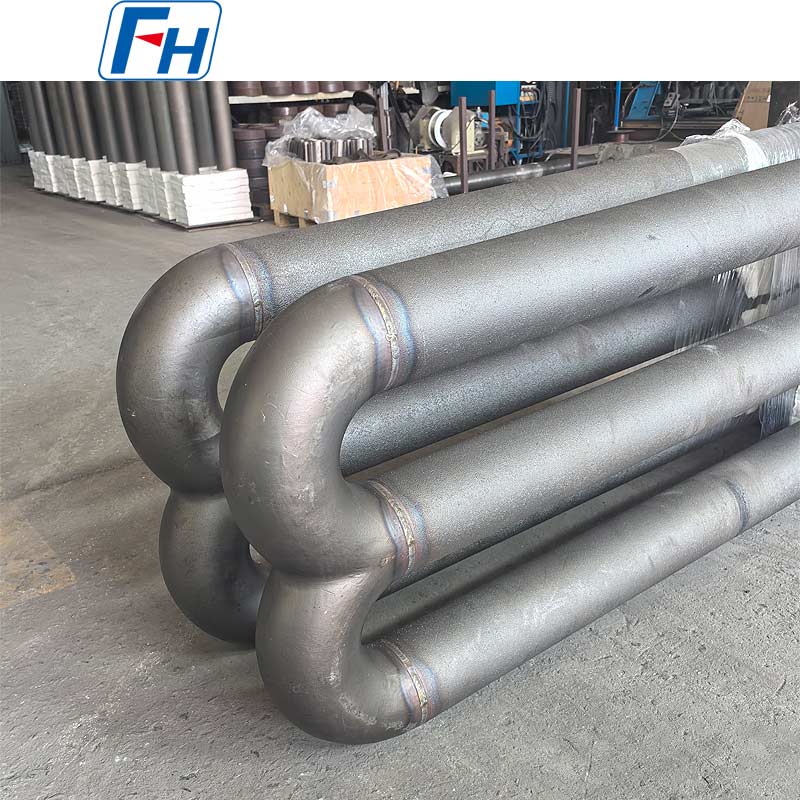

Áreas críticas como conexões de tubos, curvas de retorno e interfaces de flange são fabricadas com atenção à precisão dimensional porque essas áreas são particularmente importantes para uma operação confiável sob ciclos térmicos repetidos.

Aplicações Típicas
Os tubos radiantes tipo FH® Alloy W podem ser usados em uma ampla gama de sistemas de aquecimento industrial, incluindo:

• Fornos de tratamento térmico

• Fornos contínuos

• Fornos de recozimento

• Fornos de carburação

• Fornos de endurecimento

• Fornos de rolo

• Fornos de aquecimento industrial

• Fornos com atmosfera protetora

• Fornos de processamento de metal


Eles são particularmente adequados para aplicações onde são necessários aquecimento indireto e atmosfera controlada do forno.

Por que a liga HT é usada para tubos radiantes de fornos
Os tubos radiantes estão continuamente expostos a condições operacionais severas.
Durante o serviço, o tubo pode sofrer altas temperaturas internas do gás, temperaturas externas do forno, oxidação e repetidas expansões e contrações térmicas.
Portanto, o material do tubo radiante deve fornecer mais resistência mecânica do que a temperatura ambiente.
A liga resistente ao calor HT foi projetada para aplicações em temperaturas elevadas e pode fornecer a combinação de resistência à oxidação e estabilidade estrutural em altas temperaturas necessária para componentes de fornos industriais.
No entanto, o material correto deve sempre ser selecionado de acordo com as condições operacionais reais.
A FH® Alloy pode fabricar tubos radiantes em diferentes tipos de ligas resistentes ao calor, dependendo de:
Temperatura operacional · Atmosfera do forno · Tipo de queimador · Dimensões do tubo · Ciclo de aquecimento · Vida útil esperada

Fabricação de tubo radiante tipo W personalizado
A FH® Alloy concentra-se em componentes de forno personalizados, em vez de apenas em produtos de tamanho padrão.
Para tubos radiantes tipo W, podemos personalizar:
Configuração do tubo
Estão disponíveis designs tipo W, tipo U, tipo I, tipo M, tipo P, tipo reto e tubos radiantes dobrados especiais.
Dimensões
Os seguintes parâmetros podem ser fabricados de acordo com seu desenho:

• Comprimento total

• Largura total

• Diâmetro externo do tubo

• Espessura da parede do tubo

• Distância central

• Raio de curvatura

• Dimensões do flange

• Posições dos furos de montagem


Materiais
Diferentes classes de ligas resistentes ao calor podem ser fornecidas de acordo com as condições operacionais e as necessidades do cliente.

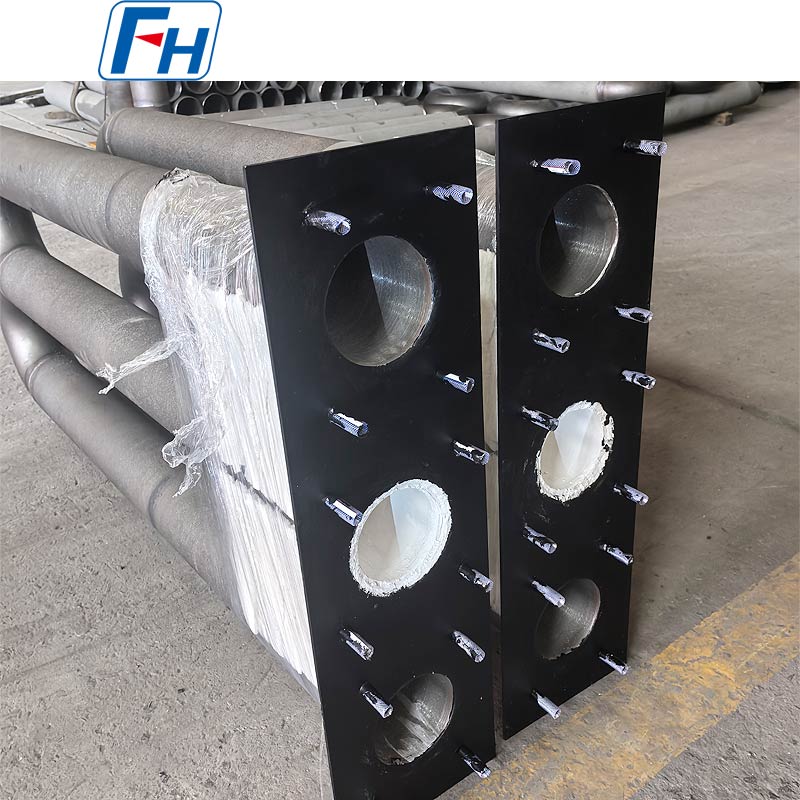

Flange e estrutura de montagem
Flanges, placas de montagem e estruturas de conexão podem ser produzidas para combinar com a instalação existente do forno.

Fabricação de tubos radiantes e controle de qualidade
Para melhorar a consistência dimensional e a confiabilidade do serviço, a FH® Alloy controla as importantes etapas de fabricação de cada tubo radiante personalizado.
Os procedimentos típicos de produção e inspeção incluem:
Materiais preparation → Tube processing → Bend/connection preparation → Assembly → Welding → Dimensional inspection → Surface inspection → Final inspection → Packing
Dependendo do projeto e da especificação do cliente, também pode ser fornecida documentação adicional de inspeção de qualidade ou material.

Informações necessárias para cotação
Para uma cotação mais rápida, envie-nos:

1. Desenho de tubo radiante

2. Diâmetro externo do tubo and wall thickness

3. Dimensões gerais

4. Materiais specification

5. Temperatura operacional

6. Atmosfera do forno

7. Queimador type

8. Quantidade necessária


Caso não esteja disponível um desenho completo, poderá enviar-nos fotos do tubo radiante existente juntamente com as principais dimensões e condições de funcionamento do forno.
Nossa equipe de engenharia pode avaliar as informações antes da produção.

Por que escolher a liga FH®?
A FH® Alloy é especializada na fabricação de componentes de fornos de liga resistente ao calor para aplicações de tratamento térmico industrial.
Nossa gama de produtos inclui:

• Tubos radiantes

• Rolos de forno

• Dispositivos de tratamento térmico

• Bandejas de tratamento térmico

• Cestos de tratamento térmico

• Grades de forno

• Tubos fundidos centrífugos

• Fundições de liga resistente ao calor

• Acessórios de forno personalizados


Apoiamos a personalização baseada em desenhos e aplicativos para projetos de substituição e projetos de novos fornos.

Tubos radiantes tipo W personalizados da liga FH®
Procurando um fabricante de tubo radiante tipo W para seu forno de tratamento térmico?
A FH® Alloy fornece tubos radiantes de liga resistentes ao calor personalizados com base em seus desenhos e nas condições reais de operação do forno.
Envie-nos seu desenho, dimensões, especificação de material e temperatura de trabalho para avaliação técnica e cotação.

Perguntas frequentes
Q1: Você pode fabricar tubos radiantes tipo W de 1860 × 610 mm?
Sim. A FH® Alloy pode fabricar esta especificação de tubo radiante tipo HT W e também pode personalizar as dimensões de acordo com o projeto do seu forno.

Q2: Qual é a vantagem de um tubo radiante tipo W?
A estrutura em forma de W cria um caminho de aquecimento multipassagem mais longo e uma superfície radiante maior dentro de uma área de instalação do forno relativamente compacta.

Q3: O diâmetro do tubo e a espessura da parede podem ser personalizados?
Sim. O diâmetro do tubo, a espessura da parede, a distância central, o raio de curvatura, as dimensões gerais e as estruturas de conexão podem ser personalizados.

Q4: Você pode fornecer a placa de montagem e os blocos de isolamento juntos?
Sim. O tubo radiante pode ser fornecido como um conjunto completo com placas de montagem, blocos de isolamento, pinos e componentes de instalação relacionados.

Q5: O material HT pode ser substituído por outra liga?
Sim. O material pode ser selecionado de acordo com a temperatura operacional, atmosfera do forno, condições do queimador e vida útil esperada.

Q6: Você pode reproduzir um tubo radiante tipo W existente?
Sim. Os tubos de reposição podem ser fabricados de acordo com desenhos originais, amostras, fotografias ou dimensões medidas.
