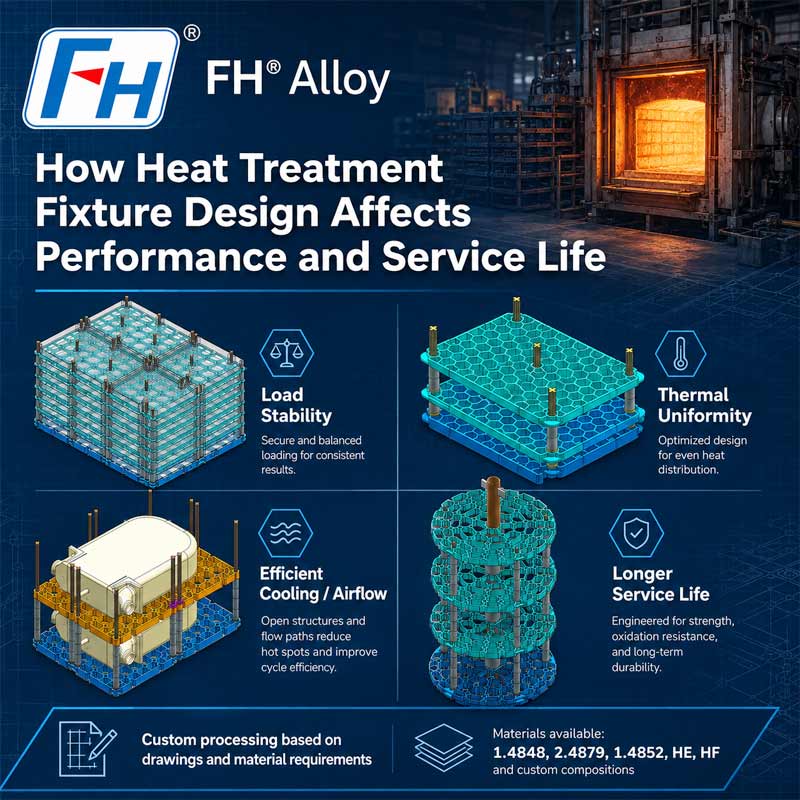

Como o projeto do dispositivo de tratamento térmico afeta o desempenho e a vida útil

Escolher o material correto é importante na fabricação dispositivos elétricos do tratamento térmico , mas a qualidade do material por si só não determina quanto tempo um acessório irá durar.
Dois acessórios feitos da mesma liga podem ter desempenho muito diferente se:

• Geometria estrutural

• Distribuição de carga

• Pontos de apoio

• Permissão de expansão térmica

• Espessura da seção

• Layout de soldagem

• Método de carregamento


são diferentes.
Em temperaturas elevadas, os acessórios do forno devem suportar cargas mecânicas enquanto se expandem, contraem, aquecem e resfriam repetidamente.
Por esta razão, um bom projeto de dispositivo de tratamento térmico deve equilibrar resistência estrutural, estabilidade em altas temperaturas, eficiência do forno, requisitos de manuseio e vida útil.
A FH® Alloy fabrica cestas, bandejas, racks e acessórios de forno personalizados para tratamento térmico de acordo com os desenhos do cliente e as condições reais de operação do forno.

Por que o design do acessório é importante em altas temperaturas
À temperatura ambiente, um acessório pode parecer rígido e mecanicamente forte.
Dentro de um forno industrial, porém, a situação muda.
As altas temperaturas podem reduzir a resistência do material e aumentar o risco de:

• Deformação de fluência

• Flacidez

• Deformação

• Fadiga térmica

• Rachadura

• Perda de precisão dimensional


Um projeto que funciona bem durante os primeiros ciclos do forno pode perder gradualmente sua forma após uso repetido.
É por isso que os engenheiros devem avaliar o desempenho do aparelho sob a temperatura operacional real, e não apenas sob condições de carga à temperatura ambiente.

1. A distribuição de carga é a base do projeto de luminárias
Uma das considerações mais importantes do projeto é como a carga da peça é transferida através do acessório.
A má distribuição de carga pode criar tensão concentrada em apenas algumas áreas.
As consequências típicas incluem:

• Flexão local

• Cantos rachados

• Flacidez cross members

• Deformação em torno dos pontos de apoio


Um projeto melhor distribui a carga total entre vários membros estruturais.
Por exemplo, em vez de permitir que um componente pesado repouse sobre uma única viga estreita, o acessório pode utilizar vários suportes reforçados para distribuir a carga de maneira mais uniforme.
Os designers devem considerar:

• Peso de cada peça

• Peso total do lote

• Peso próprio do acessório

• Localização do centro de gravidade

• Distância entre pontos de apoio


A distribuição correta da carga pode reduzir significativamente a deformação em alta temperatura a longo prazo.

2. A posição do ponto de apoio pode afetar a deformação da peça
O design do equipamento não afeta apenas o equipamento em si.
Também pode influenciar a estabilidade dimensional da peça.
Se os pontos de apoio estiverem posicionados incorretamente, um componente pode deformar-se durante o aquecimento porque o seu próprio peso não é suportado adequadamente.

Para componentes de precisão, o arranjo de suporte deve considerar:

• Geometria da peça

• Áreas dimensionais críticas

• Seções finas ou sem suporte

• Centro de gravidade

• Direção de expansão térmica


Adicionar mais pontos de apoio nem sempre é melhor.
Muitos pontos de contato rígidos podem restringir a expansão térmica e criar tensão adicional.
O objetivo é fornecer suporte estável, mas controlado.

3. A expansão térmica deve ser incorporada ao projeto
Todas as luminárias metálicas expandem quando aquecidas e contraem quando resfriadas.
Se este movimento for ignorado, a ciclagem térmica repetida pode criar tensão interna.
Problemas comuns incluem:

• Quadros distorcidos

• Soldas rachadas

• Pinos de localização tortos

• Pontos de empilhamento desalinhados


Um bom projeto de luminária para alta temperatura pode incluir:

• Folgas de expansão

• Recursos de suporte deslizante

• Conexões flexíveis

• Restrição reduzida em áreas não críticas


A solução exata depende da geometria do acessório e do processo do forno.
A tolerância à expansão térmica torna-se especialmente importante para luminárias grandes e membros estruturais longos.

4. A geometria da seção afeta a resistência a altas temperaturas
Aumentar a espessura pode melhorar a rigidez, mas tornar cada componente mais pesado não é necessariamente a melhor solução.
Acessórios pesados também criam desvantagens:

• Maior custo de material

• Maior massa térmica

• Mais energia necessária para aquecimento

• Carga útil útil reduzida do forno


Em vez de simplesmente aumentar a espessura, os engenheiros podem melhorar a resistência através da geometria estrutural.
Os exemplos incluem:

• Reforçando costelas

• Chaves cruzadas

• Estruturas tipo caixa

• Locais de suporte estratégico

• Padrões de grade otimizados


Uma boa engenharia visa atingir a resistência necessária com a massa mínima de fixação prática.

5. A área aberta influencia a eficiência do aquecimento
Os dispositivos de tratamento térmico devem suportar os componentes sem bloquear desnecessariamente a transferência de calor.
Estruturas densas podem reduzir a exposição direta da peça a:

• Calor radiante

• Atmosfera do forno

• Fluxo de resfriamento


Por esse motivo, muitos cestos, bandejas e grades utilizam estruturas abertas.
As vantagens podem incluir:

• Melhor uniformidade de temperatura

• Resposta de aquecimento mais rápida

• Melhor circulação de gás

• Peso de fixação reduzido


No entanto, aumentar muito a área aberta pode enfraquecer o aparelho.
O design, portanto, requer um equilíbrio entre:
eficiência de transferência de calor e resistência mecânica

6. O design da cesta requer mais do que uma estrutura forte
As cestas de tratamento térmico são comumente usadas para processamento em lote.
Seu projeto deve considerar tanto o dispositivo quanto os componentes carregados dentro dele.
Fatores importantes incluem:

• Dimensões da cesta

• Estrutura inferior

• Altura da parede lateral

• Posição de reforço

• Método de levantamento

• Empilhamento

• Carga máxima


Para cargas pesadas, o fundo do cesto costuma ser uma das áreas mais críticas.
Um reforço insuficiente pode fazer com que a base do cesto ceda, mesmo que a estrutura externa permaneça intacta.

7. O nivelamento e o reforço da bandeja estão intimamente relacionados
As bandejas de tratamento térmico são frequentemente selecionadas para aplicações que exigem posicionamento controlado de componentes.
A deformação da bandeja pode criar:

• Suporte irregular da peça de trabalho

• Empilhamento incorreto

• Variação dimensional

• Lidando com problemas


O design da bandeja pode, portanto, usar:

• Reforçando costelas

• Estruturas de grade

• Pés de apoio

• Maior profundidade da seção


O padrão de armadura deve corresponder à área de carga real, em vez de ser adicionado aleatoriamente.

8. O projeto do rack deve considerar a estabilidade vertical
Os racks de tratamento térmico frequentemente transportam componentes em vários níveis.
Em comparação com uma bandeja simples, os racks apresentam desafios adicionais de design.
Estes incluem:

• Centro de gravidade mais alto

• Expansão térmica vertical

• Carregamento lateral

• Distribuição desigual de peças

• Estabilidade estrutural durante o manuseio


Para racks altos, os engenheiros devem prestar especial atenção a:

• Estabilidade básica

• Força da coluna

• Contraventamento cruzado

• Espaçamento de nível

• Simetria de carga


Um rack instável pode criar riscos tanto no desempenho do forno quanto no manuseio.

9. Acessórios fundidos e fabricados exigem pensamento de design diferente
Os acessórios de tratamento térmico podem ser fabricados por fundição, fabricação ou uma combinação de ambos.

Projeto de luminária fundida
A fundição pode ser adequada para:

• Estruturas de grade complexas

• Reforço integrado

• Produção repetitiva

• Seções estruturais espessas de alta temperatura


Um projeto fundido deve considerar cuidadosamente as transições de seção para evitar concentração desnecessária de massa e tensão.

Projeto de luminária fabricada
Acessórios fabricados normalmente usam:

• Prato

• Barra

• Tubo

• Haste

• Conjuntos soldados


A atenção do projeto deve ser dada a:

• Localização da solda

• Geometria conjunta

• Distorção durante a fabricação

• Fadiga de alta temperatura em torno de soldas


Nenhum dos métodos é automaticamente superior. O processo apropriado depende da estrutura, quantidade, material e condições de serviço.

10. O local da soldagem pode afetar a vida útil do dispositivo
Em acessórios fabricados para tratamento térmico, as juntas soldadas costumam ser áreas críticas.
A ciclagem térmica repetida pode causar tensão em torno das conexões soldadas.
Os possíveis problemas incluem:

• Rachaduras de solda

• Danos na zona afetada pelo calor

• Distorção local

• Estresse residual


O projeto de fixação deve, portanto, evitar colocar soldas desnecessárias diretamente nas regiões de maior tensão, sempre que possível.
Um bom projeto de junta, material de enchimento correto, procedimentos de soldagem adequados e controle dimensional contribuem para a confiabilidade do acessório.

11. Acessórios empilháveis precisam de recursos de localização estáveis
Cestos e bandejas empilháveis podem melhorar significativamente a utilização do forno.
No entanto, um projeto de empilhamento inadequado pode resultar em:

• Carregamento instável

• Desalinhamento

• Transferência de carga irregular

• Deformação local


Os pontos de empilhamento devem fornecer transferência de carga previsível de uma camada de fixação para a próxima.
Os designers devem considerar:

• Alinhamento vertical

• Localizando geometria

• Área de contato

• Expansão térmica

• Tolerância de carregamento


Isto se torna cada vez mais importante quando várias camadas de fixação são empilhadas juntas.

12. O método de manuseio deve ser considerado durante o projeto
Um acessório não é usado apenas dentro do forno.
Também deve sobreviver:

• Carregando

• Transporte

• Levantamento

• Descarregando

• Manuseio repetido na oficina


O projeto do equipamento pode, portanto, precisar incluir:

• Pontos de elevação de guindaste

• Bolsos para garfos

• Alças

• Levantamento beams

• Interfaces de manuseio automático


Esses recursos devem ser fortes o suficiente para o peso total carregado.
Um projeto de manuseio inadequado pode reduzir a vida útil do equipamento, mesmo que as condições do forno sejam bem controladas.

Requisitos de projeto de acessórios para diferentes tipos de forno
Diferentes sistemas de forno requerem diferentes estruturas de fixação.

Fornos a Vácuo
Acessórios para fornos a vácuo muitas vezes enfatizam:

• Estabilidade dimensional

• Baixa massa de fixação

• Transferência de calor por radiação

• Construção limpa

• Suporte controlado


Fornos de poço
Acessórios de forno de poço normalmente exigem:

• Estabilidade de carga vertical

• Pontos de elevação confiáveis

• Membros estruturais longos

• Distribuição controlada de carga


Fornos de rolo
As luminárias que operam sobre rolos devem considerar:

• Planicidade inferior

• Espaçamento de suporte

• Contato do rolo

• Estabilidade dinâmica


Fornos de Carburização
O design deve considerar ambos:

• Carregamento mecânico de alta temperatura

• Atmosfera de processo agressiva


O mesmo projeto estrutural não pode ser simplesmente copiado em todos os tipos de fornos.

Problemas comuns de projeto que reduzem a vida útil dos acessórios
Um dispositivo de tratamento térmico pode falhar prematuramente devido a vários problemas relacionados ao projeto.

Exemplos típicos incluem:
Vão excessivo entre suportes
Seções longas sem suporte podem ceder com a temperatura.
Carregamento irregular
O peso concentrado pode causar deformação localizada.
Construção excessivamente rígida
A tolerância de expansão insuficiente pode aumentar o estresse térmico.
Peso excessivo do acessório
Estruturas pesadas aumentam a massa térmica sem necessariamente melhorar o desempenho.
Áreas de empilhamento fracas
A geometria de contato inadequada pode causar deformação local.
Colocação incorreta da solda
Áreas soldadas de alta tensão podem desenvolver rachaduras durante repetidos ciclos térmicos.

Como um bom design pode prolongar a vida útil do equipamento
Uma vida útil mais longa normalmente resulta de uma combinação de melhorias e não de uma única alteração.
Um design de fixação melhor pode incluir:

• Caminhos de carga mais equilibrados

• Reforço correto

• Melhor subsídio de expansão térmica

• Concentração de estresse reduzida

• Espessura adequada do material

• Área aberta otimizada

• Estruturas de manuseio confiáveis


Quando esses fatores de projeto são combinados com o material resistente ao calor correto, o desempenho do acessório pode ser significativamente melhorado.

Informações necessárias antes de projetar um dispositivo de tratamento térmico personalizado
Antes de desenvolver um acessório, o fabricante deve compreender as reais condições de operação.
Informações úteis incluem:

Fornecer informações completas ajuda a evitar a simples reprodução dos pontos fracos de um equipamento existente.

Projeto de acessório de tratamento térmico personalizado da FH® Alloy
A FH Alloy fabrica acessórios de tratamento térmico personalizados para aplicações em fornos industriais.
Os produtos disponíveis incluem:

• Cestos de tratamento térmico

• Bandejas de forno

• Racks de tratamento térmico

• Luminárias empilháveis

• Acessórios para fornos a vácuo

• Acessórios de forno de poço

• Estruturas de suporte personalizadas


Os clientes podem fornecer:

• Desenhos

• Amostras de acessórios existentes

• Dimensões do forno

• Informações da peça de trabalho

• Carregando requirements


Para projetos de substituição, fotos de áreas de deformação ou falha existentes também podem ajudar a avaliar possíveis melhorias no projeto.

Perguntas frequentes
Q1: Por que os acessórios de tratamento térmico se deformam mesmo quando o material está correto?
O material é apenas um fator. Carga excessiva, vãos longos sem suporte, má distribuição de carga, resistência insuficiente à fluência e restrições de expansão térmica também podem causar deformação.

Q2: Um acessório mais pesado sempre dura mais?
Não. O aumento do peso pode melhorar a rigidez em algumas áreas, mas o excesso de massa aumenta a carga térmica e não resolve automaticamente problemas de tensão ou fluência.

Q3: Como a deformação da cesta de tratamento térmico pode ser reduzida?
Possíveis melhorias incluem otimização do espaçamento de suporte, reforço, distribuição de carga, seleção de materiais e limites máximos de carga.

Q4: O projeto do acessório deve mudar para diferentes tipos de forno?
Sim. Fornos a vácuo, de poço, de rolos, de cementação e de lote têm diferentes requisitos térmicos, atmosféricos, de carregamento e de manuseio.

Q5: Um projeto de fixação existente pode ser otimizado?
Sim. Desenhos existentes, condições de serviço, fotos de falhas, dados de carregamento e informações de materiais podem ser revisados ​​para identificar possíveis melhorias estruturais.

Conclusão
A vida útil de um dispositivo de tratamento térmico depende de muito mais do que o tipo de liga.
Um projeto confiável deve considerar:

• Distribuição de carga

• Posição de apoio

• Expansão térmica

• Geometria estrutural

• Transferência de calor

• Peso do dispositivo

• Manuseio

• Condição do forno


Os melhores resultados vêm da combinação da seleção apropriada de materiais com o projeto estrutural específico da aplicação.
A FH® Alloy fornece projeto e fabricação de acessórios de tratamento térmico personalizados para fornos industriais com base nos desenhos do cliente e nos requisitos operacionais reais.
Para um novo acessório ou projeto de substituição, forneça o tipo de forno, temperatura operacional, dimensões da peça, carga total, tamanho do acessório, atmosfera e desenho existente para avaliação técnica.
