Prolongue a vida útil do forno com tubos radiantes de alto desempenho | FH®

Marca: FH®

Certificação: ISO9001, ISO14001

Materiais: Aço resistente ao calor

Grau de material: 1,4852 (HPCb)

Tamanho: Tamanho padrão ou personalizado de acordo com desenhos

Estrutura Tipo: Em forma de U

Temperatura operacional: 1150°C

Quantidade mínima: 2 peças

Contate-nos
ANTV：Tubos radiantes de longa duração para aplicações de alta temperatura | FH®
SEG：Tubos radiantes de gás de alta temperatura FH® para fornos de tratamento térmico
  • Parâmetro
  • Contate-nos

Tubos Radiantes FH® – Componentes de Forno de Alto Desempenho

Visão geral do produto
O Tubo Radiante FH® é um componente durável e de alta qualidade projetado para fornos industriais e sistemas de tratamento térmico. Projetados para máxima eficiência térmica, longa vida útil e operação confiável, os tubos radiantes FH® são ideais para gás natural, hidrogênio ou outros fornos industriais a gás usados ​​nas indústrias automotiva, aeroespacial, siderúrgica e metalúrgica.

Fabricados a partir de ligas premium de alta temperatura e superligas à base de cobalto, os tubos radiantes FH® oferecem excelente resistência à oxidação, carburação e fadiga térmica, tornando-os adequados para operações contínuas em alta temperatura.

Principais recursos

  • Desempenho excepcional em altas temperaturas
    Os tubos radiantes FH® são projetados para suportar temperaturas contínuas de forno de até 1200°C, mantendo a integridade estrutural sob condições adversas.
  • Resistência superior à oxidação e carburação
    Construído a partir de ligas premium resistentes ao calor para resistir à incrustação, oxidação e carburação para prolongar a vida operacional.
  • Transferência de calor eficiente
    O design otimizado garante distribuição uniforme de calor, melhorando a eficiência do forno e reduzindo o consumo de energia.
  • Construção durável e confiável
    Materiais resistentes e fabricação de precisão proporcionam durabilidade a longo prazo, mesmo sob repetidos ciclos térmicos.
  • Soluções personalizáveis
    Disponível em vários comprimentos, diâmetros, espessuras de parede e materiais para combinar com diferentes tipos de fornos e aplicações industriais.


Aplicativos
Os Tubos Radiantes FH® são amplamente utilizados em:

  • Fornos industriais a gás
  • Linhas de recozimento, cementação e têmpera
  • Sistemas de fornos contínuos e descontínuos
  • Tratamento térmico de componentes automotivos e aeroespaciais
  • Processamento de aço e ligas
  • Indústrias de engenharia de precisão e metalurgia

Por que escolher os tubos radiantes FH®?

  • Alta eficiência térmica
    O design otimizado do tubo garante transferência eficiente de calor e economia de energia.
  • Longa vida útil
    A resistência superior à oxidação, carburação e fadiga térmica reduz a frequência de manutenção e substituição.
  • Desempenho confiável do forno
    Mantém desempenho térmico consistente para resultados uniformes de tratamento térmico.
  • Suporte de engenharia personalizado
    A FH® fornece tubos totalmente personalizáveis para combinar com as dimensões do forno, tipo de combustível e requisitos de produção.
  • Aprovado por fabricantes industriais globais
    Os tubos radiantes FH® são usados pelas principais instalações de tratamento térmico e fabricação na Europa e na América do Norte.

Tabela de classificação de material

Aço resistente ao calor
/ GB DIN ASTM JIS Composição Química (%) Temperatura Máxima de Operação
C Si Mn Cr Não Nb/Cb Mo Outro
1 ZG40Cr27Ni4 1.4823 alta definição SCH11 0,30 - 0,50 ≤2,00 ≤1,00 24h00 - 28h00 4h00 - 6h00 - ≤0,50 - 1050 ℃
2 ZG40Cr22Ni10 1.4826 AF SCH12 0,30 - 0,50 1h00 - 2h50 ≤2,00 19h00 - 23h00 8h00 - 12h00 - ≤0,50 - 950°C
3 ZG30Cr28Ni10 - ELE SCH17 0,20 - 0,50 ≤2,00 ≤2,00 26h00 - 30h00 8h00 - 11h00 - - - 1050 ℃
4 ZG40Cr25Ni12 1.4837 AH SCH13 0,30 - 0,50 1h00 - 2h50 ≤2,00 24h00 - 27h00 11h00 - 14h00 - ≤0,50 - 1050 ℃
5 ZG30Cr28Ni16 - OI SCH18 0,20 - 0,50 ≤2,00 ≤2,00 26h00 - 30h00 14h00 - 18h00 - - - 1100°C
6 ZG40Cr25Ni20Si2 1.4848 Hong Kong SCH21 0,30 - 0,50 ≤1,75 ≤1,50 23h00 - 27h00 19h00 - 22h00 - ≤0,50 - 1100°C
7 ZG30Cr20Ni25 - HN SCH19 0,20 - 0,50 ≤2,00 ≤2,00 19h00 - 23h00 23h00 - 27h00 - - - 1100°C
8 ZG40Cr19Ni39 1.4865 UH SCH20 0,35 - 0,75 ≤2,50 ≤2,00 17h00 - 21h00 37h00 - 41h00 - - - 1020 ℃
9 ZG40Cr15Ni35 1.4806 HT SCH15 0,35 - 0,70 ≤2,00 ≤2,00 15h00 - 19h00 33h00 - 37h00 - ≤0,50 - 1000 ℃
10 ZG40Cr25Ni35Nb 1.4852 HPCb SCH24Nb 0,30 - 0,50 ≤2,00 ≤2,00 24h00 - 28h00 33h00 - 37h00 0,80 - 1,80 ≤0,50 - 1100°C
11 ZG40Cr19Ni39Nb 1.4849 - - 0,30 - 0,50 1h00 - 2h50 ≤2,00 18h00 - 21h00 36h00 - 39h00 1,20-1,80 ≤0,50 - 1100°C
12 ZG40Cr24Ni24Nb 1.4855 - - 0,30 - 0,50 1h00 - 2h50 ≤2,00 23h00 - 25h00 23h00 - 25h00 0,80 - 1,80 ≤0,50 - 1050 ℃
13 ZG40Cr25Ni35 1.4857 HP SCH24 0,35 - 0,50 1h00 - 2h50 ≤2,00 24h00 - 28h00 33h00 - 37h00 - ≤0,50 - 1100°C
14 ZG1Cr20Ni32Nb 1.4859 - - 0,06 - 0,15 0,50 - 1,50 ≤2,00 19h00 - 21h00 31h00 - 33h00 0,50 - 1,50 ≤0,50 - 1050 ℃
15 ZG45Cr12Ni60 - Hardware - 0,35 - 0,75 ≤2,00 ≤2,00 10h00 - 14h00 58h00 - 62h00 - - - 1100°C
16 ZG45Cr18Ni66 - HX - 0,35 - 0,75 ≤2,00 ≤2,00 15h00 - 19h00 64h00 - 68h00 - - - 1100°C
17 ZG1Cr28Co50 2.4778 - - 0,05 - 0,25 0,50 - 1,00 ≤1,50 27h00 - 30h00 ≤1,00 ≤0,50 ≤0,50 Co:48,0 - 52,0 1200 ℃
18 ZG30Cr28Co50Nb 2.4779 - - 0,25 - 0,35 0,50 - 1,50 0,50 - 1,50 27h00 - 29h00 - 1,50 - 2,50 ≤0,50 Co:48,0 - 52,0 1200 ℃
19 ZG40Cr28Ni48W5 2.4879 - SCH42 0,35 - 0,55 1h00 - 2h00 ≤1,50 27h00 - 30h00 47h00 - 50h00 - ≤0,50 W:4,0 - 5,5 1200 ℃

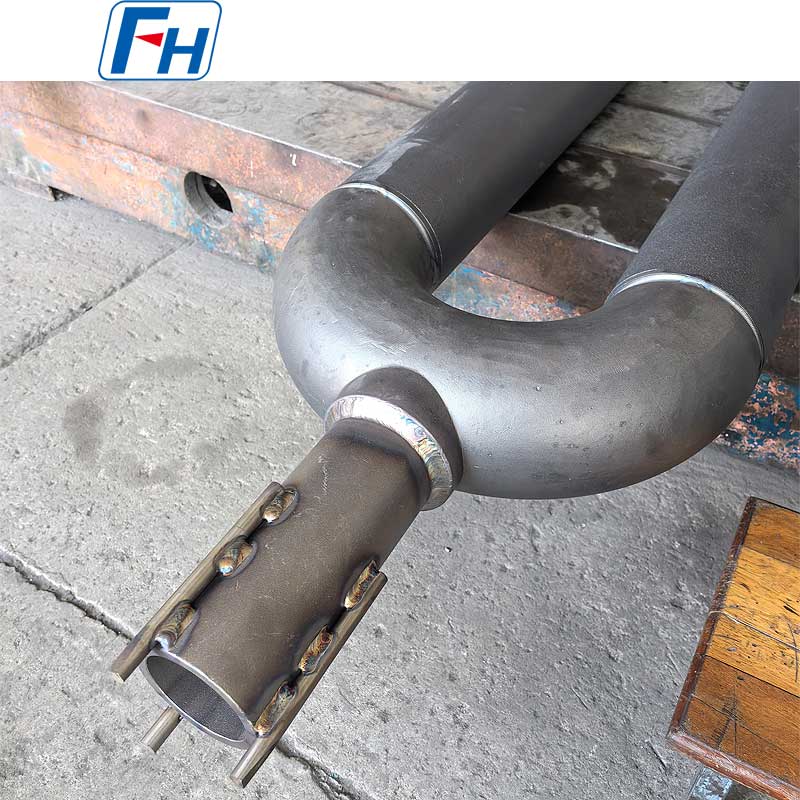

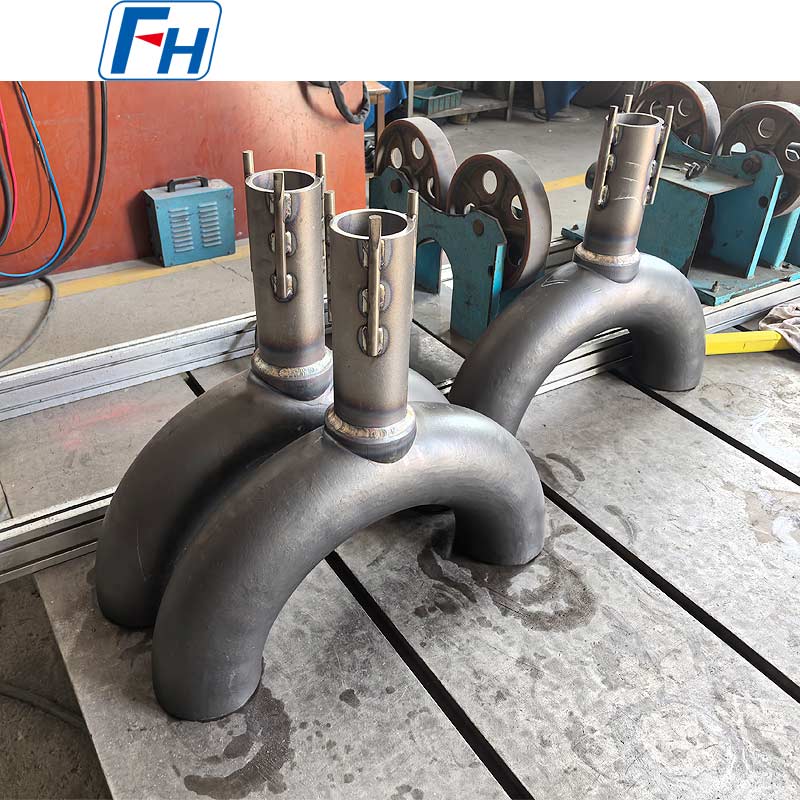

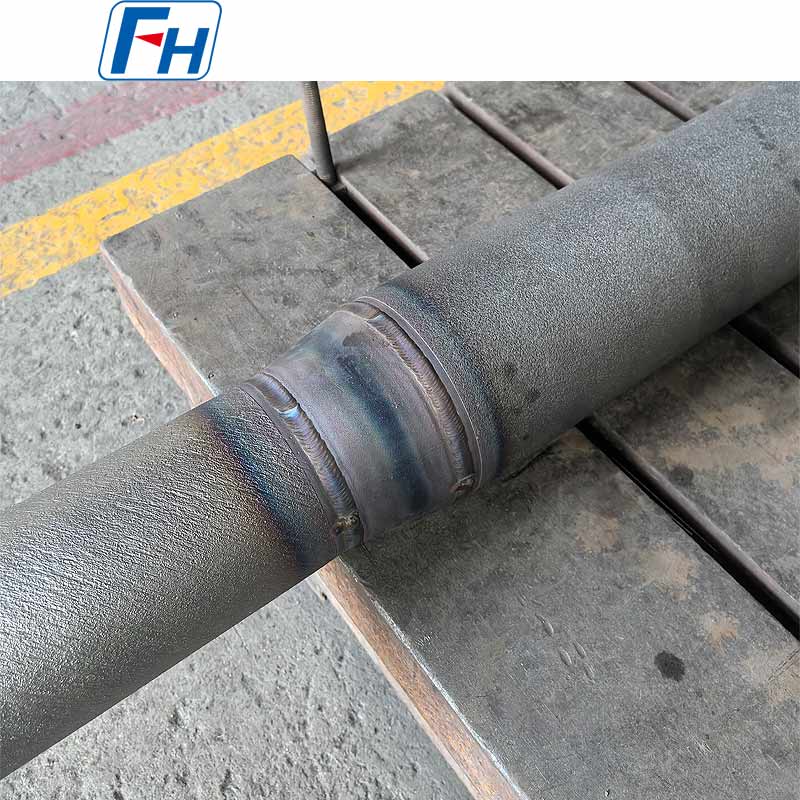

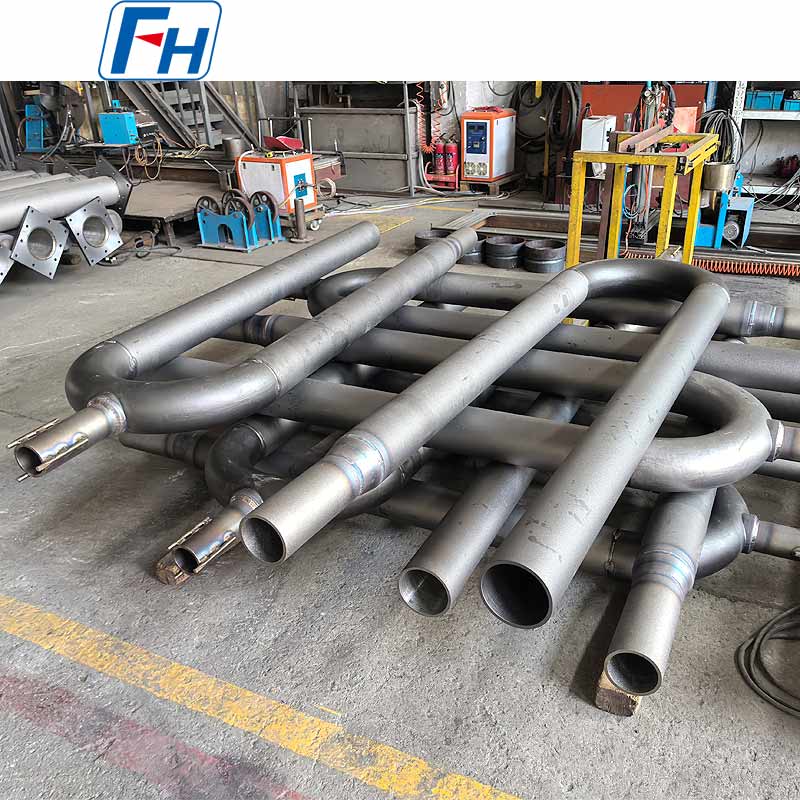

Fotos genuínas de tubos radiantes FH®

Perguntas frequentes

P: Para quais tipos de forno os tubos radiantes FH® são adequados?
R: Os tubos radiantes FH® são amplamente utilizados em fornos a gás, contínuos, em lote, de recozimento e de tratamento térmico.

P: Quais materiais estão disponíveis para os tubos radiantes FH®?
R: Oferecemos opções de liga de aço resistente ao calor e superliga à base de cobalto HR25 para diferentes ambientes e temperaturas de forno.

P:  Qual é a temperatura operacional máxima?
R: Os tubos radiantes FH® normalmente podem operar continuamente em temperaturas de até 1200°C.

P: A FH® pode fabricar tubos radiantes personalizados?
R: Sim. Fornecemos diâmetros, comprimentos, espessuras de parede e designs de tubos personalizados com base nas especificações do seu forno.

P: Quais são as vantagens dos tubos radiantes FH®?
R: Os tubos radiantes FH® oferecem excelente eficiência de transferência de calor, resistência à oxidação, longa vida útil e desempenho confiável em altas temperaturas.

[#entrada#]
Produtos Relacionados
SOBRE NÓS
Qualidade é a nossa principal competitividade
Wuxi Junteng Fanghu Alloy Technology Co., Ltd.
Since 2006, we have been dedicated to designing and manufacturing alloy steel components. We are OEM Prolongue a vida útil do forno com tubos radiantes de alto desempenho | FH® Suppliers and Prolongue a vida útil do forno com tubos radiantes de alto desempenho | FH® Factory.
Nossos principais produtos incluem acessórios para tratamento térmico, tubos radiantes, rolos de fornos, pás de ventiladores, trilhos de fornos, rodas e diversas outras peças de liga para fornos. Oferecemos assistência técnica para personalizar ou otimizar seus equipamentos de tratamento térmico, ajudando nossos clientes a descobrir soluções econômicas para aumentar a eficiência de suas operações de tratamento térmico.
Ver mais
Wuxi Junteng Fanghu Alloy Technology Co., Ltd.
  • 0

    Estabelecido em

  • 0+

    Países Exportadores

  • 0Toneladas

    Capacidade de Produção Mensal

  • 0+

    Funcionários

Certificado de Honra
  • Fornecedor Destaque 2015
  • Fornecedor Destaque 2016
  • Fornecedor Destaque 2017
  • Fornecedor Destaque 2018
  • Associação da Indústria de Tratamento Térmico da China
  • Formulário de Registro de Comércio Exterior
  • 1
  • 4
  • 3
Notícias
Tubos Radiantes Industry knowledge

Quais as principais vantagens dos Tubos Radiantes para Fornos Industriais | FH® em fornos de tratamento térmico de alta temperatura (800-1200°C)?

1. Resistência a altas temperaturas e choque térmico

Utilizando um processo de fundição centrífuga, Tubos Radiantes para Fornos Industriais | FH® possuem espessura de parede uniforme (tolerância de espessura ≤0,2mm), mantendo a integridade estrutural em ambientes operacionais de 800-1200°C e

reduzindo significativamente o risco de fissuras causadas pelo estresse térmico.

2. Alta eficiência térmica

O design de parede fina (até 4,76 mm) aumenta significativamente a área de radiação de calor, melhorando a eficiência da transferência de calor, permitindo o rápido aumento da temperatura do forno e a manutenção estável da temperatura, além de reduzir o consumo de energia.

3. Excelentes propriedades mecânicas

A microestrutura densa obtida através da fundição centrífuga proporciona aos tubos excelente resistência à tração e compressão, permitindo-lhes suportar ciclos de alta temperatura de longo prazo sem deformação.

4. Personalização

Dependendo do tipo de forno (forno de cementação, forno contínuo, forno industrial), espessura da parede, material (liga de aço, aço inoxidável resistente à corrosão) e diâmetro do tubo podem ser ajustados de forma flexível para atender clientes específicos

requisitos do processo. Palavras-chave: Tubos Radiantes para Fornos Industriais | FH®, Wuxi Junteng Fanghu Alloy Technology Co., Ltd.

Quais são os sintomas comuns de falha do tubo radiante (rachaduras, vazamentos, diminuição da eficiência térmica) e etapas rápidas de solução de problemas?

1. Rachaduras

Sintomas: Pequenas fissuras ou fraturas óbvias aparecem na parede do tubo, acompanhadas por temperaturas locais anormalmente elevadas.

Solução de problemas: Use inspeção por partículas magnéticas ou testes ultrassônicos para localizar rachaduras; verifique a pressão uniforme da água de resfriamento e elimine o estresse térmico causado pelo superaquecimento local.

2. Vazamentos

Sintomas: Vazamento do meio (como óleo de aquecimento ou nitrogênio) dentro do tubo, resultando em manchas de óleo ou sons de vazamento de gás.

Solução de problemas: Primeiro, faça um teste de pressão da água (todos os nossos produtos passam por esse teste antes do envio) para confirmar possíveis vazamentos; em seguida, use o teste de penetrante de hélio para localizar pequenos vazamentos.

3. Diminuição da eficiência térmica

Sintomas: Tempo prolongado de aquecimento do forno, aumento do consumo de energia e temperatura superficial irregular. Solução de problemas: Verifique a parede do tubo quanto a incrustações causadas por corrosão ou depósitos, que possam obstruir a radiação

superfície. Use um termovisor infravermelho para localizar rapidamente áreas com temperatura anormal. Desmonte o interior do tubo para inspeção e limpeza ou substituição, se necessário.

4. Processo rápido de solução de problemas

Etapa 1: inspecione visualmente o exterior e observe quaisquer anormalidades.

Passo 2: Realize um teste de pressão de água ou ar para confirmar vazamentos.

Etapa 3: Use END (partícula magnética ou ultrassônica) para localizar rachaduras ou defeitos.

Etapa 4: Use um termovisor infravermelho ou sensor de temperatura para avaliar a distribuição de calor e determinar se há algum problema de eficiência térmica.

Através desta solução sistemática de problemas, os problemas podem ser localizados e os reparos ou substituições implementados o mais rápido possível, minimizando as perdas por tempo de inatividade.

Quais são os modelos e especificações comuns de Tubos Radiantes para Fornos Industriais | FH® oferecido por Wuxi Junteng Fanghu Alloy Technology Co., Ltd.?

Os diâmetros dos tubos variam de 50 mm a 1000 mm.

Adequado para uma gama completa de equipamentos de tratamento térmico, desde pequenos fornos de laboratório até grandes fornos industriais.

Disponível em comprimentos de até 5,5m.

O design de tubo longo facilita a instalação única, reduz emendas no local e melhora a vedação e a confiabilidade geral.

Faixa de espessura de parede: 4,76 mm – 30 mm (personalizável mediante solicitação).

Os produtos de parede fina oferecem maior eficiência de radiação térmica, enquanto os produtos de parede mais espessa proporcionam um suporte mecânico mais forte.

Materiais

Aços-liga de alta temperatura (como 1.2367 e 1.2369)

Aço inoxidável (304 e 316L)

Ligas especiais resistentes à corrosão (para as indústrias química e petrolífera)

Opções de personalização

Estão disponíveis seções transversais de tubo em formato de U, formato de W e redondo.

Os tratamentos de superfície incluem jato de areia, polimento e revestimento (cerâmica de alta temperatura).

Serviços de inspeção: Testes hidrostáticos pré-embarque, inspeção de partículas magnéticas e testes ultrassônicos estão disponíveis para atender a diversos requisitos de qualidade do cliente.
