Pás de ventilador soldadas FH® 310s para fornos de alta temperatura

Pás e impulsores soldados do ventilador FH® | Circulação de forno de alta temperatura

Principais benefícios

• Soldagem a laser de precisão
  Processoo de soldagem TIG a laser híbrido – entrada mínima de calor, penetração total e costuras sem respingos que resistem à trinca por fadiga térmica.
• Resistência a altas temperaturas
  Fabricado em ligas resistentes ao calor – mantém a geometria da lâmina e a integridade estrutural em temperaturas de operação do forno de até 1150ºC.
• Balanceamento Dinâmico
  Cada impulsor é balanceado dinamicamente antes do envio (ISO 1940 G6.3 ou melhor) – reduz a vibração, prolonga a vida útil do rolamento e garante uma operação silenciosa.
• Perfis de lâmina personalizados
  Fluxo radial, curvado para trás, curvado para frente ou axial – projetado para seus requisitos específicos de fluxo de ar e pressão.
• Construção Robusta
  Fixações reforçadas da lâmina ao cubo e soldas com alívio de tensão – suportam ciclos térmicos e altas forças centrífugas.



Especificações Técnicas

Por que escolher as pás soldadas do ventilador FH®?
1. O papel crítico dos ventiladores de circulação
Nos fornos de tratamento térmico, os ventiladores de circulação são o centro da uniformidade da temperatura. Pás do ventilador mal fabricadas:

• Crie vibração que danifica rolamentos e suportes do motor
• Gerar fluxo de ar irregular – variações de temperatura na carga
• Rachadura nas soldas – possível falha catastrófica
• Deformar à temperatura – eficiência reduzida e aumento do consumo de energia

Os impulsores soldados FH® resolvem estes problemas.

2. Guia de seleção de materiais

3. Processo de Fabricação

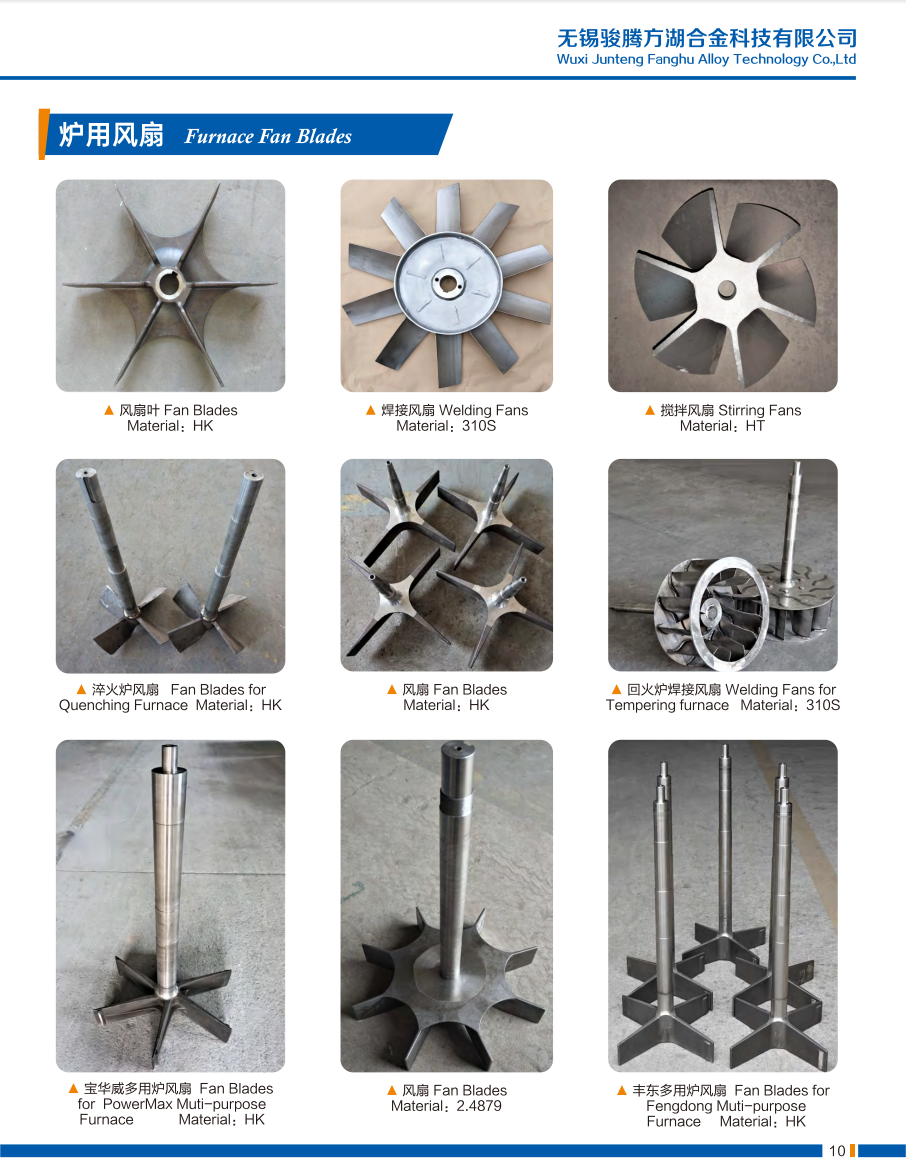

Tipos de lâmina disponíveis

Aplicativos
Tipos de forno:

• Ventiladores de circulação no telhado do forno tipo caixa
• Ventiladores de recirculação de fornos de poço
• Ventiladores de fundo de carro
• Circulação do forno de sino
• Ventiladores de fluxo cruzado de forno contínuo
• Circulação do forno de têmpera
• Ventiladores de forno de recozimento
• Ventiladores de forno de sinterização
• Circulação do forno de secagem

Indústrias:

• Oficinas de tratamento térmico
• Fabricação de peças automotivas
• Tratamento térmico aeroespacial
• Forjamento e fundição
• Processamento de aço e alumínio
• Fornos de cerâmica e vidro
• Fornos de processamento químico

Tabela de classificação de material:

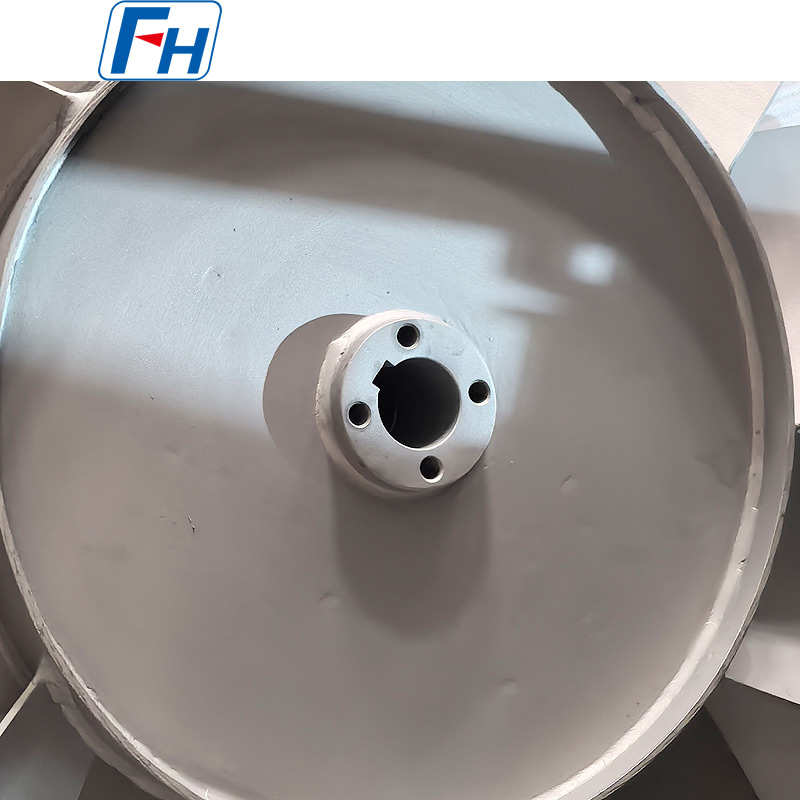

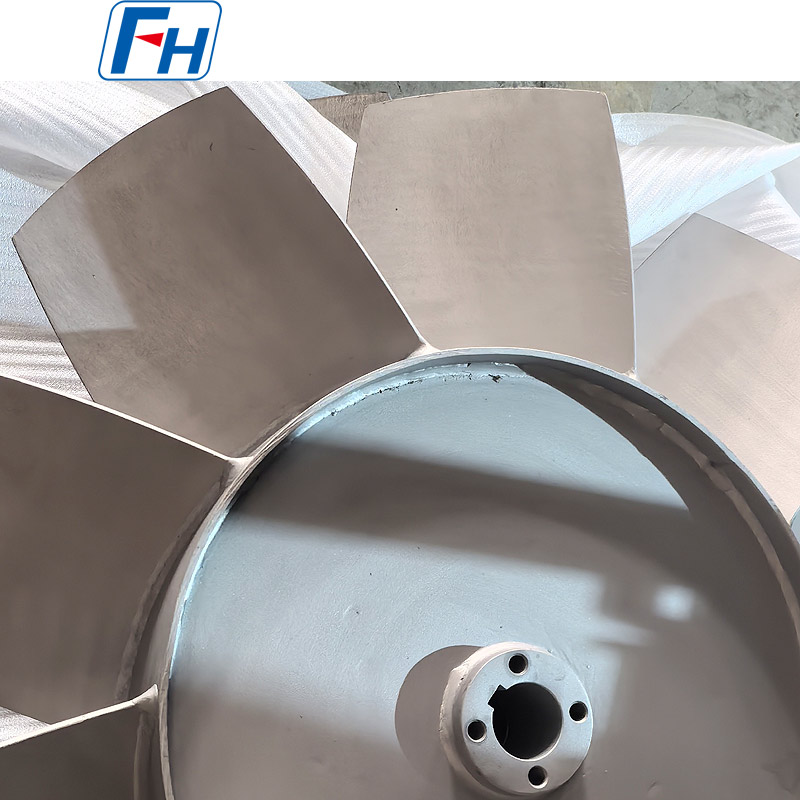

Fotos genuínas de pás de ventilador soldadas FH®

Processo de pedido
1. Forneça:

• Desenho ou dimensões do ventilador existente (diâmetro, tamanho do eixo, tipo de lâmina)
• Temperatura operacional e atmosfera
• Potência do motor e RPM
• Grau de material desejado (ou deixe-nos recomendar)
• Grau de balanceamento necessário (padrão G6.3, G2.5 opcional)

2. A FH® propõe:

• Recomendação de material com base em suas condições
• Otimização do perfil da lâmina para eficiência
• Desenho CAD para aprovação
• Preço e prazo de entrega

3. Produção: 10–25 dias úteis

4. A entrega inclui:

• Relatório de balanceamento dinâmico
• Certificado de teste de material (MTC)
• Relatório de inspeção dimensional
• Guia de instalação e cuidados

Perguntas frequentes:

Q1: Quanto tempo duram as pás do ventilador soldadas FH®?
R: A vida útil depende da temperatura e da atmosfera. Expectativas típicas: 310S a ≤700°C: 5–10 anos; 1,4849 a 950°C: 2–5 anos; Inconel a 1050°C: 1–3 anos. Recomenda-se inspeção regular a cada 6–12 meses.

Q2: Que material você recomenda para meu forno?
A: Para têmpera ≤700°C: 310S. Para cementação a 950°C: 1,4849. Para atmosferas >1000°C ou agressivas: Inconel 600/625. A FH® fornece recomendações gratuitas de materiais com base em suas condições específicas.

P3: Por que o balanceamento dinâmico é importante?
R: Pás de ventilador desequilibradas causam desgaste nos rolamentos, vibração do forno, ruído, eficiência reduzida e risco de rachaduras. A FH® equilibra cada conjunto de acordo com o mínimo ISO 1940 G6.3 (G2.5 disponível) e inclui um relatório de balanceamento.

P4: Você pode reparar ou fazer engenharia reversa nas pás do ventilador existentes?
R: Sim. Para reparação: podemos soldar novamente fissuras ou substituir lâminas danificadas. Para engenharia reversa: envie-nos suas lâminas ou desenhos desgastados – mediremos, melhoraremos o material, se possível, e produziremos uma substituição direta.

Q5: Qual é a sua garantia?
R: 12 meses contra defeitos de fabricação (trincas de solda, falhas de material, problemas de balanceamento). Desgaste normal, fadiga térmica e corrosão não são cobertos – mas a FH® recomendará o material certo para suas condições para maximizar a vida útil.
