Fabricante de pás de ventilador de liga de cobalto 6
A Liga FH® fabrica pás de ventilador e impulsores personalizados em liga de cobalto 6 para equipamentos industriais que operam sob condições de desgaste, corrosão e temperatura elevada.

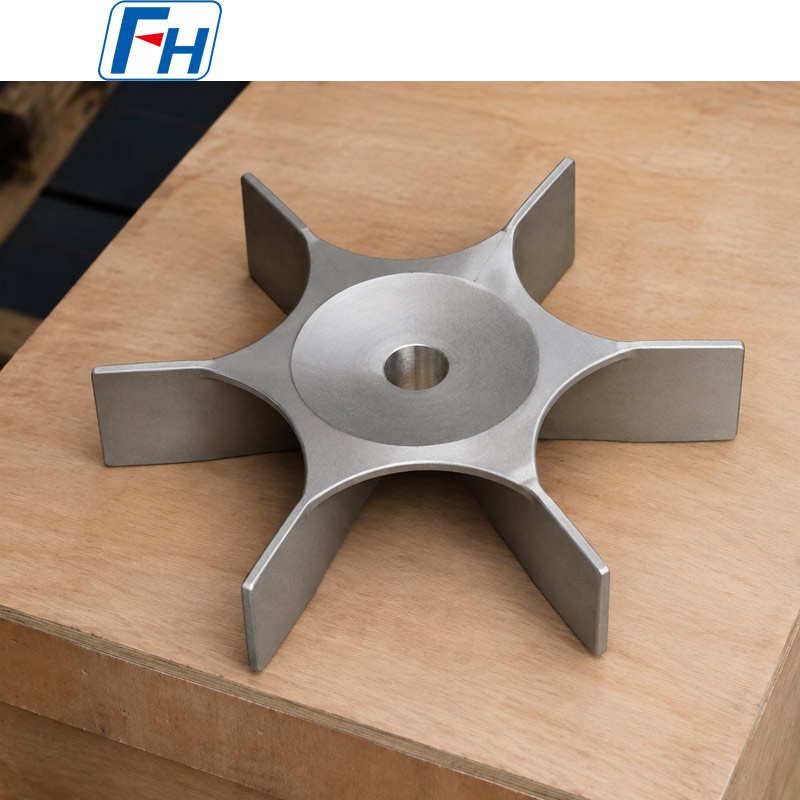

O componente de seis lâminas mostrado é produzido com um cubo central integrado e raízes de lâmina reforçadas. Sua geometria complexa pode ser fabricada por fundição de precisão, seguida de usinagem do furo e de outras superfícies críticas de conexão.
Cada pá do ventilador pode ser personalizada de acordo com o desenho do cliente, ambiente operacional, tolerâncias dimensionais e requisitos de inspeção.

Especificações do produto

Dimensões, tolerâncias, composição química e critérios de aceitação são confirmados de acordo com desenho aprovado pelo cliente e especificação do material.

Tabela de classificação de material:

Por que usar Cobalt Alloy 6 para pás de ventilador?
Cobalt Alloy 6 pertence a uma família de ligas à base de cobalto contendo cromo, tungstênio e carbono. Esta família de ligas é reconhecida pela resistência ao desgaste mecânico, incluindo desempenho em temperaturas elevadas, juntamente com resistência útil à corrosão.
Essas características tornam o Cobalt Alloy 6 adequado para pás de ventiladores, impulsores e componentes rotativos expostos a combinações de fricção, erosão de partículas, meios corrosivos e ciclos térmicos.
Resistência ao desgaste
A matriz de liga de cobalto-cromo e as fases de metal duro ajudam a resistir ao desgaste superficial em ambientes operacionais exigentes.
Desempenho em temperaturas elevadas
O material pode reter um desempenho útil contra o desgaste sob condições de temperatura elevada, onde os aços convencionais podem amolecer ou sofrer danos superficiais acelerados.
Resistência à corrosão
Sua composição contendo cromo proporciona resistência à corrosão em muitos ambientes industriais, embora a adequação final do material deva ser avaliada em relação ao meio operacional real.
Resistência ao contato metálico
A liga de cobalto 6 é frequentemente considerada para componentes expostos a contato deslizante, fricção ou interação intermitente de metal com metal.
Capacidade de fundição complexa
A fundição de precisão permite que lâminas integradas, transições reforçadas e cubos centrais sejam produzidos como um único componente, reduzindo a necessidade de múltiplas juntas soldadas.

Recursos de design da lâmina do ventilador
O produto mostrado incorpora:

• Seis lâminas radiais integradas

• Cubo usinado central

• Transições reforçadas entre lâmina e cubo

• Seções de suporte curvas entre as lâminas

• Arranjo uniforme da lâmina

• Altura e ângulo da lâmina personalizáveis

• Furo do eixo usinável

• Construção fundida em peça única


A quantidade de lâminas, perfil, passo, espessura, diâmetro do cubo e dimensões do furo podem ser modificados de acordo com o projeto do equipamento do cliente.

Aplicações Típicas
As pás e impulsores do ventilador Cobalt Alloy 6 podem ser usados em:

• Sistemas de circulação de fornos industriais

• Equipamento de manuseio de gás de alta temperatura

• Máquinas de processamento químico

• Equipamento de mistura e agitação

• Ambientes de processo corrosivos

• Conjuntos rotativos resistentes ao desgaste

• Bombas e válvulas especializadas

• Equipamento de processamento térmico

• Máquinas petroquímicas

• Sistemas de acionamento industriais personalizados


Os requisitos de temperatura operacional, velocidade, meio, carga do eixo e equilíbrio devem ser fornecidos antes da confirmação do material e do processo.

Processo de fundição de precisão
Uma rota de fabricação típica inclui:

1. Revisão de desenho e capacidade de fabricação

2. Produção de ferramentas e padrões de cera

3. Montagem de padrão de cera

4. Preparação de casca refratária

5. Desparafinação e pré-aquecimento da casca

6. Derretimento e vazamento de liga de cobalto

7. Resfriamento e solidificação controlados

8. Remoção de casca e limpeza de fundição

9. Remoção do sistema de portas

10. Desbaste e acabamento superficial

11. Usinagem de furo de cubo

12. Inspeção dimensional e de superfície

13. Marcação final e embalagem para exportação


Tratamento térmico, balanceamento e testes adicionais podem ser realizados quando especificado pelo cliente.

Opções de fabricação personalizada
FH® Alloy pode personalizar os seguintes recursos:

• Diâmetro total do impulsor

• Número de lâminas

• Altura e espessura da lâmina

• Ângulo e orientação da lâmina

• Diâmetro externo do cubo

• Diâmetro do furo do eixo

• Chaveta ou ranhura interna

• Estrutura de montagem

• Tolerâncias de usinagem

• Rugosidade superficial

• Condição de fundição

• Nível de inspeção


A produção pode ser baseada em desenho 2D, modelo 3D, amostra ou especificação técnica do cliente.

Inspeção e Controle de Qualidade
Os serviços de inspeção disponíveis incluem:

• Análise de composição química

• Identificação Positiva de Material

• Inspeção dimensional

• Inspeção visual

• Teste de corante penetrante
• Teste de dureza

• Inspeção de rugosidade superficial

• Inspeção de furo usinado

• Balanceamento estático ou dinâmico quando necessário

• Inspeção de terceiros


Por que escolher a liga FH®?

Fundição de liga de cobalto personalizada
A FH® Alloy produz componentes de liga de cobalto com formato especial de acordo com os desenhos do cliente, em vez de limitar o fornecimento a produtos de catálogo padrão.
Fundição e Usinagem Integradas
Fundição, retificação e usinagem podem ser coordenadas através de uma rota de produção, ajudando a manter a consistência dimensional entre as lâminas e o cubo central.
Suporte para geometria complexa
A fundição de peça única é adequada para pás de ventiladores e impulsores com transições curvas, raízes de pás reforçadas e estruturas difíceis de fabricar.
Suporte a projetos de exportação
Os produtos podem ser fornecidos com marca de identificação, documentação de inspeção e embalagem reforçada em caixa de madeira para envio internacional.

Informações necessárias para cotação
Forneça:

• Desenho do produto ou modelo 3D

• Especificação de materiais

• Diâmetro total

• Quantidade de lâminas

• Dimensões da lâmina

• Dimensões do cubo e do furo

• Tolerâncias dimensionais

• Temperatura operacional

• Velocidade rotacional

• Meio operacional

• Requisitos de equilíbrio

• Requisitos de inspeção

• Quantidade necessária


Envie o desenho da pá do ventilador em liga de cobalto para a FH® Alloy para revisão técnica e cotação

Perguntas frequentes
Q1: Qual material é usado para esta pá do ventilador?
A designação de material recomendada é Cobalt Alloy 6, uma liga de cobalto-cromo-tungstênio selecionada para aplicações que exigem resistência ao desgaste, resistência à corrosão e desempenho em temperaturas elevadas.

Q2: A FH® Alloy pode fabricar a pá do ventilador de acordo com nosso desenho?
Sim. A FH® Alloy pode personalizar a quantidade de lâmina, perfil, ângulo, espessura, estrutura do cubo, furo do eixo e tolerâncias de usinagem de acordo com os desenhos do cliente.

Q3: A pá do ventilador é fundida como uma só peça?
O produto pode ser fabricado como uma peça única de fundição de precisão. Este projeto elimina múltiplas soldas entre a lâmina e o cubo e permite que transições reforçadas sejam incorporadas à peça fundida.

Q4: O furo central pode ser totalmente usinado?
Sim. O furo central pode ser fornecido em estado fundido, usinado em desbaste ou usinado em acabamento. Chavetas, ranhuras e outros recursos de conexão também podem ser usinados quando mostrados no desenho.

Q5: O balanceamento dinâmico pode ser realizado?
Sim. O balanceamento estático ou dinâmico pode ser organizado quando a velocidade operacional, o grau de balanceamento e os critérios de aceitação são especificados no pedido de compra.

Q6: Quais documentos de inspeção estão disponíveis?
A documentação disponível pode incluir o certificado do material, relatório de composição química, relatório dimensional, relatório de dureza, relatório de corante penetrante e outros registros de inspeção acordados.

Q7: O que é necessário para confirmação do material?
O cliente deve fornecer a composição química necessária, o padrão aplicável ou a especificação do material aprovado. A FH® Alloy fabricará e inspecionará o componente de acordo com os critérios de aceitação acordados.
