1.4852 + 310S Dispositivo de tratamento térmico de estrutura triangular | Liga FH®

1.4852 Dispositivo elétrico de tratamento térmico de estrutura triangular 310S

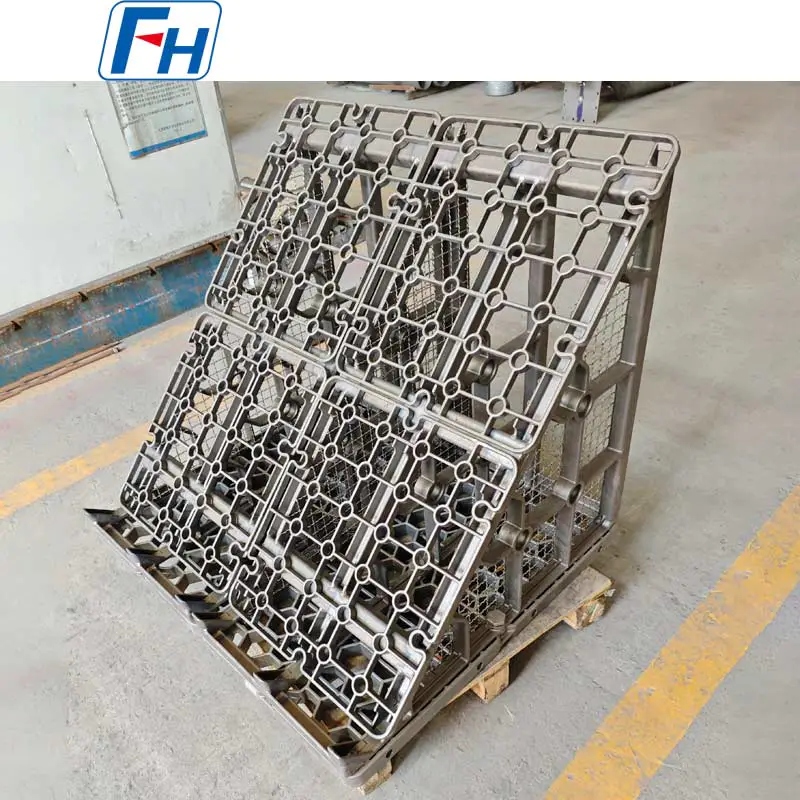

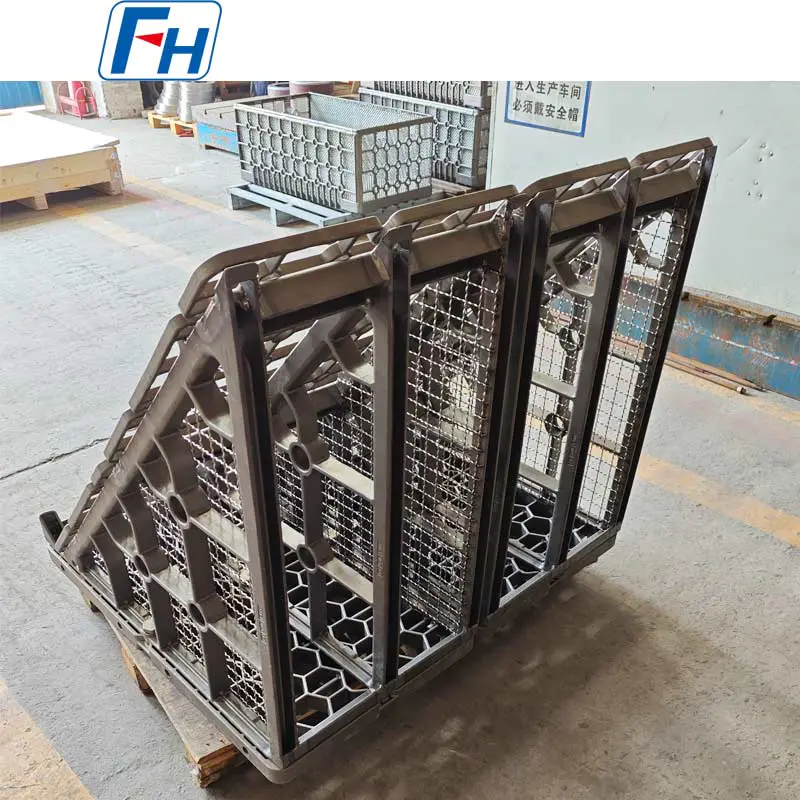

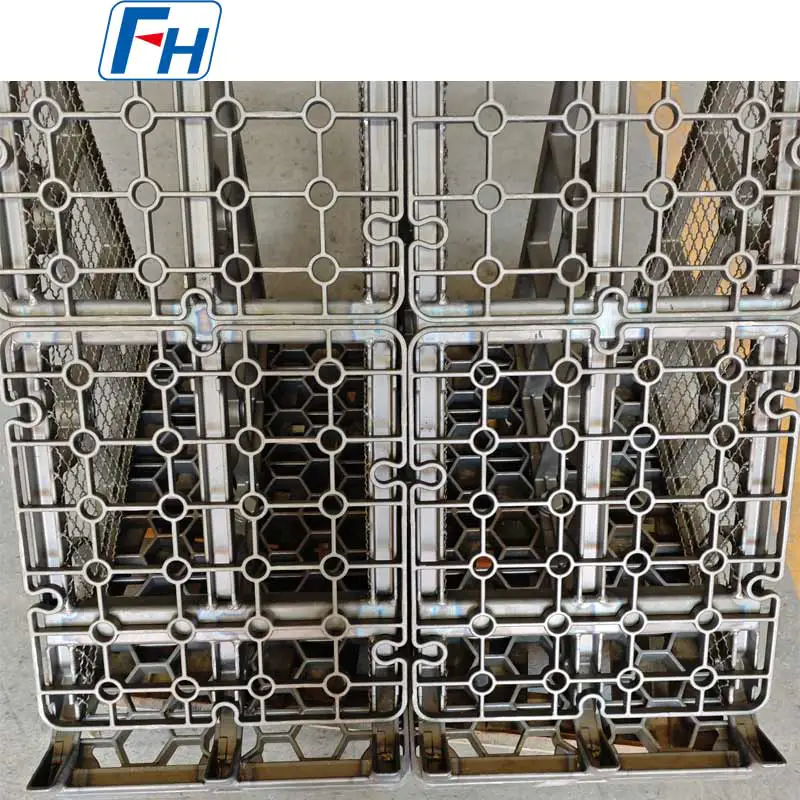

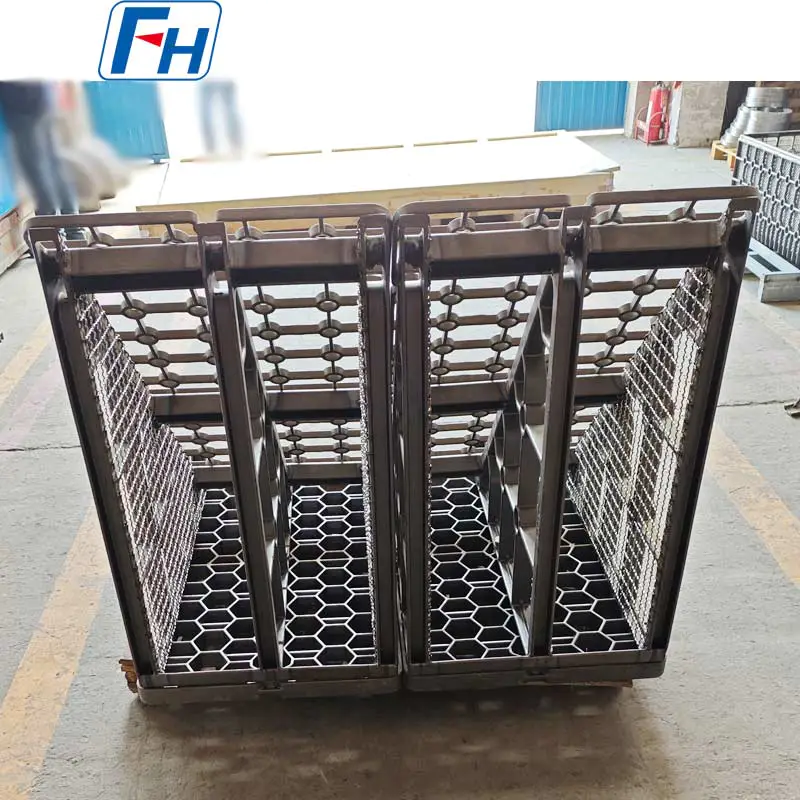

Dispositivo elétrico de forno personalizado de 1176 × 1000 × 1090 milímetros para tratamento térmico
A Liga FH® fabrica acessórios de tratamento térmico personalizados e ferramentas de forno de alta temperatura para aplicações de tratamento térmico industrial.
Este acessório de tratamento térmico personalizado com estrutura triangular é fabricado a partir de uma combinação de liga resistente ao calor 1.4852 e aço inoxidável 310S, com dimensões gerais de 1176 × 1000 × 1090 milímetros.
O acessório adota um projeto estrutural aberto com seções de suporte reforçadas, proporcionando posicionamento estável para peças de trabalho enquanto mantém espaço suficiente para circulação da atmosfera do forno e transferência de calor.
Sua configuração de estrutura triangular é projetada de acordo com a disposição da peça do cliente e os requisitos de carregamento do forno.
FH® Alloy pode personalizar o material, dimensões, posições de suporte, estrutura de carga e geometria geral do acessório de acordo com as condições operacionais reais.

Especificações do produto

Projeto de luminária de estrutura triangular
Ao contrário de uma cesta ou bandeja de tratamento térmico convencional, este produto utiliza uma configuração estrutural de estrutura triangular.
A geometria é desenvolvida em torno dos requisitos de carga específicos do cliente e fornece posições de suporte dedicadas para as peças que estão sendo tratadas termicamente.

O design de moldura triangular pode ajudar a alcançar:

• Posicionamento estável da peça

• Uso eficiente do espaço de fixação

• Espaçamento controlado entre peças de trabalho

• Boa rigidez estrutural

• Circulação de atmosfera de forno aberto

• Carga e descarga convenientes


O ângulo, o espaçamento do suporte e o layout estrutural podem ser redesenhados para diferentes componentes.

1.4852 Combinação de Materiais 310S
Este acessório de tratamento térmico utiliza 1.4852 e 310S em diferentes seções estruturais.
O uso de dois materiais permite que o projeto do acessório corresponda aos diferentes requisitos térmicos e estruturais dos componentes individuais.

1.4852 Liga Resistente ao Calor
1.4852 é comumente usado para acessórios de fornos de alta temperatura e componentes estruturais.
As características típicas relevantes para aplicações em fornos incluem:

• Boa resistência a altas temperaturas

• Boa resistência à oxidação
• Boa estabilidade dimensional

• Adequação para ciclos de aquecimento repetidos

• Bom desempenho em ambientes de fornos industriais


Aço inoxidável 310S
O 310S é amplamente utilizado para componentes fabricados resistentes ao calor devido à sua combinação de:

• Resistência à oxidação em alta temperatura

• Boa soldabilidade

• Bom desempenho de fabricação

• Adequação para componentes estruturais de fornos


A seleção do material deve sempre ser baseada no ambiente operacional completo, e não apenas na temperatura.

Estrutura Aberta para Circulação de Calor e Atmosfera
Os dispositivos de tratamento térmico devem suportar as peças de trabalho sem bloquear desnecessariamente a atmosfera do forno ou a transferência de calor.
Este acessório utiliza, portanto, uma estrutura de estrutura aberta com grandes áreas de fluxo livre entre as seções estruturais.

O design pode ajudar a fornecer:

• Melhor circulação da atmosfera do forno

• Exposição mais uniforme das peças de trabalho

• Transferência de calor eficiente

• Fluxo de mídia de resfriamento aprimorado

• Massa de fixação desnecessária reduzida


Para diferentes peças de trabalho, o FH® Alloy pode ajustar a densidade do suporte e a disposição da abertura.

Estrutura Reforçada para Serviços em Altas Temperaturas
As instalações de tratamento térmico industrial operam sob repetidos esforços térmicos e mecânicos.

Durante o serviço, o aparelho pode apresentar:

• Expansão térmica

• Contração térmica

• Fluência em alta temperatura

• Oxidação

• Carregamento mecânico

• Fadiga térmica

• Mudança dimensional de longo prazo


Por esta razão, o projeto do acessório deve considerar tanto a resistência a altas temperaturas quanto a estabilidade estrutural.
As seções reforçadas deste acessório de estrutura triangular são dispostas para suportar as peças carregadas, mantendo espaço aberto suficiente ao redor das peças de trabalho.

Projetado em torno da peça de trabalho
Um acessório de tratamento térmico personalizado não deve ser projetado apenas de acordo com as dimensões do forno.
As peças reais são igualmente importantes.

A FH® Alloy pode projetar suportes de fixação de acordo com:

• Formato da peça

• Diâmetro da peça

• Comprimento da peça

• Peso individual da peça

• Número de peças por acessório

• Orientação necessária

• Espaçamento necessário

• Método de carga e descarga


Isto permite que a estrutura do acessório corresponda ao processo de produção real, em vez de usar um design genérico de cesta.

Aplicações adequadas de tratamento térmico
Este tipo de acessório de tratamento térmico personalizado pode ser projetado para processar:

• Engrenagens

• Eixos

• Anéis

• Mangas

• Buchas

• Componentes automotivos

• Peças de transmissão

• Componentes forjados

• Peças mecânicas

• Outros componentes metálicos de precisão


O layout do suporte pode ser modificado para diferentes geometrias de componentes.

Aplicações em Fornos
Acessórios personalizados para tratamento térmico de estrutura triangular podem ser desenvolvidos para diferentes sistemas de fornos industriais, incluindo

• Fornos de carburação

• Fornos atmosféricos

• Fornos de endurecimento

• Fornos de recozimento

• Fornos de tratamento térmico em lote

• Sistemas de forno contínuo

• Outros equipamentos de processamento térmico industrial


Para aplicações de cementação e outras aplicações em atmosfera controlada, a estrutura do acessório deve ser avaliada juntamente com a temperatura, atmosfera, tempo de ciclo, carga e método de resfriamento.

Fabricação de acessórios de tratamento térmico personalizados
FH® Alloy oferece suporte tanto ao desenvolvimento de novos acessórios quanto à fabricação de acessórios de reposição.

Os clientes podem fornecer:

• Desenhos 2D

• Modelos 3D

• Amostras de acessórios existentes

• Fotos de luminárias usadas

• Dimensões do forno

• Informações da peça de trabalho

• Condições operacionais


Podemos personalizar:

• Dimensões gerais do acessório

• Geometria estrutural

• Grau do material

• Combinação de materiais

• Posições de apoio

• Estrutura de reforço

• Espaçamento entre peças

• Carregando configuração

• Posições de elevação

• Localizando recursos


Projeto de luminária com base nas condições operacionais
Para um novo acessório de tratamento térmico personalizado, recomendamos fornecer as seguintes informações.

Condições do Forno

• Tipo de forno

• Dimensões da câmara do forno

• Temperatura de trabalho

• Temperatura máxima

• Atmosfera do forno

• Ciclo de aquecimento

• Método de resfriamento


Condições de carregamento

• Dimensões da peça

• Peso da peça

• Quantidade por luminária

• Peso total de carregamento

• Orientação da peça

• Método de carregamento


Informações de luminárias existentes

• Desenho existente

• Modelo 3D

• Fotos do equipamento

• Material atual

• Problemas existentes de deformação ou fissuração


Com base nessas informações, a FH® Alloy pode avaliar a combinação apropriada de material, estrutura e peso do acessório.

Processo de Fabricação
Um acessório de tratamento térmico de estrutura triangular personalizado pode envolver:
Revisão de requisitos → Projeto de fixação → Seleção de materiais → Fundição → Usinagem → Fabricação → Soldagem → Montagem → Inspeção dimensional → Inspeção final
Para um acessório grande medindo 1176 × 1000 × 1090 mm, o controle da geometria geral e da precisão da posição do suporte é particularmente importante.

Inspeção de Qualidade
Antes do envio, os principais itens de inspeção podem incluir:

• Dimensões gerais

• Geometria do acessório

• Precisão da posição de suporte

• Alinhamento estrutural

• Condição de solda

• Ajuste de montagem

• Condição da superfície

• Dimensões críticas de localização


Requisitos adicionais de inspeção podem ser fornecidos de acordo com as especificações do cliente.

Outros materiais disponíveis
Além do 1.4852 310S, a FH® Alloy fabrica acessórios para tratamento térmico a partir de várias ligas de alta temperatura, incluindo:

• 1.4848

• 1.4849

• 1.4852

• 310S

• Cr25Ni20

• Cr25Ni35

• UH

• HT

• HR9

• Ligas resistentes ao calor à base de níquel

• Outros materiais especificados pelo cliente


O material final deve ser selecionado de acordo com a temperatura real, atmosfera, processo de resfriamento e carga mecânica.

Por que escolher a liga FH®?
(FH® Alloy) é especializada em acessórios personalizados para tratamento térmico e componentes de fornos de alta temperatura.

Nossa linha de fabricação inclui:

• Dispositivos elétricos de tratamento térmico

• Cestos de Tratamento Térmico

• Bandejas de tratamento térmico

• Bandejas básicas

• Acessórios para fornos de poço

• Dispositivos de carregamento do forno

• Componentes personalizados resistentes ao calor


Podemos fabricar de acordo com os desenhos do cliente ou desenvolver um acessório de acordo com os requisitos reais do forno e da peça de trabalho.

Solicite um acessório de tratamento térmico personalizado
Procurando um acessório de forno substituto ou desenvolvendo uma nova solução de carregamento?
Envie para FH® Alloy o seu:
Tipo de forno de desenho Temperatura operacional Forno Atmosfera Método de resfriamento Dimensões da peça Peso de carga
Nossa equipe de engenharia pode avaliar as condições operacionais e fornecer uma solução personalizada de fixação para tratamento térmico.
FH® Alloy
Dispositivos elétricos de tratamento térmico personalizados e componentes de liga de alta temperatura

Perguntas frequentes
Q1: De que é feito este acessório de tratamento térmico?
Este acessório é fabricado a partir de uma combinação de liga resistente ao calor 1.4852 e aço inoxidável 310S.

Q2: Quais são as dimensões gerais?
As medidas do acessório:
1176 × 1000 × 1090 mm
Dimensões personalizadas estão disponíveis.

Q3: Por que é chamado de acessório de tratamento térmico de estrutura triangular?
O acessório utiliza um arranjo estrutural baseado na geometria de suporte triangular, em vez de uma configuração convencional de cesto ou bandeja. A estrutura é projetada de acordo com o suporte necessário da peça e a disposição de carregamento.

Q4: As posições de suporte podem ser personalizadas?
Sim. As posições de apoio, espaçamentos e geometria estrutural podem ser redesenhados de acordo com as peças do cliente.

Q5: Você pode fabricar de acordo com nosso acessório existente?
Sim. A FH® Alloy pode fabricar de acordo com desenhos, modelos 3D, amostras ou dimensões de acessórios existentes.

Q6: A FH® Alloy pode projetar um acessório se não tivermos um desenho?
Sim. Os clientes podem fornecer informações sobre o forno, condições operacionais, dimensões da peça e requisitos de carga. Podemos desenvolver uma estrutura de fixação adequada para confirmação.

Q7: Outros materiais podem ser usados?
Sim. Dependendo das condições de operação, materiais como 1.4848, 1.4849, 1.4852, 310S, Cr25Ni20, Cr25Ni35, HU, HT e HR9 podem ser considerados.
