Acessórios de tratamento térmico FH® HR8 para fornos tipo poço SECO/WARWICK

Marca: FH®

Certificação: ISO9001, ISO14001

Materiais: Aço resistente ao calor

Grau de material: HR8

Tamanho: φ2000x1750mm ou Personalizado de acordo com seus desenhos

Temperatura operacional: 1100°C

Quantidade mínima: 2 peças

Acessórios de tratamento térmico FH® - acessórios de tratamento térmico industrial personalizáveis e resistentes a altas temperaturas da Wuxi Junteng Fanghu Alloy Technology Co., Ltd., compatíveis com IPSEN, AICHELIN, AFC, SECO/WARWICK, SURFACE, INDUCTOTHERM, IVA SCHMETZ, ECM, ALD, MATTSA, FENGDONG, POWERMAX, CODERE, NABERTHERM, DOWA, CAN-ENG, SANYONG, TENOVA e outros fornos globais marcas.

Contate-nos
ANTV：FH® 2.4879 Cestos e acessórios de carregamento de tratamento térmico para fornos tipo poço AICHELIN
SEG：Acessórios para forno tipo poço de alta temperatura FH® | Bandejas e racks de liga de aço
  • Parâmetro
  • Contate-nos

Sistema de fixação de forno tipo poço FH® | Grade de cestos para empilhamento de bandeja base

Principais benefícios

  • Solução completa do sistema
    Grade superior dos cestos intermediários da bandeja base – projetada como um sistema integrado para empilhamento estável e fluxo ideal de gás.
  • Rolamento de carga pesada
    Estruturas reforçadas e pés de apoio distribuem o peso uniformemente – suportam pilhas altas de peças ou vários cestos sem flacidez central.
  • Circulação de Gás Otimizada
    Os pés elevados nos padrões de grade aberta da bandeja base permitem que o gás quente flua por todas as superfícies – aquecimento uniforme de baixo para cima.
  • Longa vida útil
    A fabricação de precisão e o design com alívio de tensão resistem à fadiga térmica, à fluência e ao ataque atmosférico sob condições normais de operação.
  • Configuração personalizada
    Circular ou retangular – adaptado com precisão às dimensões internas do seu forno. Opções segmentadas para grandes diâmetros.


Componentees do sistema

Component Função Recurso principal
Bandeja Base Fundação para toda a pilha Pés elevados para fluxo de gás, nervuras reforçadas para distribuição de carga
Empilhamento de cestos Segure e separe as peças Design de grade aberta, bordas suaves, interface empilhável
Grade superior Protege a camada superior Evita tombamento durante o manuseio, retenção de peso


Especificações Técnicas

Parâmetro Valor
Temperatura operacional. alcance 400°C – 1200°C (dependendo da seleção do material)
Componentes do sistema Grade superior dos cestos para empilhamento da bandeja base
Máx. carga total 500 – 2.000 kg (dependendo do projeto)
Forma Circular (padrão) ou retangular
Diâmetros padrão 600 mm, 800 mm, 1000 mm, 1200 mm (personalizado disponível)
Fabricação Soldagem de precisão ou fundição de precisão
Acabamento de superfície Como soldado / pré-oxidado / jateado
Seleção de material disponível com base na temperatura e atmosfera de operação


Por que escolher as luminárias para forno tipo poço FH®?
1. Projetado para desafios de forno tipo poço

Desafio Solução FH®
Pilhas pesadas (2–3 metros de altura) Costelas reforçadas design de alta resistência
Aquecimento irregular da camada inferior Pés elevados abrem padrões de grade
Instalação difícil de acesso superior Opções segmentadas para grandes diâmetros
Estresse do ciclo térmico Construção com cantos arredondados e alívio de tensão

2. A base de toda a sua carga
A bandeja base suporta tudo que está acima dela. Se ceder, rachar ou falhar, todo o lote fica comprometido – as peças podem tombar, os cestos podem emperrar e o aquecimento fica irregular. As bandejas base FH® são projetadas especificamente para esta função crítica.

3. Recursos de design importantes

Recurso Benefício
Costela inferior reforçada Evita a flacidez central sob cargas pesadas
Pés de apoio elevados Permite o fluxo de gás sob a camada inferior – aquecimento uniforme
Superfície superior lisa Base estável para empilhar cestos
Padrão de grade aberta Circulação máxima de gás, massa térmica mínima
Cantos arredondados (retangular) Reduz a concentração de estresse
Construção segmentada (grandes diâmetros) Fácil instalação através da abertura superior

4. Operação limpa

  • Superfície pré-oxidada ou jateada reduz a incrustação inicial
  • Acabamentos de solda suaves evitam danos às peças e aderência de incrustações
  • As peças saem mais limpas – reduz a limpeza pós-tratamento


Aplicativos

  • Fornos de cementação tipo poço/poço
  • Fornos de carbonitretação tipo poço
  • Fornos de recozimento tipo poço
  • Fornos de endurecimento tipo poço
  • Fornos de têmpera tipo poço (temperatura média-alta)
  • Fornos de nitretação a gás tipo poço
  • Peças: engrenagens grandes, eixos, anéis, matrizes, ferramentas, peças fundidas pesadas, tubos longos


Tabela de classificação de material:

Aço resistente ao calor
/ GB DIN ASTM JIS Composição Química (%) Temperatura Máxima de Operação
C Si Mn Cr Não Nb/Cb Mo Outro
1 ZG40Cr27Ni4 1.4823 alta definição SCH11 0,30 - 0,50 ≤2,00 ≤1,00 24h00 - 28h00 4h00 - 6h00 - ≤0,50 - 1050 ℃
2 ZG40Cr22Ni10 1.4826 AF SCH12 0,30 - 0,50 1h00 - 2h50 ≤2,00 19h00 - 23h00 8h00 - 12h00 - ≤0,50 - 950°C
3 ZG30Cr28Ni10 - ELE SCH17 0,20 - 0,50 ≤2,00 ≤2,00 26h00 - 30h00 8h00 - 11h00 - - - 1050 ℃
4 ZG40Cr25Ni12 1.4837 AH SCH13 0,30 - 0,50 1h00 - 2h50 ≤2,00 24h00 - 27h00 11h00 - 14h00 - ≤0,50 - 1050 ℃
5 ZG30Cr28Ni16 - OI SCH18 0,20 - 0,50 ≤2,00 ≤2,00 26h00 - 30h00 14h00 - 18h00 - - - 1100°C
6 ZG40Cr25Ni20Si2 1.4848 Hong Kong SCH21 0,30 - 0,50 ≤1,75 ≤1,50 23h00 - 27h00 19h00 - 22h00 - ≤0,50 - 1100°C
7 ZG30Cr20Ni25 - HN SCH19 0,20 - 0,50 ≤2,00 ≤2,00 19h00 - 23h00 23h00 - 27h00 - - - 1100°C
8 ZG40Cr19Ni39 1.4865 UH SCH20 0,35 - 0,75 ≤2,50 ≤2,00 17h00 - 21h00 37h00 - 41h00 - - - 1020 ℃
9 ZG40Cr15Ni35 1.4806 HT SCH15 0,35 - 0,70 ≤2,00 ≤2,00 15h00 - 19h00 33h00 - 37h00 - ≤0,50 - 1000 ℃
10 ZG40Cr25Ni35Nb 1.4852 HPCb SCH24Nb 0,30 - 0,50 ≤2,00 ≤2,00 24h00 - 28h00 33h00 - 37h00 0,80 - 1,80 ≤0,50 - 1100°C
11 ZG40Cr19Ni39Nb 1.4849 - - 0,30 - 0,50 1h00 - 2h50 ≤2,00 18h00 - 21h00 36h00 - 39h00 1,20-1,80 ≤0,50 - 1100°C
12 ZG40Cr24Ni24Nb 1.4855 - - 0,30 - 0,50 1h00 - 2h50 ≤2,00 23h00 - 25h00 23h00 - 25h00 0,80 - 1,80 ≤0,50 - 1050 ℃
13 ZG40Cr25Ni35 1.4857 HP SCH24 0,35 - 0,50 1h00 - 2h50 ≤2,00 24h00 - 28h00 33h00 - 37h00 - ≤0,50 - 1100°C
14 ZG1Cr20Ni32Nb 1.4859 - - 0,06 - 0,15 0,50 - 1,50 ≤2,00 19h00 - 21h00 31h00 - 33h00 0,50 - 1,50 ≤0,50 - 1050 ℃
15 ZG45Cr12Ni60 - Hardware - 0,35 - 0,75 ≤2,00 ≤2,00 10h00 - 14h00 58h00 - 62h00 - - - 1100°C
16 ZG45Cr18Ni66 - HX - 0,35 - 0,75 ≤2,00 ≤2,00 15h00 - 19h00 64h00 - 68h00 - - - 1100°C
17 ZG1Cr28Co50 2.4778 - - 0,05 - 0,25 0,50 - 1,00 ≤1,50 27h00 - 30h00 ≤1,00 ≤0,50 ≤0,50 Co:48,0 - 52,0 1200 ℃
18 ZG30Cr28Co50Nb 2.4779 - - 0,25 - 0,35 0,50 - 1,50 0,50 - 1,50 27h00 - 29h00 - 1,50 - 2,50 ≤0,50 Co:48,0 - 52,0 1200 ℃
19 ZG40Cr28Ni48W5 2.4879 - SCH42 0,35 - 0,55 1h00 - 2h00 ≤1,50 27h00 - 30h00 47h00 - 50h00 - ≤0,50 W:4,0 - 5,5 1200 ℃

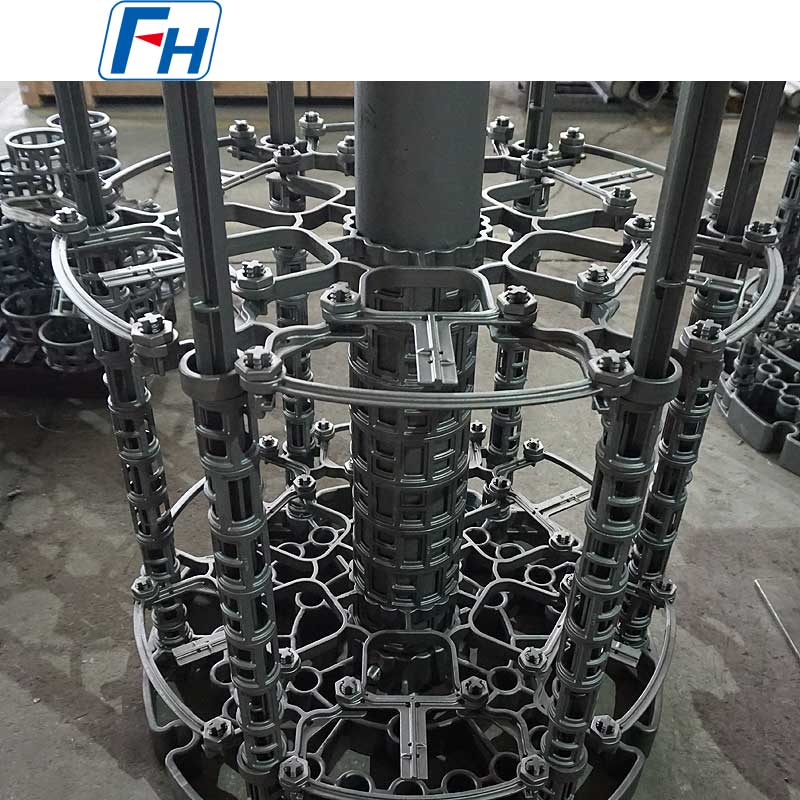

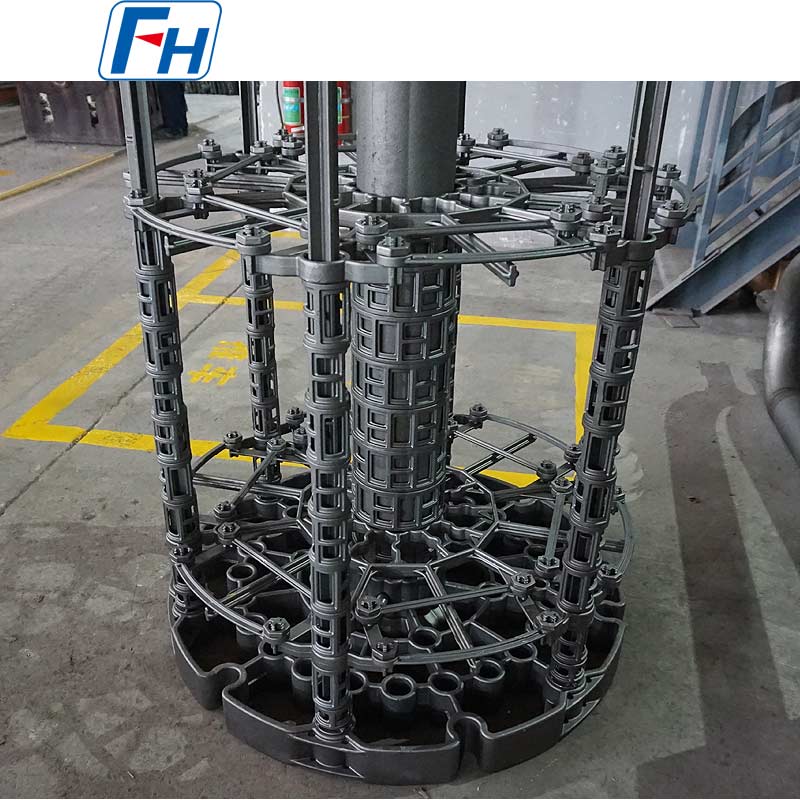

Fotos genuínas de luminárias de tratamento térmico FH®



Processo de pedido

  • Forneça o diâmetro interno do forno (ou C×L), profundidade e método de acesso
  • Compartilhe as dimensões das peças, o peso máximo da carga por lote e a temperatura operacional
  • Especifique a atmosfera (cementação, carbonitretação, recozimento, etc.)
  • Engenheiros da FH® propõem layout 3D de projeto de sistema completo
  • Confirme as quantidades dos componentes (um número de cestas na bandeja base)
  • Produção: 15–25 dias úteis
  • A entrega inclui: MTC, relatórios de inspeção, diagrama de empilhamento, guia de cuidados

Perguntas frequentes:

P: O que inclui um sistema completo de fixação de forno tipo poço FH®?
A: Grade superior dos cestos de empilhamento da bandeja base - projetada para trabalhar em conjunto.

P: Quantos cestos posso empilhar?
R: Depende da profundidade do forno. A FH® calcula isso para você durante o projeto.

P: Quanto tempo duram os jogos?
R: Normalmente 300–600 ciclos com manutenção adequada e condições normais de operação.

P: Você pode fazer acessórios personalizados para meu forno?
R: Sim – tamanhos, formatos e designs segmentados personalizados são nossa especialidade.

P: Qual é a sua garantia?
R: 12 meses contra defeitos de fabricação.
