Tubo radiante tipo P personalizado para fornos industriais

Conjunto de tubo radiante de liga resistente ao calor | Placa de montagem e conexões personalizadas | Liga FH®
A Liga FH® fabrica tubos radiantes personalizados do tipo P para fornos industriais e equipamentos de tratamento térmico, fornecendo conjuntos completos de tubos radiantes de acordo com desenhos do cliente, dimensões do forno, temperatura operacional, atmosfera e requisitos do sistema do queimador.

A configuração em forma de P combina longas seções radiantes retas com curvas de retorno, criando um caminho de aquecimento estendido dentro de um espaço de forno relativamente compacto.

Este tipo de tubo radiante é adequado para sistemas de aquecimento industrial que requerem aquecimento indireto, atmosfera de forno controlada, distribuição de calor estável e integração de forno personalizada.

Visão geral do produto

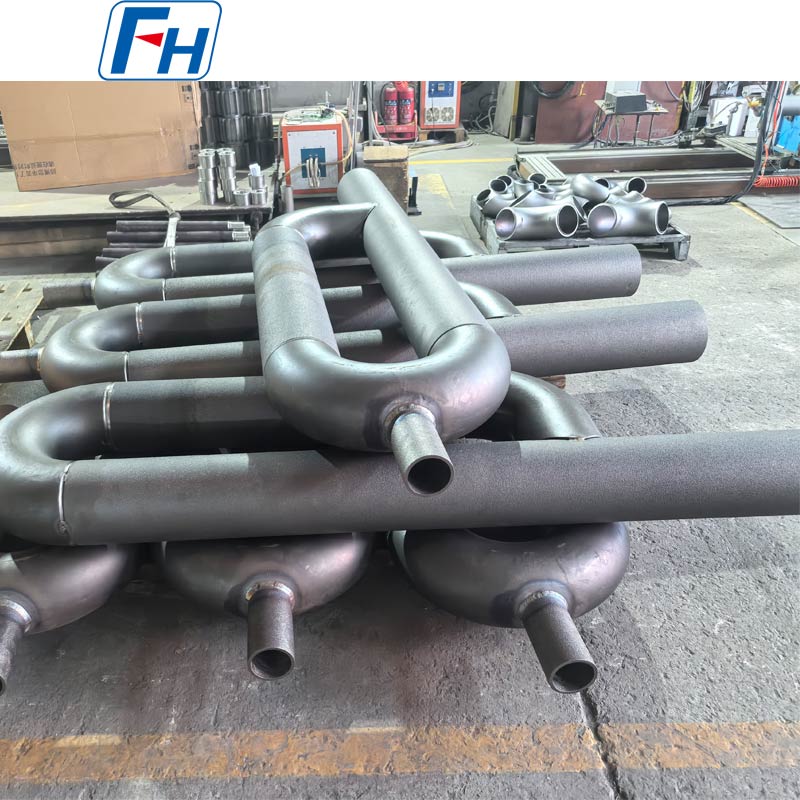

Um tubo radiante tipo P usa múltiplas seções de tubo reto e curvas de retorno para formar um caminho de aquecimento contínuo.
Comparado com um tubo radiante reto convencional, a estrutura do tipo P pode fornecer uma superfície radiante mais longa, mantendo um arranjo de instalação compacto.
O produto mostrado pode ser fabricado como um conjunto completo incluindo:

• Principais seções do tubo radiante

• Curvas de retorno

• Placa de montagem

• Conexão do lado do queimador

• Conexão de saída/exaustão

• Componentes de suporte

• Interfaces de instalação personalizadas


FH® Alloy oferece suporte a projetos de novos fornos e à fabricação de tubos radiantes de substituição.

Especificações típicas

Dimensões do tubo radiante tipo P
Cada tubo radiante tipo P pode ser fabricado de acordo com o layout do forno do cliente.

Os parâmetros dimensionais típicos incluem:

• DE – Diâmetro Externo do Tubo

• WT – Espessura da Parede

• L – Comprimento total

• C – Distância Central

• R – Raio de Curvatura de Retorno

• W – Largura total

• Placa de montagem dimensions

• Diâmetro do tubo de conexão

• Comprimento da conexão

• Dimensões do furo de montagem

• Dimensões da interface do queimador


Referência de desenho

• DE = Diâmetro Externo

• WT = Espessura da Parede

• L = Comprimento total

• C = Distância Central

• R = raio de curvatura


Todas as dimensões podem ser personalizadas de acordo com desenhos do cliente, amostras ou dimensões do forno existente.

Estrutura multipassagem em forma de P
A principal diferença entre um tubo radiante tipo P e um tubo radiante reto convencional é a sua geometria de fluxo de retorno.
Múltiplas seções retas são conectadas por seções curvas de retorno, formando um caminho de fluxo interno mais longo.
Este design pode fornecer:

• Maior superfície de aquecimento radiante

• Caminho de aquecimento mais longo

• Arranjo de instalação compacto

• Layout flexível do forno

• Transferência de calor estável

• Arranjo personalizado de queimador e exaustão


A geometria exata do tipo P deve ser projetada de acordo com o forno real, em vez de usar uma dimensão padrão para cada aplicação.

Materiais de liga resistente ao calor
A seleção do material é crítica para a vida útil do tubo radiante.
A FH® Alloy pode fabricar tubos radiantes tipo P usando diferentes materiais resistentes ao calor, incluindo:

• 1.4848

• 1.4849

• 1.4852

• 2.4879

• Ligas resistentes ao calor Cr-Ni

• Ligas resistentes ao calor com alto teor de Ni

• Ligas de alta temperatura à base de níquel

• Outras classes especificadas pelo cliente


A seleção do material deve considerar:

• Temperatura operacional

• Atmosfera do forno

• Condições do queimador

• Frequência de ciclagem térmica

• Condições de oxidação

• Espessura da parede do tubo

• Vida útil necessária


Se o material não for especificado, a FH® Alloy pode fornecer suporte na seleção do material com base nas condições reais de operação do forno.

Projetado para aquecimento indireto de forno
Tubos radiantes tipo P são comumente usados onde a chama do queimador e os gases de combustão precisam permanecer separados da câmara de trabalho do forno.
O calor é transferido através da parede do tubo radiante e irradiado para as peças dentro do forno.
Este arranjo pode ajudar a fornecer:

• Atmosfera controlada do forno

• Contato direto reduzido com chama

• Aquecimento mais estável

• Distribuição uniforme de temperatura

• Operação contínua confiável


Placa de montagem e conexões personalizadas

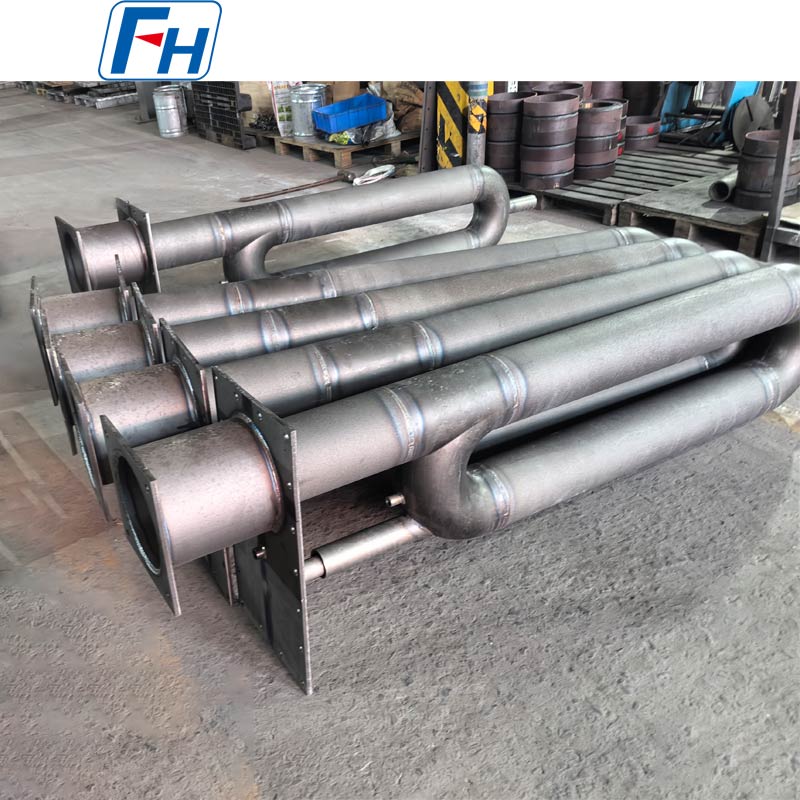

O tubo radiante tipo P mostrado usa uma placa de montagem personalizada e uma estrutura de conexão final.
FH® Alloy pode personalizar:

• Placa de montagem width and height

• Espessura da placa

• Quantidade de furos de montagem

• Diâmetro e posição do furo

• Conexão do queimador

• Conexão de exaustão

• Diâmetro do tubo de conexão

• Estrutura de suporte

• Orientação de instalação


Isso permite que a montagem completa corresponda à interface do forno existente do cliente.

Aplicações Típicas
Os tubos radiantes tipo P são amplamente utilizados em:

• Fornos de tratamento térmico

• Fornos de recozimento

• Fornos de endurecimento

• Fornos de têmpera

• Fornos de carburação

• Fornos contínuos

• Fornos de rolo

• Fornos com atmosfera protetora

• Linhas de processamento de aço

• Sistemas de aquecimento industrial


Eles são particularmente adequados para aplicações que exigem um longo caminho de aquecimento radiante dentro de um espaço limitado do forno.

Processo de Fabricação
Dependendo do projeto, a fabricação pode incluir:
Preparação de Material → Produção de Tubo → Preparação de Seção Reta → Fabricação de Curvatura de Retorno → Montagem → Soldagem → Fabricação de Placa de Montagem → Usinagem → Inspeção Dimensional → Limpeza de Superfície → Inspeção Final

Os principais controles de fabricação incluem:

• Retidão do tubo

• Consistência da espessura da parede

• Geometria de dobra

• Distância central

• Qualidade de solda

• Alinhamento de conexão

• Placa de montagem accuracy

• Tolerância dimensional geral


Para estruturas complexas do tipo P, manter o alinhamento correto entre múltiplas seções de tubo é especialmente importante.

Principais vantagens
Caminho de aquecimento estendido
A estrutura em forma de P proporciona um caminho radiante mais longo do que um simples tubo reto.
Layout de forno compacto
Múltiplas seções de tubos podem ser organizadas dentro de uma área limitada de instalação do forno.
Materiais resistentes ao calor personalizados
O material pode ser selecionado de acordo com a temperatura e a atmosfera do forno.
Fabricação de montagem completa
Seções de tubo, curvas, placas de montagem e estruturas de conexão podem ser fornecidas como um único conjunto.
Produção Baseada em Desenho
Adequado para projetos de fornos industriais altamente personalizados.
Fabricação de substituição
Os tubos radiantes do tipo P existentes podem ser reproduzidos a partir de desenhos, amostras, fotografias ou medições dimensionais.

Controle de Qualidade
Dependendo dos requisitos do cliente, a inspeção pode incluir:

• Verificação de materiais

• Análise de composição química

• Inspeção dimensional

• Medição de espessura de parede

• Inspeção de dimensão de dobra

• Distância central inspection

• Inspeção de solda

• Placa de montagem inspection

• Inspeção da dimensão da conexão

• Inspeção de montagem final


Requisitos especiais de inspeção podem ser acordados antes da produção.

Por que escolher a liga FH®?
A FH® Alloy é especializada em componentes personalizados de liga resistente ao calor para fornos industriais e equipamentos de tratamento térmico.
Nossa linha de tubos radiantes inclui:

• Tubos radiantes tipo P

• Tubos radiantes em forma de U

• Tubos radiantes tipo I

• Tubos Radiantes Retos

• Tubos Radiantes a Gás

• Tubos radiantes com formato especial

• Conjuntos de tubos radiantes personalizados


Também fabricamos:

• Rolos de forno

• Tubos fundidos centrífugos

• Dispositivos de tratamento térmico

• Bandejas de forno

• Cestos de forno

• Componentes personalizados de forno resistentes ao calor


FH® Alloy oferece suporte à fabricação OEM, produção baseada em desenhos, projetos de substituição e seleção personalizada de ligas para clientes internacionais.

Solicite um orçamento
Para uma cotação precisa do seu tubo radiante tipo P, forneça:

1. Desenho técnico ou esboço

2. Diâmetro externo do tubo

3. Espessura da parede

4. Dimensões gerais

5. Distância central

6. Retornar dimensões de dobra

7. Grau do material

8. Placa de montagem dimensions
9. Detalhes da conexão do queimador/exaustão

10. Temperatura operacional

11. Atmosfera do forno

12. Quantidade necessária


Envie seu desenho ou especificações de tubo radiante existentes para a FH® Alloy para revisão técnica e orçamento.

Perguntas frequentes
Q1: Você pode fabricar tubos radiantes tipo P de acordo com nosso desenho?
Sim. A FH® Alloy é especializada em fabricação personalizada com base em desenhos do cliente, amostras e dimensões do forno.

Q2: Qual é a diferença entre tubos radiantes tipo P e tipo U?
Um tubo radiante tipo U normalmente consiste em duas pernas principais paralelas conectadas por uma curva de retorno. Um tubo radiante tipo P usa um arranjo de fluxo de retorno mais complexo com múltiplas seções, permitindo um caminho de aquecimento mais longo dentro do forno.

Q3: A placa de montagem pode ser personalizada?
Sim. Dimensões da placa, espessura, furos de montagem, aberturas de conexão e posições de instalação podem ser fabricados de acordo com o desenho do forno.

Q4: Quais materiais podem ser usados?
As opções disponíveis incluem ligas 1.4848, 1.4849, 1.4852, 2.4879, ligas com alto teor de Cr/alto teor de Ni, ligas à base de níquel e outras classes resistentes ao calor especificadas pelo cliente.

Q5: Você pode fabricar tubos radiantes tipo P de reposição?
Sim. Os produtos existentes podem ser reproduzidos por meio de desenhos, amostras, fotos ou dimensões medidas.

Q6: Você pode fornecer o conjunto completo do tubo radiante?
Sim. A FH® Alloy pode fabricar seções de tubos, curvas de retorno, placa de montagem, conexões e componentes estruturais relacionados como um conjunto completo.
