Tubo radiante em forma de U Cr25Ni35 – Ø124 × Ø108 × 1597 mm

Conjunto de tubo radiante resistente ao calor personalizado para fornos industriais | Liga FH®
A Liga FH® fabrica tubos radiantes Cr25Ni35 em forma de U para fornos industriais, fornos de tratamento térmico e outros sistemas de aquecimento de alta temperatura.

Este tubo radiante tipo U personalizado é fabricado em liga Cr25Ni35 de alto cromo e alto níquel resistente ao calor, com uma especificação de tubo de Ø124 × Ø108 × 1597 milímetros.

O conjunto completo pode ser fornecido com blocos de isolamento, placas de base de montagem e componentes de instalação personalizados, tornando-o adequado para a construção de novos fornos, bem como para a substituição de conjuntos de tubos radiantes existentes.

Especificações do produto

Dimensões do tubo radiante em forma de U
A principal especificação do tubo para este produto é:
Ø124 × Ø108 × 1597 mm
As dimensões típicas que podem ser personalizadas incluem:

• DE – Diâmetro Externo do Tubo

• ID – Diâmetro interno do tubo

• L – Comprimento do Tubo

• C – Distância Central

• H – Altura Total

• R – Raio de Curvatura em U

• Dimensões da placa de montagem

• Posições dos furos de montagem

• Dimensões do bloco de isolamento

• Dimensões de conexão


Todas as dimensões estruturais podem ser fabricadas de acordo com desenho técnico do cliente, layout do forno ou amostra existente.

Liga Cr25Ni35 resistente ao calor
Cr25Ni35 é uma liga resistente ao calor com alto teor de Cr e alto Ni, adequada para componentes de fornos industriais expostos a serviços prolongados em altas temperaturas.

Para aplicações em tubos radiantes, suas principais vantagens incluem:

• Boa resistência à oxidação em alta temperatura

• Boa estabilidade estrutural em temperaturas elevadas

• Resistência adequada para serviço em fornos

• Resistência a ciclos repetidos de aquecimento e resfriamento

• Adequado para ambientes de aquecimento industrial exigentes


A vida útil real do tubo radiante depende não apenas do tipo de liga, mas também de:

• Temperatura operacional

• Atmosfera do forno

• Condições do queimador

• Frequência de ciclagem térmica

• Dimensões do tubo

• Qualidade de soldagem
  Prática operacional de forno

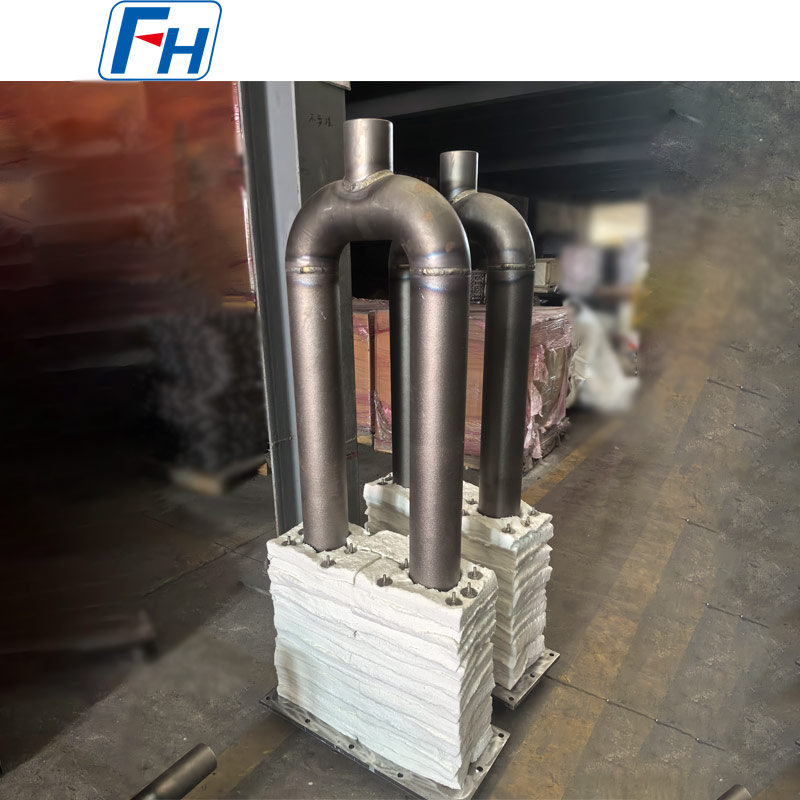

Estrutura de aquecimento radiante tipo U
O tubo radiante em forma de U consiste em duas seções de tubo retas paralelas conectadas por uma curva de retorno.
Comparado com um tubo reto simples, este design fornece um caminho de aquecimento radiante mais longo, mantendo uma área de instalação relativamente compacta.

Os principais benefícios incluem:

• Maior superfície de aquecimento radiante

• Instalação de forno compacto

• Aquecimento indireto estável

• Atmosfera controlada do forno

• Contato direto reduzido da chama com a carga

• Personalização flexível da distância central


Isso torna os tubos radiantes em forma de U adequados para muitos tratamentos térmicos industriais e sistemas de fornos contínuos.

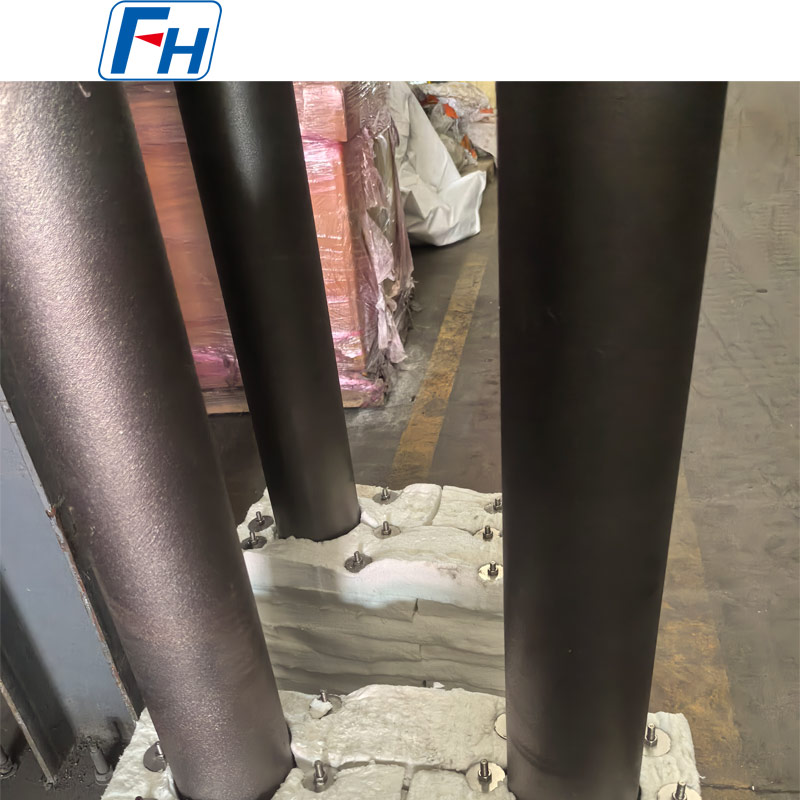

Bloco de isolamento e conjunto de base de montagem
Uma característica fundamental deste produto é o bloco de isolamento integrado e a estrutura de base de montagem.
O tubo radiante pode ser fornecido juntamente com:

• Blocos de isolamento de alta temperatura

• Placa base de montagem metálica

• Furos de montagem

• Componentes de suporte

• Estrutura de fixação personalizada


Esta montagem completa ajuda a simplificar a instalação e substituição do forno.
A estrutura de isolamento e montagem pode ser customizada de acordo com a abertura do forno e as dimensões de instalação do cliente.

Projetado para aquecimento indireto de forno
Tubos radiantes em forma de U são comumente usados em sistemas de fornos onde o processo de combustão deve permanecer separado da câmara de trabalho do forno.
O calor é transferido através da parede do tubo radiante e irradiado em direção à carga do forno.

Este arranjo de aquecimento ajuda a fornecer:

• Distribuição de temperatura mais uniforme

• Transferência de calor estável

• Atmosfera controlada do forno

• Contato direto reduzido com chama

• Operação contínua confiável do forno


Aplicações Típicas
Os tubos radiantes em forma de U Cr25Ni35 podem ser usados em:

• Fornos de tratamento térmico

• Fornos de recozimento

• Fornos de endurecimento

• Fornos de têmpera

• Fornos de carburação

• Fornos contínuos

• Fornos de rolo

• Fornos com atmosfera protetora

• Linhas de processamento de aço

• Equipamento de aquecimento industrial


Eles são particularmente adequados para aplicações que exigem sistemas personalizados de aquecimento indireto de alta temperatura.

Processo de Fabricação
Dependendo do desenho e da estrutura do produto, a produção pode incluir:
Preparação de Material → Produção de Tubo → Fabricação de Curvas/Cotovelos → Montagem → Soldagem → Fabricação de Placa de Montagem → Montagem de Isolamento → Inspeção Dimensional → Inspeção Final

Os principais controles de produção incluem:

• Precisão do diâmetro do tubo

• Retidão do tubo

• Precisão da distância central

• Geometria de curvatura em U

• Qualidade de solda

• Dimensões gerais

• Alinhamento da placa de montagem

• Ajuste do bloco de isolamento


Esses fatores afetam diretamente a precisão da instalação e o desempenho do serviço a longo prazo.

Principais vantagens do produto
Material resistente ao calor Cr25Ni35
Adequado para ambientes exigentes de fornos industriais.
Especificação personalizada de Ø124 × Ø108 × 1597 mm
Fabricado de acordo com requisitos específicos de instalação do forno.
Estrutura compacta em forma de U
Fornece um caminho de aquecimento estendido sem exigir espaço excessivo no forno.
Fornecimento completo de montagem
Tubo radiante, blocos de isolamento e base de montagem podem ser fornecidos juntos.
Fabricação Baseada em Desenho
Dimensões e detalhes estruturais podem ser personalizados de acordo com desenhos do cliente.
Capacidade de substituição
Os tubos radiantes existentes podem ser reproduzidos de acordo com amostras, desenhos ou dimensões medidas.

Controle de Qualidade
Dependendo dos requisitos do projeto, a inspeção pode incluir:

• Verificação de materiais

• Inspeção de composição química

• Inspeção de diâmetro externo/interno

• Inspeção dimensional

• Inspeção centro-distância

• Inspeção de solda

• Inspeção de geometria de dobra

• Inspeção da placa de montagem

• Inspeção de montagem final


Requisitos especiais de inspeção podem ser confirmados antes da produção.

Por que escolher a liga FH®?
A FH® Alloy é especializada na fabricação de componentes personalizados de liga resistente ao calor para fornos industriais e equipamentos de tratamento térmico.

Nossa linha de tubos radiantes inclui:

• Tubos radiantes em forma de U Cr25Ni35

• Tubos radiantes em forma de U HU

• Tubos radiantes tipo P

• Tubos radiantes tipo I

• Tubos Radiantes Retos

• Tubos Radiantes a Gás

• Tubos radiantes com formato especial

• Conjuntos de tubos radiantes personalizados


Também fabricamos rolos para fornos, tubos fundidos centrífugos, acessórios para tratamento térmico, bandejas, cestos e outros componentes para fornos.

Solicite um orçamento
Para uma cotação precisa, envie-nos:

• Desenho técnico

• Grau do material

• Diâmetro externo

• Diâmetro interno ou espessura da parede

• Comprimento total

• Distância central

• Raio de curvatura em U

• Dimensões da placa de montagem

• Temperatura operacional

• Atmosfera do forno

• Quantidade necessária


Envie seu desenho ou especificações de tubo radiante existentes para a FH® Alloy para revisão técnica e orçamento.

Perguntas frequentes
Q1: Você pode fabricar tubos radiantes em forma de U Cr25Ni35 de acordo com nosso desenho?
Sim. FH® Alloy suporta produção totalmente personalizada com base em desenhos do cliente, dimensões do forno e amostras existentes.

Q2: As dimensões Ø124 × Ø108 × 1597 mm podem ser alteradas?
Sim. O diâmetro do tubo, comprimento, distância central, raio de curvatura e dimensões gerais podem ser personalizados.

Q3: Você pode fornecer os blocos de isolamento e a placa de montagem juntos?
Sim. O tubo radiante em forma de U pode ser fornecido como um conjunto completo com blocos de isolamento, placas de montagem e componentes de instalação relacionados.

Q4: Este produto pode ser usado como tubo radiante de substituição?
Sim. Podemos reproduzir tubos radiantes existentes de acordo com desenhos, amostras, fotografias ou dimensões medidas.

Q5: Outra liga pode ser usada em vez de Cr25Ni35?
Sim. O material pode ser selecionado de acordo com a temperatura operacional real, a atmosfera do forno, as condições do queimador e a vida útil esperada.

Q6: Quais informações são necessárias para cotação?
É preferível um desenho técnico. Forneça também o material, dimensões, temperatura operacional, atmosfera do forno e quantidade.
