Tubo radiante em forma de U HU – Ø152,4 × Ø142,8 × 2154,24 mm

Conjunto de tubo radiante personalizado de grande diâmetro para fornos industriais | Liga FH®
A Liga FH® fabrica tubos radiantes HU em forma de U para fornos industriais, fornos de tratamento térmico e sistemas de aquecimento indireto de alta temperatura.

Este tubo radiante personalizado é fabricado em liga resistente ao calor HU com uma especificação de tubo de Ø152,4 × Ø142,8 × 2154,24 mm (OD × ID × L).

A estrutura em forma de U de grande diâmetro fornece uma superfície de aquecimento radiante estendida, mantendo um arranjo compacto de instalação do forno. O produto também pode ser fornecido como um conjunto completo com blocos de isolamento de alta temperatura, placas de base de montagem e componentes de instalação personalizados.

FH® Alloy oferece suporte à fabricação OEM de acordo com desenhos do cliente, dimensões do forno, condições operacionais e requisitos de substituição.

Especificações do produto

Dimensões do tubo radiante em forma de U
A principal especificação deste tubo radiante é:
Ø152,4 × Ø142,8 × 2154,24 mm

• DE – Diâmetro Externo: Ø152,4 mm

• DI – Diâmetro Interno: Ø142,8 mm

• Espessura nominal da parede: 4,8 mm

• L – Comprimento: 2154,24 mm


Outras dimensões estruturais podem ser personalizadas, incluindo:

• C – Distância Central

• H – Altura Total

• R – Raio de Curvatura em U

• Comprimento da perna reta

• Dimensões da placa de montagem

• Posições dos furos de montagem

• Dimensões do bloco de isolamento

• Dimensões da conexão de entrada/saída


Todas as dimensões podem ser fabricadas de acordo com desenhos do cliente ou dimensões do forno existente.

Liga resistente ao calor HU
HU é uma liga fundida resistente ao calor com alto teor de cromo e níquel, comumente usada para componentes que operam em ambientes industriais de temperatura elevada.

Para aplicações em tubos radiantes, o material HU oferece características como:

• Boa resistência a altas temperaturas

• Boa resistência à oxidação

• Desempenho estável durante exposição térmica prolongada

• Resistência adequada a ciclos repetidos de aquecimento e resfriamento

• Boa estabilidade estrutural para aplicações em fornos industriais


O desempenho real de serviço de um tubo radiante depende de mais do que apenas o grau do material. A temperatura operacional, a atmosfera do forno, as condições do queimador, o ciclo térmico, a geometria do tubo e as práticas operacionais do forno também devem ser consideradas.

Estrutura em forma de U de grande diâmetro
Com um diâmetro externo de Ø152,4 mm, este produto foi projetado como um tubo radiante em forma de U relativamente grande para sistemas de fornos industriais que exigem uma superfície de aquecimento radiante substancial.
A estrutura consiste em duas longas seções de tubo paralelas conectadas por uma curva em U.

Esta configuração fornece:

• Caminho de aquecimento radiante estendido

• Grande superfície de aquecimento

• Arranjo de forno compacto

• Aquecimento indireto estável

• Design flexível de centro-distância

• Adaptabilidade a diferentes layouts de forno


Comparado com um tubo radiante reto simples, o design em forma de U permite um caminho de transferência de calor mais longo em um espaço de instalação limitado.

Conjunto completo de isolamento e montagem

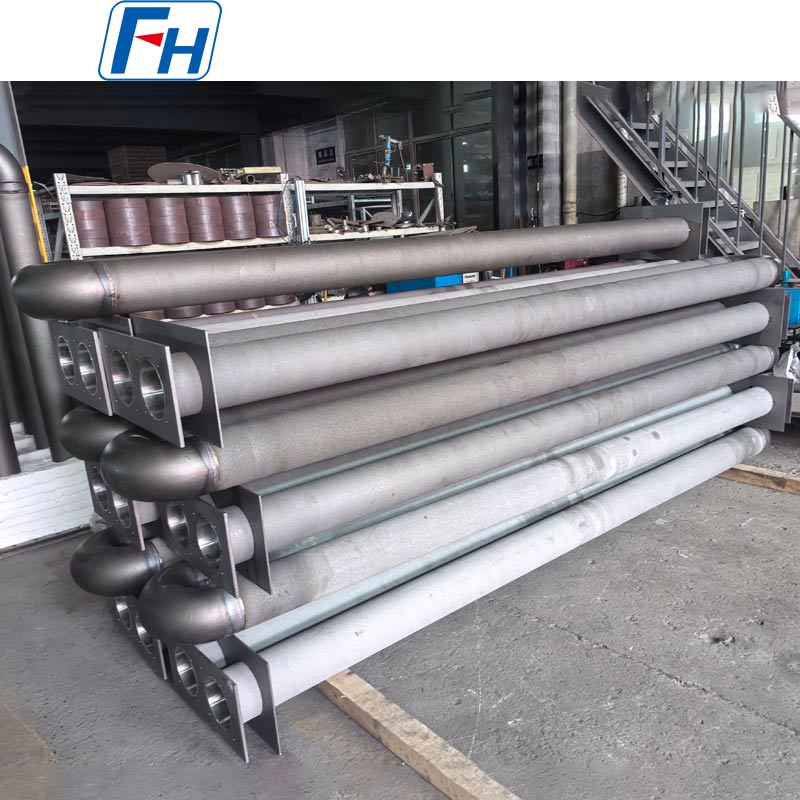

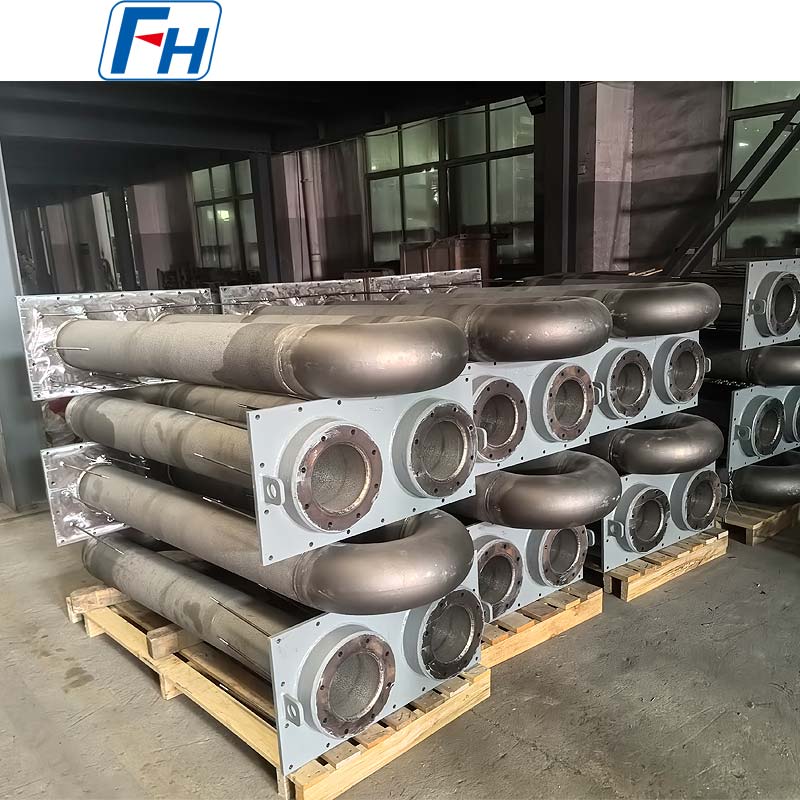

Conforme mostrado nesta configuração de produto, o tubo radiante pode ser fornecido junto com blocos de isolamento de alta temperatura e uma placa de base de montagem metálica.
Esta montagem completa ajuda a simplificar a instalação e a substituição.

Componentes personalizados podem incluir:

• Espessura do bloco de isolamento

• Dimensões do bloco de isolamento

• Tamanho da placa base

• Espessura da placa base

• Quantidade de furos de montagem

• Posições dos furos de montagem

• Espaçamento entre tubos

• Estrutura de apoio


Para construtores de fornos e projetos de substituição, a FH® Alloy pode fornecer a montagem completa em vez de fornecer apenas o tubo radiante nu.

Aquecimento Indireto de Forno
Os tubos radiantes em forma de U são amplamente utilizados em fornos industriais onde a fonte de aquecimento ou os gases de combustão devem permanecer separados da câmara de trabalho do forno.
O calor gerado dentro do tubo é transferido através da parede do tubo e irradiado em direção à carga do forno.

Este arranjo de aquecimento pode ajudar a fornecer:

• Atmosfera controlada do forno

• Contato direto reduzido com chama

• Distribuição de calor estável

• Temperatura do forno mais uniforme

• Desempenho confiável de aquecimento contínuo


Aplicações Típicas
Os tubos radiantes em forma de U HU podem ser usados em:

• Fornos de tratamento térmico

• Fornos de recozimento

• Fornos de endurecimento

• Fornos de têmpera

• Fornos de carburação

• Fornos contínuos

• Fornos de rolo

• Fornos com atmosfera protetora

• Linhas de processamento de aço

• Equipamento de aquecimento industrial


Esta especificação é particularmente adequada para sistemas que requerem tubos radiantes longos em forma de U e de grande diâmetro para aquecimento indireto de alta temperatura.

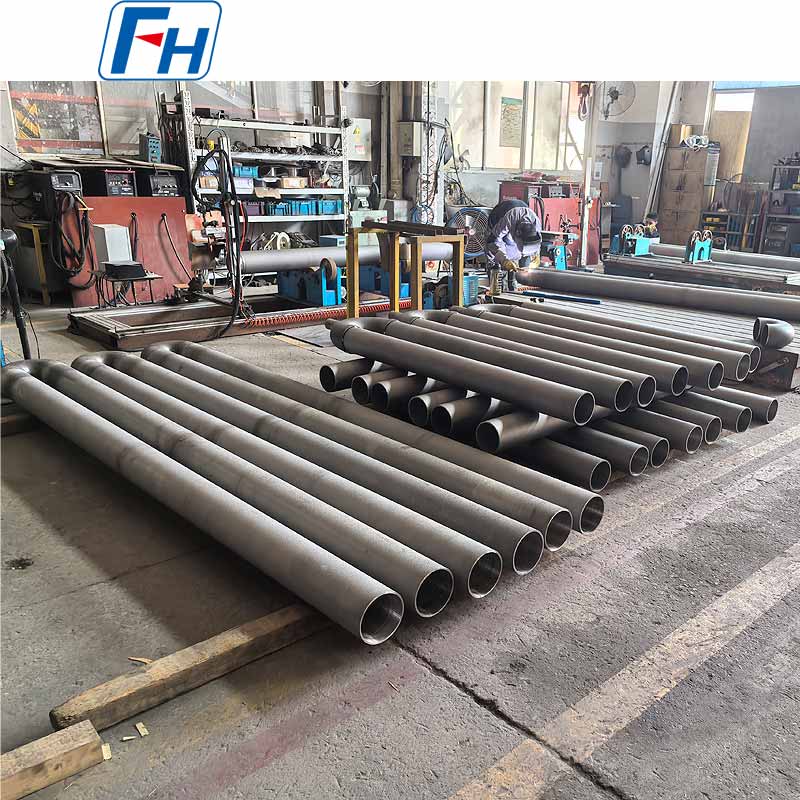

Processo de Fabricação
Dependendo do desenho técnico, o processo de fabricação pode incluir:
Preparação de material → Produção de tubos → Fabricação de curvatura em U / cotovelo → Montagem → Soldagem → Usinagem → Fabricação de placa de montagem → Montagem de isolamento → Inspeção dimensional → Inspeção final

Os principais controles de fabricação incluem:

• Diâmetro externo e interno

• Espessura da parede

• Retidão do tubo

• Distância central

• Geometria de dobra

• Qualidade de soldagem

• Dimensões gerais

• Alinhamento da placa de montagem

• Ajuste do conjunto de isolamento


O controle dimensional preciso é particularmente importante para um tubo radiante de 2.154,24 mm de comprimento, porque o alinhamento da instalação afeta diretamente a montagem do forno e o desempenho do serviço.

Principais vantagens do produto
Liga resistente ao calor HU
Projetado para ambientes exigentes de fornos industriais.
Grande diâmetro Ø152,4 mm
Fornece uma superfície de aquecimento radiante substancial.
Comprimento do tubo de 2.154,24 mm
Adequado para grandes instalações de fornos industriais.
Espessura nominal da parede de 4,8 mm
Calculado a partir do diâmetro externo de Ø152,4 mm e diâmetro interno de Ø142,8 mm especificados.
Fornecimento completo de montagem
Disponível com blocos de isolamento, placas de base e componentes de montagem.
Engenharia Personalizada
Distância central, raio de curvatura, estrutura de montagem e outras dimensões podem ser personalizadas.
Fabricação de substituição
Os conjuntos de tubos radiantes existentes podem ser reproduzidos de acordo com desenhos, amostras ou dimensões medidas.

Controle de qualidade
Dependendo dos requisitos do projeto, a inspeção pode incluir:

• Verificação de materiais

• Inspeção de composição química

• Inspeção do diâmetro externo

• Inspeção do diâmetro interno

• Espessura da parede measurement

• Inspeção de comprimento total

• Inspeção centro-distância

• Geometria de dobra inspection

• Inspeção de solda

• Inspeção da placa de montagem

• Inspeção de montagem final


Requisitos adicionais de inspeção podem ser acordados antes da produção.

Por que escolher a liga FH®?
A FH® Alloy é especializada em componentes personalizados de liga resistente ao calor para fornos industriais e equipamentos de tratamento térmico.

Nossa linha de tubos radiantes inclui:

• Tubos radiantes em forma de U HU

• Tubos radiantes em forma de U Cr25Ni35

• Tubos radiantes tipo P

• Tubos radiantes tipo I

• Tubos Radiantes Retos

• Tubos Radiantes a Gás

• Tubos radiantes com formato especial

• Conjuntos de tubos radiantes personalizados


Também fabricamos rolos de forno, tubos fundidos centrífugos, acessórios de tratamento térmico, bandejas de forno, cestas de forno e outros componentes de forno personalizados.

Solicite um orçamento
Para uma cotação precisa, forneça:

1. Desenho técnico

2. Grau do material

3. Diâmetro externo

4. Diâmetro interno ou espessura da parede

5. Comprimento total

6. Distância central

7. Raio de curvatura em U

8. Dimensões da placa de montagem

9. Temperatura operacional

10. Atmosfera do forno

11. Quantidade necessária


Envie seu desenho ou especificações de tubo radiante existentes para a FH® Alloy para revisão técnica e orçamento.

Perguntas frequentes
Q1: Você pode fabricar tubos radiantes em forma de U de Ø152,4 × Ø142,8 × 2154,24 mm?
Sim. A FH® Alloy pode fabricar esta especificação de tubo radiante HU e também ajustar as dimensões de acordo com o projeto do seu forno.

Q2: Qual é a espessura da parede?
Com base num diâmetro externo de Ø152,4 mm e num diâmetro interno de Ø142,8 mm, a espessura radial nominal da parede é de 4,8 mm.

Q3: A distância central pode ser personalizada?
Sim. A distância central, o raio de curvatura, o comprimento da perna reta, a altura total e as dimensões de instalação podem ser personalizados.

Q4: Você pode fornecer os blocos de isolamento e a base de montagem?
Sim. O tubo radiante pode ser fornecido como um conjunto completo com blocos de isolamento personalizados, placas de montagem e componentes de instalação relacionados.

Q5: O HU pode ser substituído por outra liga resistente ao calor?
Sim. O material pode ser selecionado de acordo com a temperatura operacional, atmosfera do forno, condições de ciclo térmico e vida útil esperada.

Q6: Você pode fabricar tubos radiantes de reposição?
Sim. Os tubos radiantes existentes podem ser reproduzidos a partir de desenhos técnicos, amostras, fotografias ou dimensões medidas.
