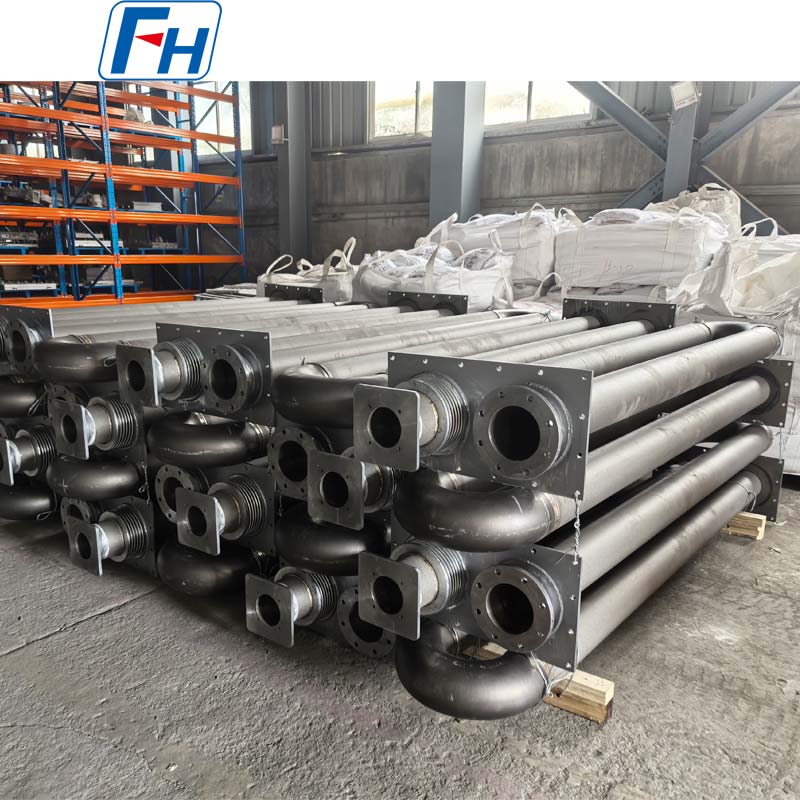

Tubo radiante em forma de U para fornos industriais
Os tubos radiantes em forma de U de liga FH® são projetados para aplicações de aquecimento indireto em fornos industriais de tratamento térmico. A estrutura em forma de U fornece uma grande superfície de transferência de calor, mantendo a atmosfera de combustão separada da câmara do forno, ajudando a obter um aquecimento estável e uniforme do forno.

Fabricados a partir de ligas resistentes a altas temperaturas, nossos tubos radiantes podem ser personalizados de acordo com a temperatura operacional, atmosfera do forno, dimensões do tubo, design do queimador e condições de serviço.

Principais recursos

• Alta resistência à oxidação e corrosão em alta temperatura

• Boa resistência e estabilidade dimensional em temperaturas elevadas

• Projetado para transferência de calor radiante eficiente e uniforme

• Adequado para fornos industriais contínuos e em lote

• Diâmetro do tubo personalizado, espessura da parede, comprimento e dimensões de curvatura em U
• Disponível em vários aços inoxidáveis resistentes ao calor e ligas à base de níquel

• Fabricação de acordo com desenhos do cliente ou dimensões do forno existente

• Inspeção disponível antes do envio


Especificações típicas

Aplicações Típicas
Os tubos radiantes em forma de U são amplamente utilizados em:

• Fornos de tratamento térmico

• Fornos de carburação

• Fornos de recozimento

• Fornos de endurecimento

• Fornos contínuos

• Fornos de rolo

• Fornos de lote

• Fornos de aquecimento industrial

• Linhas de processamento de aço

• Equipamento de tratamento térmico de metal


T Eles são particularmente adequados para sistemas de forno que requerem aquecimento indireto e atmosferas de forno controladas.

Opções de materiais de liga resistente ao calor
A seleção do material é crítica para a vida útil do tubo radiante.

Dependendo da temperatura do forno, da atmosfera e das condições do ciclo térmico, a FH® Alloy pode fabricar tubos radiantes a partir de diferentes tipos de ligas resistentes ao calor, incluindo:

• Ligas resistentes ao calor tipo 1.4848 / AISI 309

• Ligas resistentes ao calor tipo 1.4849 / AISI 310

• 1.4852 ligas resistentes ao calor

• 2.4879 classes de liga de alta temperatura

• Ligas resistentes ao calor com alto teor de Ni e alto Cr

• Ligas à base de níquel para condições de forno mais exigentes


O material final deve ser selecionado de acordo com a temperatura operacional real, atmosfera do forno, carga e vida útil esperada.

Tabela de seleção de materiais

Fabricação e Fabricação
Dependendo do projeto, os tubos radiantes em forma de U podem ser fabricados usando uma combinação de:
Fundição centrífuga / fundição estática → usinagem → montagem de tubos → fabricação de curvatura em U → soldagem → inspeção dimensional → acabamento superficial → inspeção final

Para tubos radiantes grandes ou de alta temperatura, atenção especial é dada a:

• Retidão do tubo

• Consistência da espessura da parede

• Qualidade de solda

• Geometria de curvatura em U

• Dimensões gerais

• Resistência à deformação em alta temperatura


Isso ajuda a reduzir falhas prematuras causadas por estresse térmico, oxidação e distorção dimensional.

Projetado para serviços em fornos de alta temperatura
Os tubos radiantes operam sob repetidos ciclos de aquecimento e resfriamento. Os mecanismos de falha comuns incluem:

• Oxidação em alta temperatura

• Fadiga térmica

• Deformação de fluência

• Dobragem de tubo

• Rachaduras de solda

• Superaquecimento local

• Corrosão em alta temperatura


A FH® Alloy, portanto, avalia o projeto do tubo radiante de acordo com as condições reais do forno do cliente, em vez de selecionar o material com base apenas na temperatura nominal.
Para uma seleção de materiais mais precisa, recomendamos fornecer:
Temperatura operacional do forno atmosfera tubo desenho tipo queimador vida útil esperada.

Tubos radiantes personalizados em forma de U
Fabricamos tubos radiantes em forma de U de acordo com desenhos do cliente e requisitos do forno.
Os parâmetros personalizados incluem:

• Diâmetro externo

• Diâmetro interno

• Espessura da parede

• Comprimento do tubo reto

• Raio de curvatura em U

• Altura total

• Dimensões de conexão

• Dimensões do flange

• Interface do queimador

• Grau do material

• Requisitos de soldagem


Os tubos radiantes existentes também podem ser fabricados de acordo com amostras, desenhos ou medidas dimensionais.

Inspeção de Qualidade
Dependendo dos requisitos do projeto, a inspeção pode incluir:

• Análise de composição química

• Inspeção dimensional

• Inspeção visual

• Inspeção de solda

• Teste de propriedades mecânicas

• Inspeção de superfície

• Verificação de material de liga resistente ao calor


Requisitos adicionais de inspeção podem ser discutidos antes da produção.

Por que escolher a liga FH®?
A FH® Alloy é especializada em componentes personalizados de liga resistente ao calor para fornos industriais e equipamentos de tratamento térmico.
Nossas capacidades de fabricação abrangem:

• Tubos radiantes

• Rolos de forno

• Dispositivos de tratamento térmico

• Cestos de forno

• Bandejas de forno

• Componentes do ventilador do forno

• Tubos fundidos centrífugos

• Fundições de liga resistente ao calor


Apoiamos a produção OEM e baseada em desenho para fabricantes de fornos, plantas de tratamento térmico, siderúrgicas e empresas de equipamentos industriais em todo o mundo.

Solicite um orçamento
Para uma cotação precisa do seu tubo radiante em forma de U, envie-nos:

1. Desenho do produto

2. Diâmetro do tubo e espessura da parede

3. Dimensões gerais

4. Grau do material

5. Temperatura operacional

6. Atmosfera do forno

7. Quantidade necessária

8. Fotos do tubo radiante existente, se disponível


Envie-nos seu desenho ou requisitos de forno para seleção e cotação de materiais.
