Cesta de carregamento de tratamento térmico HR9 | 1380 × 1230 × 280 milímetros
Cesta de forno empilhável grande para tratamento térmico industrial
A Liga FH® fabrica cestos de carregamento de tratamento térmico personalizados, racks de fornos e acessórios resistentes ao calor para aplicações de processamento térmico industrial.

Esta cesta de tratamento térmico é fabricada em liga resistente ao calor HR9 e mede 1380 × 1230 × 280 milímetros.

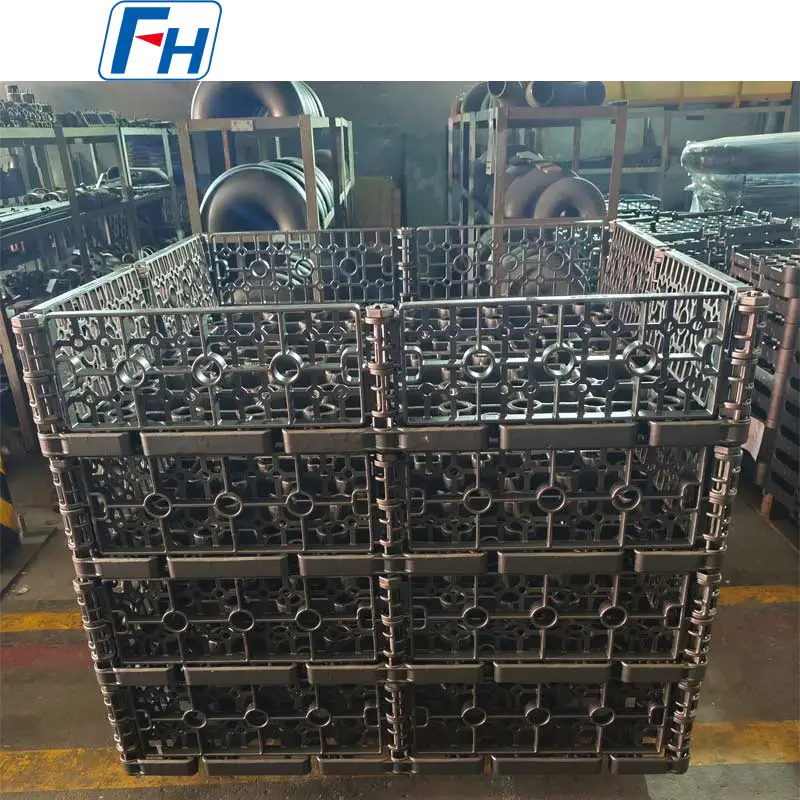

O cesto utiliza uma grande estrutura de grelha aberta com paredes laterais reforçadas e pontos de empilhamento integrados. Múltiplos cestos podem ser montados verticalmente para criar um sistema completo de carregamento do forno, tornando o projeto adequado para produção em lote, onde diversas camadas de componentes precisam ser processadas em uma carga do forno.

Cada cesta pode ser personalizada de acordo com as dimensões do forno, geometria da peça, peso de carga e processo de tratamento térmico do cliente.

Especificações do produto

Cesta de carregamento de forno grande
Com dimensões de 1380 × 1230 mm, este cesto foi concebido como um dispositivo de carregamento de fornos de grande formato.
Em comparação com cestos de componentes pequenos, os grandes acessórios de tratamento térmico precisam suportar cargas maiores, mantendo a estabilidade dimensional durante repetidos aquecimentos e resfriamentos.
A cesta incorpora uma estrutura estrutural reforçada em todo o perímetro e nas paredes laterais para fornecer suporte durante a operação e manuseio do forno.
Sua altura de perfil baixo de 280 mm também permite que vários cestos sejam empilhados dentro da altura disponível da câmara do forno.

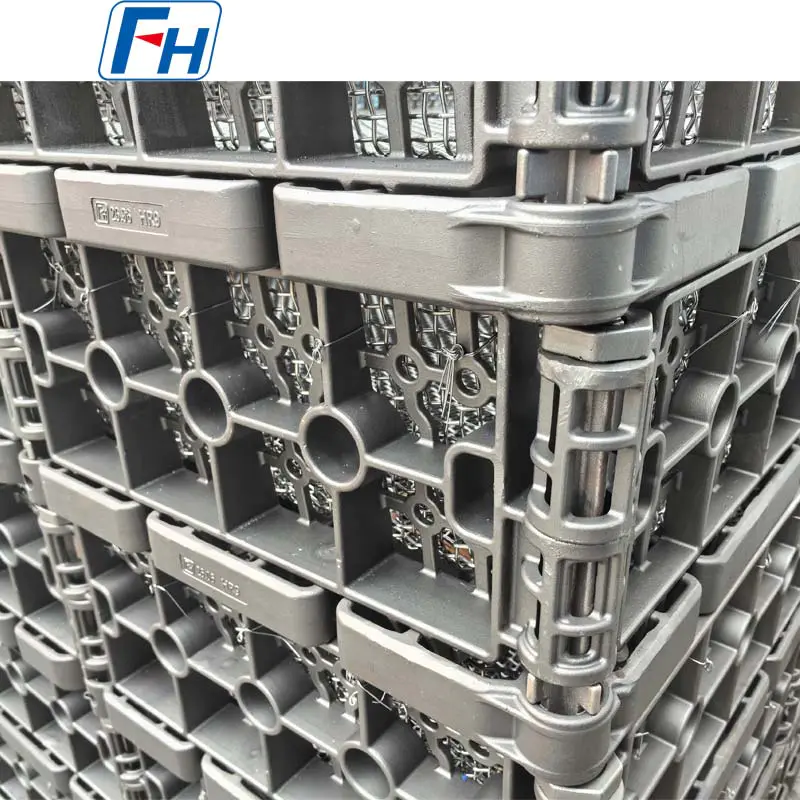

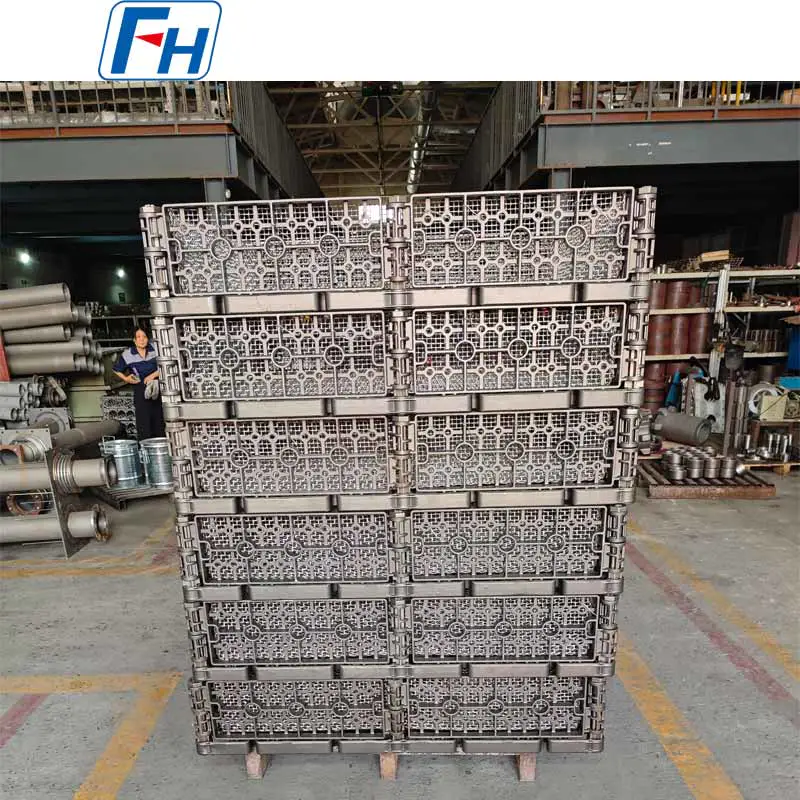

Design modular empilhável

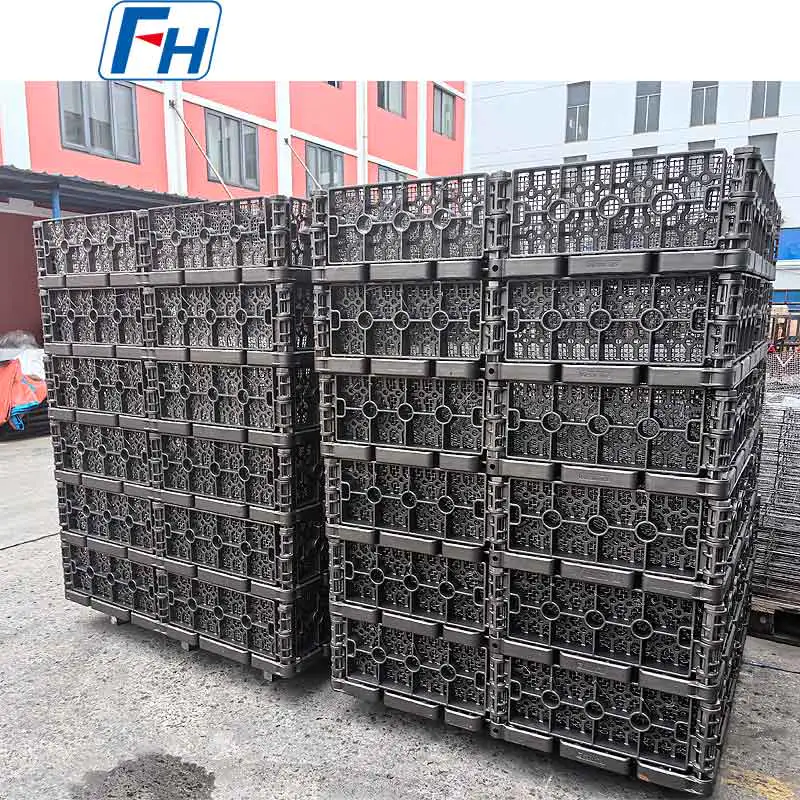

O cesto foi concebido de modo a que várias unidades possam ser combinadas num conjunto de carregamento vertical.
Este arranjo modular proporciona flexibilidade para diferentes lotes de produção.
Dependendo do forno e dos requisitos de carregamento, os clientes podem usar:

• Uma única cesta

• Vários cestos empilhados

• Um conjunto completo de carregamento multicamadas


A estrutura de empilhamento ajuda a manter um espaçamento consistente entre as camadas, ao mesmo tempo que permite que a câmara do forno seja usada de forma mais eficiente.
Para projetos de substituição, a FH® Alloy também pode reproduzir ou redesenhar interfaces de empilhamento existentes de acordo com desenhos ou amostras do cliente.

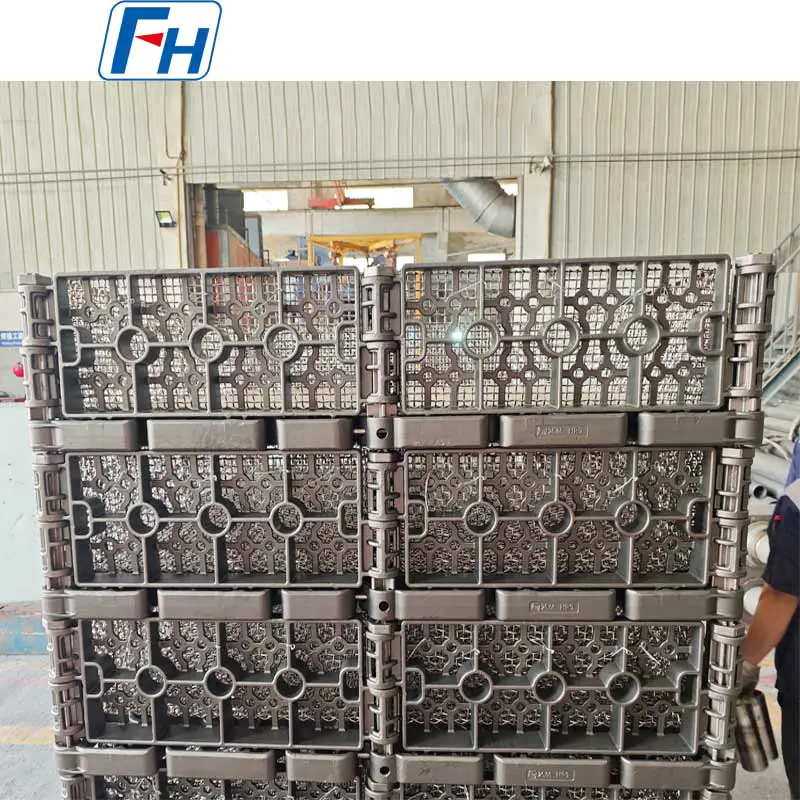

Estrutura de grade aberta
O design de grade aberta proporciona uma grande quantidade de espaço livre ao redor das peças carregadas.
Isto é importante para instalações de tratamento térmico porque o próprio cesto não deve obstruir desnecessariamente a atmosfera do forno ou o fluxo de calor.

A estrutura aberta pode suportar:

• Circulação atmosférica do forno

• Transferência de calor em torno das peças de trabalho

• Fluxo de mídia de resfriamento

• Reduza a massa desnecessária do acessório

• Inspeção visual mais fácil de componentes carregados


O padrão de abertura e as posições de suporte interno podem ser ajustados de acordo com o tamanho e formato das peças sendo processadas.

Material resistente ao calor HR9
Esta cesta é fabricada em liga resistente ao calor HR9.
Os equipamentos de tratamento térmico devem resistir repetidamente a temperaturas elevadas, expansão térmica, carga mecânica e ciclos de resfriamento. A seleção do material, portanto, afeta diretamente a estabilidade do acessório e o desempenho do serviço.
Para uma cesta de tratamento térmico, o material deve ser selecionado de acordo com todo o ambiente de trabalho, incluindo:

• Temperatura do forno

• Atmosfera do forno

• Tempo de aquecimento

• Método de resfriamento

• Carga por cesta

• Número de ciclos térmicos

• Distribuição de peças


A FH® Alloy também pode fabricar acessórios de carregamento de fornos semelhantes a partir de materiais alternativos resistentes ao calor, quando necessário.

Construção de estrutura reforçada
Cestos de fornos grandes podem distorcer gradualmente se a estrutura não for projetada adequadamente.
Este projeto utiliza uma estrutura reforçada com múltiplas interseções e seções de suporte para distribuir a carga através do cesto.
Em vez de depender apenas de seções mais espessas, o acessório do forno deve equilibrar:
Fluxo de calor do peso do dispositivo elétrico da estabilidade térmica da força mecânica
Isto é especialmente importante para cestos grandes que são repetidamente empilhados, levantados e expostos a altas temperaturas.

Projetado para ciclos repetidos de forno
Durante a produção, as cestas de tratamento térmico são repetidamente expostas a:
Carregamento → Aquecimento → Retenção → Resfriamento → Descarregamento
Com o uso prolongado, os acessórios podem sofrer fluência em alta temperatura, fadiga térmica, oxidação e alterações dimensionais.
O projeto estrutural da cesta é, portanto, desenvolvido não apenas para capacidade de carga inicial, mas também para operação industrial repetida.
FH® Alloy pode otimizar a geometria da estrutura e as posições de suporte de acordo com as condições reais de trabalho do cliente.

Aplicações de tratamento térmico
As grandes cestas do forno HR9 podem ser personalizadas para o manuseio de diversas peças industriais, incluindo:

• Engrenagens

• Eixos

• Anéis

• Componentes de rolamento

• Componentes automotivos

• Peças de transmissão

• Componentes forjados

• Peças de máquinas

• Componentes metálicos que requerem tratamento térmico em lote


D diferentes suportes de carga podem ser incorporados de acordo com a geometria do componente.

Aplicações em Fornos
Este tipo de cesto de carregamento de forno pode ser adaptado para diferentes equipamentos industriais de tratamento térmico, incluindo:

• Fornos de lote

• Fornos atmosféricos

• Fornos de recozimento

• Fornos de endurecimento

• Fornos de carburação

• Fornos de têmpera

• Linhas contínuas de tratamento térmico

• Outros sistemas de processamento térmico industrial


A estrutura exata do acessório deve corresponder ao forno e ao processo específicos, em vez de ser selecionada apenas pelas dimensões externas.

Fabricação de cesta de forno personalizada
FH® Alloy oferece suporte à produção de acessórios de forno totalmente personalizados.

Os clientes podem fornecer:
Desenho 2D / Modelo 3D / Amostra Existente / Informações do Forno
Podemos personalizar:

• Comprimento total

• Largura

• Altura

• Grau do material

• Estrutura do quadro

• Arranjo de grade

• Posições de reforço

• Carregando suportes

• Interfaces de empilhamento

• Pontos de elevação

• Localizando recursos


Se um acessório existente apresentar distorção ou rachadura, os clientes também poderão fornecer fotos da cesta usada para avaliação estrutural.

Informações para cotação
Para um projeto de cesta de forno personalizado, forneça o máximo de informações possível:
Informações do forno

• Tipo de forno

• Dimensões da câmara

• Temperatura de trabalho

• Temperatura máxima

• Atmosfera do forno

• Ciclo de aquecimento

• Método de resfriamento


Informações da peça de trabalho

• Dimensões da peça

• Peso da peça

• Número de peças por camada

• Carga total por cesto

• Arranjo de carregamento


Informações de luminária

• Dimensões necessárias da cesta

• Número de camadas de empilhamento

• Desenhos existentes

• Fotos de cesta existentes

• Material preferido


Esses detalhes ajudam a determinar uma combinação apropriada de material, estrutura e peso do acessório.

Processo de Fabricação
As cestas de tratamento térmico personalizadas podem envolver as seguintes etapas de produção:
Revisão Técnica → Confirmação de Desenho → Preparação de Material → Fundição → Usinagem → Montagem → Inspeção → Embalagem
Para grandes cestos empilháveis, o controle dimensional nas áreas de localização e empilhamento é especialmente importante para que vários cestos possam ser montados corretamente.

Inspeção de Qualidade
Dependendo dos requisitos do projeto, a inspeção pode incluir:

• Dimensões gerais

• Geometria do quadro

• Interface de empilhamento

• Alinhamento estrutural

• Principais dimensões de montagem

• Condição da superfície

• Ajuste de montagem


Os requisitos de inspeção específicos do cliente podem ser discutidos antes da produção.

Materiais resistentes ao calor disponíveis
Além do HR9, a FH® Alloy pode fabricar cestas de fornos e acessórios de tratamento térmico a partir de materiais como:

• 1.4848

• 1.4849

• 1.4852

• 310S

• Cr25Ni20

• Cr25Ni35

• UH

• HT

• Outras ligas resistentes ao calor

• Ligas à base de níquel


O material final deve ser selecionado de acordo com a temperatura real, atmosfera, método de resfriamento e condições de carga mecânica.

Acessórios de tratamento térmico personalizados da FH® Alloy
A FH® Alloy é especializada em ferramentas de forno resistentes ao calor para aplicações de tratamento térmico industrial.

Nossa linha de produtos personalizados inclui:

• Cestos de Tratamento Térmico

• Cestos de carregamento de forno

• Bandejas de tratamento térmico

• Racks de tratamento térmico

• Bandejas básicas

• Acessórios para fornos de poço

• Acessórios de forno personalizados


A produção pode ser baseada em desenhos do cliente ou nos requisitos reais de operação do forno.

Solicite uma Cesta de Forno Personalizada
Precisa de uma nova cesta de carregamento para tratamento térmico ou de um acessório de reposição?
Envie para FH® Alloy o seu:
Dimensões do forno de desenho Temperatura de trabalho Atmosfera Método de resfriamento Tamanho da peça Capacidade de carga
Nossa equipe pode avaliar as condições operacionais e desenvolver um dispositivo adequado para carregamento do forno.
FH® Alloy
Acessórios personalizados para tratamento térmico e componentes de liga resistente ao calor

Perguntas frequentes
Q1: Qual é o tamanho desta cesta de tratamento térmico?
A cesta mede:
1380 × 1230 × 280 mm
Dimensões personalizadas estão disponíveis.

Q2: Qual material é usado?
Este produto é fabricado em liga resistente ao calor HR9.

Q3: Essas cestas podem ser empilhadas?
Sim. A cesta utiliza uma configuração empilhável para que várias unidades possam ser montadas verticalmente dentro do forno.

Q4: A estrutura de suporte interno pode ser alterada?
Sim. As posições de apoio, aberturas e geometria da moldura podem ser ajustadas de acordo com a peça de trabalho.

Q5: Você pode reproduzir nossa cesta de forno existente?
Sim. A FH® Alloy pode fabricar de acordo com desenhos do cliente, modelos 3D ou amostras de acessórios existentes.

Q6: Você pode projetar um acessório se fornecermos apenas informações sobre o forno?
Sim. As dimensões do forno, a temperatura operacional, a atmosfera, as condições de resfriamento e as informações de carga podem ser usadas como base para o desenvolvimento do equipamento.

Q7: Existem outras ligas resistentes ao calor disponíveis?
Sim. As opções de materiais incluem 1,4848, 1,4849, 1,4852, 310S, Cr25Ni20, Cr25Ni35, HU, HT e outras ligas resistentes ao calor.
